Справочник по морской практике
Шрифт:

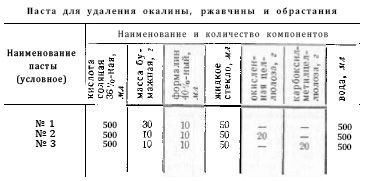

Т а б л и ц а 9.25
О ч и с т к а и п о д г о т о в к а п о в е р х н о с т е й п о д о к р а с к у проводится с целью: тщательной ликвидации очагов коррозии путем удаления ржавчины, окалины и обрастаний; создания условий для хорошего сцепления наносимых лакокрасочных материалов с поверхностью путем удаления загрязнений, пыли, влаги, жировых пятен, плохо держащейся краски; удаления старых покрытий во избежание излишнего (свыше 1 мм) напластования красок. Важно при очистке не создавать новых очагов коррозии в виде зазубрин, насечек и других повреждений поверхности.
Особенности очистки и подготовки поверхностей к окраске определяются их материалом (сталь,
Обрастания, ржавчина и старая краска лучше всего удаляются с влажной поверхности, поэтому очистку подводной части корабля надо начинать сразу же по мере откачки воды из дока. Старые необрастающие краски (ХВ-53, ХС-79, Н И В К), а также масляные краски во всех случаях удаляются полностью. Исключение составляют необрастающая краска ЯН-7А и антикоррозионная краска ЭКЖС-40, которые обладают хорошей адгезией и длительное время не теряют своих защитных свойств. Старая краска ЯН-7А удаляется полностью в случае перехода на новую схему окраски, при нарушении покрытия более чем на 20% поверхности и при наличии на ней обрастаний. Места с хорошо держащейся краской ЭКЖС-40 для увеличения сцепления зачищаются металлическими щетками или наждачной бумагой.
При очистке поверхностей из нержавеющей стали, легких сплавов, а также оцинкованных необходимо следить за тем, чтобы не повредить плакирующий слой, оксидную пленку и цинковое покрытие, которые в значительной степени повышают коррозионную стойкость металла.
Особенности очистки и подготовки деревянных поверхностей заключаются в следующем. После удаления обрастаний и старых красок поверхность необходимо просушить, доведя содержание влаги в древесине до 20%, не более (влажность замеряется электровлагомером ЭВА-2). Подводные участки корпуса, с которых полностью удалена старая краска, обрабатываются раствором медного купороса (против древоточцев), а надводные участки дважды обрабатываются антисептиком против гниения (3% раствором фтористого натрия или кремнефтористым аммонием, который значительно лучше других фтористых солей защищает дерево от гниения, грибка и огня, не меняя цвета и прочности древесины). Деревянные корпуса, пораженные древоточцами, выдерживаются на воздухе до 30 суток.
В цистернах питьевой воды, если они будут окрашиваться по новым схемам, нужно особенно тщательно производить очистку и полное удаление старых покрытий. Если, например, старое цементное покрытие не будет удалено и на него нанести этинолевую краску ЭКА-15, то долгое время будет удерживаться неприятный запах, так как цементное покрытие хорошо впитывает эту краску.
После очистки с поверхностей удаляется пыль: с подводной части – сжатым воздухом, с наружных (надводных) и внутренних поверхностей – щетками и мыльной водой. За 1,5–2 ч до начала окраски все поверхности обезжириваются протиркой ветошью, смоченной уайт-спиритом, а затем протираются ветошью насухо. Во избежание возникновения коррозии на подготовленной поверхности время между окончанием подготовки и началом окраски необходимо сократить до минимума (не более 16 ч для наружных и 24 ч для внутренних поверхностей). Для кораблей, плавающих в тропическом климате, этот разрыв не должен превышать 10 ч. Н а н е с е н и е л а к о к р а с о ч н ы х м а т е р и а л о в (о к р а с к а). После очистки и подготовки по- верхности приступают к окраске, которая включает: грунтование, шпатлевание (при необходимости) и нанесение покрывных красок. Наиболее ответственной операцией является нанесение грунтовочного слоя, который служит основой (фундаментом) всего лакокрасочного покрытия и предназначается для создания хорошей адгезии между поверхностью и всем лакокрасочным покрытием, а также для получения хорошей антикоррозионной защиты поверхности.
Покрывные краски, кроме защиты поверхности от воздействия окружающей среды, наносятся, чтобы предохранить корабль от обрастания, маскировать его, создавать благоприятные санитарно-гигиенические условия для службы и быта личного состава.
Окраска должна проводиться в строгом соответствии с требованиями технологических инструкций, принятых схем окраски при температуре 5–35° С и относительной влажности до 70%, со строгим соблюдением сроков сушки каждого слоя покрытия и только после того, как на корабле будут закончены ремонтные работы и устранены все источники влаги. В принятых схемах окраски произвольная замена одних красок другими или увеличение толщины слоя для уменьшения количества слоев не допускается, так как это ведет к ухудшению качества всего лакокрасочного покрытия. При окрашивании наружных поверхностей необходимо обратить особое внимание на соответствие колера краски эталонам, объявленным приказом ВММ № 47 – 50 г., и району плавания.
Лакокрасочные материалы, поступающие на корабль, готовятся в малярных мастерских флота в соответствии
Грунты наносятся, как правило, только кистями ровным тонким слоем без пропусков с максимальной толщиной до 20 мк. Шпатлевки наносятся (при необходимости) на загрунтованные поверхности одним – тремя слоями общей толщиной 1,5 мм. Металлические наружные поверхности не шпатлюются. Покрывные краски наносятся на загрунтованные поверхности кистями или краскораспылителями. Наружный борт и надстройки окрашиваются сверху вниз, подводная часть – от киля вверх. Вначале окрашивается теневая, а затем солнечная сторона.
Контроль за окрасочными работами осуществляется с целью проверки выполнения требований технологических инструкций и заключается в наблюдении за качеством выполнения каждой операции, в приемке каждой операции и в окончательной приемке всего лакокрасочного покрытия. Контроль за ходом окрасочных работ осуществляют командиры боевых частей (служб), помощник командира корабля, а также флагманские специалисты соединений кораблей и представители технических управлений (отделов) по принадлежности.
Результаты подготовки поверхностей под окраску, схемы окраски и условия, при которых производились окрасочные работы, фиксируются в журнале осмотра корпуса, устройств и систем. Каждая операция принимается внешним осмотром, и при этом устанавливается отсутствие ржавчины, старой плохо держащейся краски (на очищенной поверхности), пропусков, сетки трещин, подтеков, шелушения (на окрашенных поверхностях). Качество сушки каждого слоя и всего лакокрасочного покрытия проверяется нажатием пальца без сдвигающего усилия в течение 5 сек – прилипания не должно быть. Полное высыхание можно проверить и с помощью ватного тампона: на окрашенную поверхность наложить тампон, прижав с усилием до 200 гс, и через 30 сек убрать его; отсутствие на поверхности волокон ваты или следов от них свидетельствует о полном высыхании лакокрасочной пленки. Прочность сцепления (адгезия) проверяется методом решетчатого надреза (ТУ М Х П 4202–54, С М И – 8). По этому методу на покрытие наносится лезвием безопасной бритвы шесть вертикальных надрезов на всю глубину покрытия и шесть горизонтальных, пересекающих вертикальные надрезы. Длина надрезов 10–20 мм и расстояние между ними 0,5, 1 и 2 мм (для красок с более хрупкой пленкой до 2 мм). При легком потираний пальцами квадратики не должны отлипать от поверхности, что будет свидетельствовать о хорошей адгезии. К выполнению каждой следующей операции приступают только после приемки предыдущей и получения на это разрешения.
Меры безопасности при окрасочных работах. При определении средств и мер по предупреждению несчастных случаев с личным составом при окрасочных работах исходят прежде всего из того, что все лакокрасочные материалы являются ядовитыми, огне- и взрывоопасными.
К средствам, используемым для предупреждения несчастных случаев с личным составом, относятся: очки марки ПО-1 и другие с герметической резиновой полумаской; респираторы ШБ-1 (лепесток), ПРБ-5, РПП-57, ПРШ-2–59, Ф-46-К, РУ-60–4 и РМП-62; противогазы ПШ-1, ПШ-2–57, ДПА-5, дыхательный прибор АСМ; спецодежда (комбинезоны, фартуки, береты, рукавицы); защитные пасты ХИОТ-6, ИЭР-1, АБ-1 (табл. 9.26) и противопековые пасты (табл. 9.27), которые перед окрасочными работами наносятся на кожу лица, шеи и рук; моющие составы ОП-7 и ОП-10 для мытья рук с целью удаления пыли, содержащей свинцовые соединения, при очистке поверхностей, а также состав для удаления красок с кожи-жидкое мыло 40–45%, пемза (порошок) 40–45%, глицерин 10–5% и спирт этиловый 10–5%, для мытья инструментов и рук после окраски масляными красками (эмалями) используется бензин Б-70 (ГОСТ 1012–54); стационарные и переносные вентиляционные установки, обеспечивающие в закрытых помещениях 10–15-кратный обмен воздуха в 1 ч при объеме помещения 250 мг и 15–25-кратный обмен – при объеме помещения до 30 ж3.
Т а б л и ц а 9.26
М е р ы п р е д у п р е ж д е н и я н е с ч а с т н ых с л у ч а е в. Ответственность за соблюдение требований по технике безопасности возлагается на командиров боевых частей (начальников служб) и помощника командира корабля – по принадлежности. Перед началом окрасочных работ необходимо проверить и убедиться в надежности и исправности плотов, шлюпок, беседок, спасательных жилетов, средств освещения, индивидуальных средств защиты и спецодежды, приточно-вытяжной вентиляции, противопожарных средств и т. п.
