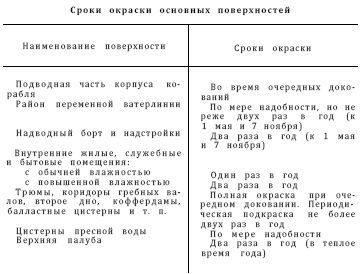

Т а б л и ц а 9.27
В ходе окрасочных работ в зависимости от степени вредности лакокрасочных материалов личный состав должен пользоваться соответствующими средствами защиты. На время работы в закрытых и труднодоступных помещениях выставляются наблюдающие для связи, страховки и оказания помощи. Личный состав, работающий в этих помещениях, должен через каждый час работы выходить на 10–15 мин на
Удалять старые покрытия следует по возможности без пылеобразования, для чего очищаемые поверхности смачиваются водой. Использование паяльных ламп и других горелок для удаления старых покрытий категорически запрещается. В местах работ и хранения лакокрасочных материалов курение, пользование открытым огнем, образование искр от каких бы то ни было источников, а также разбрасывание по кораблю ветоши, смоченной олифой и другими лакокрасочными материалами, не допускается.
На кораблях лакокрасочные материалы должны храниться с этикетками «Огнеопасно», «Взрывоопасно» или «Яд» в специально оборудованных помещениях с хорошей вентиляцией и надежно действующими противопожарными средствами.
Для подкраски в период эксплуатации на корабле разрешается хранить лакокрасочные материалы в количестве не более 5% годовой нормы; ответственность за их хранение возлагается на помощника командира. На подводных лодках и катерах хранение лакокрасочных материалов вообще запрещается.
По окончании окрасочных работ личный состав должен тщательно вымыться под душем с мылом и удалить оставшуюся на коже краску. Одежду и спецодежду тщательно выстирать. В дальнейшем стирать спецодежду несколько раз (не реже одного раза в неделю), так как, пропитанная лакокрасочными материалами, она во время хранения способна самовозгораться.
Раздел четвертый. Погрузочно-разгрузочные работы на корабле
Глава 10. Грузоподъемные устройства корабля
10.1. Гордени и тали
Гордень – простейшая снасть, применяемая на ко- рабле для подъема тяжестей и при управлении парусами (рис. 10.1). Состоит он из троса (шкентеля), продетого в блок, который подвешен в неподвижной точке; выигрыша в силе не дает, но облегчает подъем груза изменением направления тяги. Конец троса горденя, к которому крепится поднимаемый груз, называется коренным концом; конец, к которому прилагается усилие для подъема (опускания) груза, – ходовым концом или лопарем. В зависимости от характера применения и места крепления гордени разделяются на грузовые, нок-гордени, сей-гордени и бегун-гордени.
Рис. 10.1. Блок неподвижный
Г р у з о в о й г о р д е н ь применяется для подъема грузов с помощью грузовой стрелы или крана. Шкентель на своем коренном конце имеет коуш с гаком или другое приспособление для крепления груза.
Н о к – г о р д е н ь служит для подъема небольших грузов с плавсредств, находящихся у борта корабля, и крепится за обух бугеля у нока рея мачты.
С е й – г о р д е н ь предназначается для подъема на мачты и реи беседок с людьми. Он крепится за обух бугеля на топе мачты.
Б е г у н – г о р д е н ь служит для подъема на стеньгу и реи беседок с людьми и материалами. Он крепится за обух бугеля на топе стеньги.
Р а с ч е т ы по и с п о л ь з о в а н и ю г о р д е н я. Перед подъемом
Шкив неподвижного блока горденя – рычаг второго рода с одинаковыми плечами (радиусами шкива). Усилие, прилагаемое к лопарю горденя при подъеме груза, будет несколько большим, чем вес поднимаемого груза, за счет трения шкива в блоке и преодоления сопротивления на изгиб лопаря при прохождении его через шкив.
Для изменения направления тяги лопарь горденя может проводиться через отводные неподвижные блоки (канифас-блоки), закрепленные на палубе или надстройках корабля. В этом случае величина прилагаемого усилия будет возрастать в зависимости от количества шкивов в отводных блоках. При наличии отводных блоков ходовой конец горденя может быть заведен на лебедку или при работе с ним можно использовать большее количество людей.
Усилие Рг в кгс, которое необходимо приложить к ходовому концу горденя:
где W-вес поднимаемого груза, кг;
N-количество шкивов в блоках, включая и отводные;
nн – коэффициент полезного действия блока*.
При работе со стальным тросом и установкой шкива во втулке скольжения nн~0,96; при установке во втулке качания с шариковыми или роликовыми подшипниками nн~0,98. У звездочек для пластинчатой цепи nн~= 0,95.
Усилие, прилагаемое к лопарю горденя (шкентелю), может быть также определено как произведение веса груза W на коэффициент горденя Кг (табл. 10.1).
Т а б л и ц а 10.1
Тогда усилие Pr в кгс, которое необходимо приложить к ходовому концу горденя:
Напряжение R в кгс, испытываемое ноком рея и блоком в точке его подвески при подъеме груза, находят из равнодействующей приложенных сил согласно законам механики. Для частного случая, когда коренная и ходовая части горденя взаимно параллельны, напряжение
Номинальная нагрузка 5 в кгс на трос и цепь, используемых для оснастки блоков и звездочек:
где Rраз – разрывное усилие троса или цепи, кгс;
п – коэффициент запаса прочности, принимаемый для пеньковых тросов – не менее 8; для стальных тросов – не менее 5 (для шкентелей – не менее 6) и для цепей – не менее 4,5. При подъеме людей во всех случаях n=14.
При недостаточной прочности рея и рей-топенанта крепление горденя или других подъемных устройств к ним запрещается. Следует помнить, что при подъеме людей ходовой лопарь нельзя выбирать с помощью механической тяги; в этом случае необходимо привлекать личный состав, тяговое усилие на одного человека должно быть не более 30 кгс.
