Фундаменты под элементы КТПБ(М) для стационарной установки предусматриваются незаглубленного типа и состоят из железобетонных лежней, укладываемых непосредственно на спланированную поверхность грунта либо на выверенную песчаную подушку. КТПБ(М) можно устанавливать и на заглубленные фундаменты. Для передвижных КТПБ(М) 35 кВ в качестве фундаментов используются сани.
Молниезащита выполняется с помощью стержневых молниеотводов, устанавливаемых на концевых опорах, а при необходимости и на опорах, стоящих отдельно. Заземление блоков, трансформаторов, шкафов КРУ и других металлических частей, которые могут оказаться под напряжением вследствие повреждения изоляции,

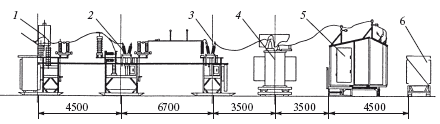

КТПУ 35/0,4 кВ состоит из следующих основных частей: устройства высшего напряжения (УВН); силового трансформатора типа ТМ100-630/35-7У1; шкафа распределительного устройства низшего напряжения (РУНН).

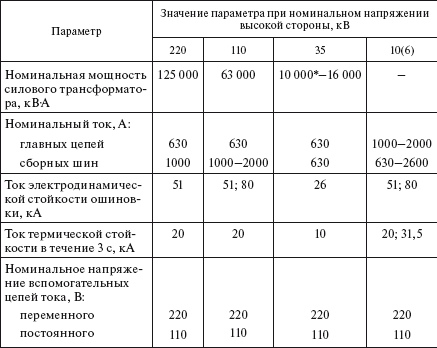

Техническое задание заводу на изготовление КТПБ(М) 35—220 кВ оформляется в виде опросных листов, высылаемых заводом-изготовителем для заполнения их проектной организацией и заказчиком.
Для оформления заказа на КТПБ заказчиком предоставляется следующая информация:
условное обозначение подстанции; номер опросного листа на КРУ 6(10) кВ и ОПУ 7(8); блоки дополнительных трансформатора тока 110 и 220 кВ: на вводе силового трансформатора; в цепи выключателя 110 и 220 кВ; блоки дополнительных трансформаторов напряжения 110, 220 кВ; количество обрабатываемых фаз высокочастотной связи; бьлок разъединителя на стороне 10(6) кВ; ограда территории подстанции (незаглубленная), м; элементы портала 220, 110 и 10(6) кВ (по элементу на стойку портала);
молниеотводы, устанавливаемые на:
железобетонных опорах 35, 110 кВ и железобетонных стойках типа СК;
железобетонных опорах и железобетонных стойках типа ВС; кронштейны при беспортальном приеме на опорах ВЛ; назначение блока 35(20) кВ;
тип блока 35 кВ в схеме вспомогательных соединений; коэффициент трансформации трансформаторов тока выносных или встроенных;
тип и исполнение привода выключателя 35 кВ; технические характеристики ячеек ОРУ 110 кВ:
тип модуля;
количество ячеек;
номинальный ток ячейки, А;
ток термической стойкости, кА;
номинальный ток сборных шин, А;
количество трехфазных пролетов сборных шин;
ток катушки РТД привода короткозамыкателя (КЗ) 110, 220 кВ;
схема вспомогательных соединений блока КЗ 110 (220) кВ;
количество обрабатываемых фаз высокочастотной связи 35 кВ;
схема и количество щитков сигнализации на дому.
2.2. КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА
Устройство комплектное распределительное (КРУ), состоящее из камер сборных одностороннего обслуживания «СамараЭлектрон-Щит» серии КСО-СЕЩ (далее КСО), предназначено для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц и напряжением 6 – 10 кВ.
КСО может применяться в качестве устройства высшего напряжения (УВН) для модернизированной серии КТП 10/0,4 (КТПП, КТПА, КТПСН, КТПГ) мощностью от 100 до 2500 кВА.
КСО предназначено для работы внутри помещения (климатические исполнениия У3 и Т3 по ГОСТ 15150—69*), при следующих условиях:
высота над уровнем моря до 1000 м; допускается эксплуатация на высоте над уровнем моря более 1000 м, при этом следует руководствоваться указаниями ГОСТ 8024—90, ГОСТ 1516.1—96 и ГОСТ 17516.1—90*;
нижнее значение температуры окружающнго воздуха: для исполнения У3 – минус 25 °C; для исполнения Т3 – минус 10 °C; тип атмосферы по ГОСТ 15150—69*;
для исполнения У3 – II тип (примерно соответствует атмосфере промышленных районов); для исполнения Т3 – III тип. КСО не предназначено
КСО соответствует требованиям ТУ 3414-056-00110473—2003 (табл. 2.4).
Таблица 2.4
Технические характеристики КСО
* Стойкость камер определяется стойкостью встроенных трансформаторов тока
Комплектное распределительное устройство (рис. 2.2) напряжением 6-15 кВ на токи 630-3150 А СЭЩ-68 (далее КРУ СЭЩ-68) предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6; 10 и 15 кВ.
Рис. 2.2. Комплектное распределительное устройство КРУ: 1 – изолятор проходной; 2 – релейный шкаф; 3 – блок релейных шкафов; 4 – высоковольтный выключатель; 5 – отсек сборных шин; 6 – заземляющий разъединитель; 7 – трансформатор тока
КРУ СЭЩ-68 применяется в качестве распределительных устройств 6-15 кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6-10 кВ, 110/6-10 кВ, 110/35/6-10 кВ, для электрических сетей промышленности, сельского хозяйства, электрических станций и электрификации железнодорожного транспорта.
КРУ СЭЩ-68 напряжением 6-10 кВ применяются в системе собственных нужд тепловых и атомных станций и предназначены для эксплуатации в системе АЭС класса 20 (для систем аварийного электроснабжения) и ЗН (для систем нормальной эксплуатации) по классификации ОПБ-88/97 (ПНАЭГ-01-011—97).
Шкафы КРУ СЭЩ-68 предназначены для работы внутри помещения (климатическое исполнение У3 и Т3 по ГОСТ 15150—69*) при следующих условиях:
высота над уровнем моря до 1000 м;
верхнее рабочее (эффективное) значение температуры окружающего воздуха для исполнения У3 – не выше 40 °C, для исполнения Т3 – 45 °C;
нижнее значение температуры окружающего воздуха для исполнения У3 – минус 25 °C, для исполнения Т3 – минус 10 °C; атмосфера типа II по ГОСТ 15150—69* (примерно соответствует атмосфере промышленных районов) для исполнения У3, типа III по ГОСТ 15150—69* – для исполнения Т3. Конструкция КРУ СЭЩ-68 сейсмостойка во всем диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно на уровне 25 м по ГОСТ 17516.1—90*.
При необходимости применения КРУ СЭЩ-68 в помещениях с температурой окружающего воздуха ниже минус 25 °C в шкафах КРУ предусматривается установка нагревательных элементов, обеспечивающих нормальные температурные условия работы комплектующей аппаратуры, включающихся автоматически при понижении температуры ниже минус 25 °C.
