Рис. 1.29. Гасители вибрации:
а – типа ГВН и ГПГ с глухим креплением на проводе;
б – типа ГПС, сбрасывающийся для перехода
Таблица 1.114

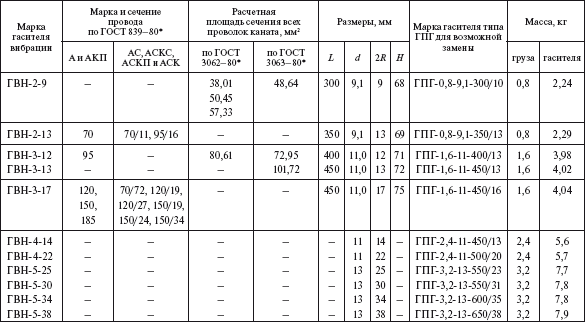

Гасители вибрации типа ГВН с глухим креплением на проводе (см. рис. 1.29, а)
Таблица 1.115

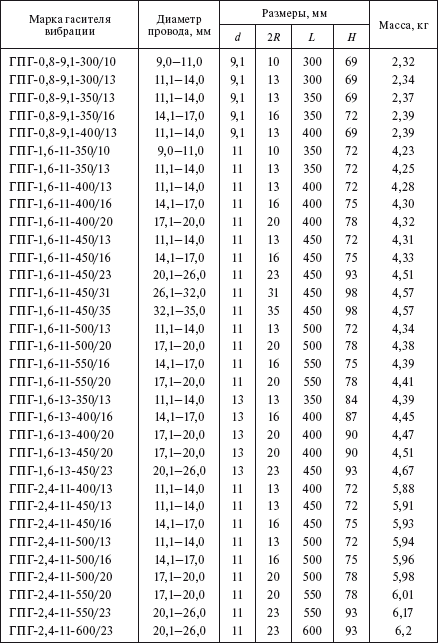

Гасители вибрации типа ГПГ с глухим креплением на проводе (см. рис. 1.29, а)
Таблица 1.116

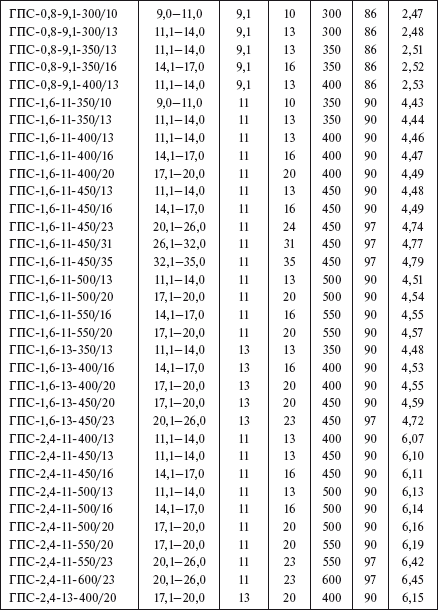

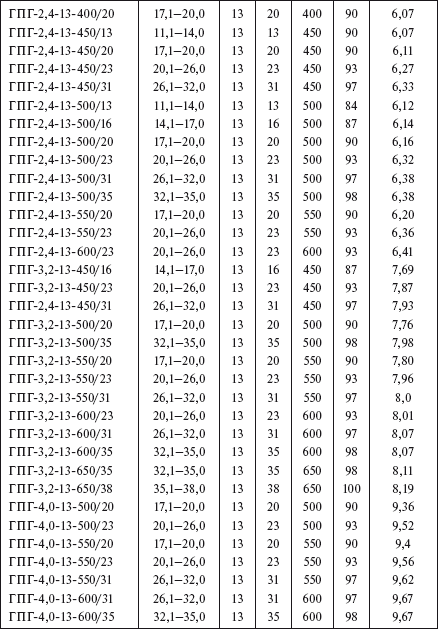

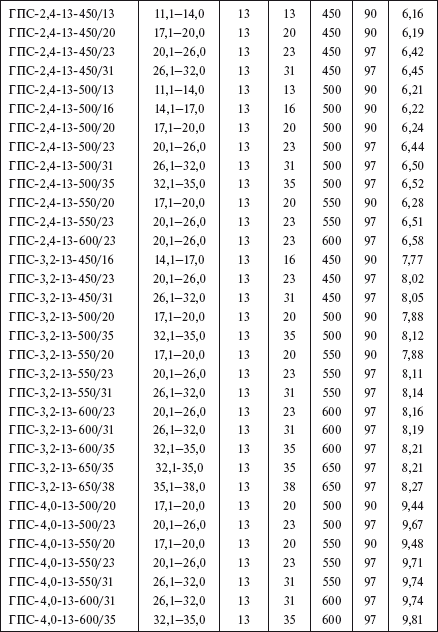

Сбрасывающиеся
Провода ВЛ напряжением 6—10 кВ, смонтированные на подвесных изоляторах, защищаются от вибрации путем установки гасителей вибрации петлевого типа (рис. 1.30 и табл. 1.117). Роль гасителя выполняет петля, выполненная из отрезка провода той же марки, что и основной провод, смонтированный на линии. Конструкция такого гасителя вибрации обеспечивает надежную работу проводов сечением от 25 до 95 мм2.
Рис. 1.30. Гаситель вибрации петлевого типа:
1 – основной провод; 2 – петля из провода; 3 – проволочная вязка на концах петли; 4 – поддерживающий зажим
Таблица 1.117

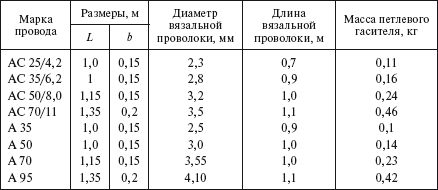

Петлевые гасители вибрации для проводов ВЛ 6—10 кВ (см. рис. 1.30)
Защитные спиральные протекторы предназначены для защиты проводов марки АС от вибрации и изготавливаются следующих модификаций:
ПЗС-Бпр– 01 – для защиты проводов от вибрации в местах выхода провода из лодочки поддерживающего зажима;
ПЗС-Бпр– 11 – для защиты провода от вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации;
ПЗС-Бпр– 31 – для защиты проводов от вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т. п.
Маркировка зажима указывает: П – протектор; З – защитный; Эпр – диаметр провода; две последние цифры (01) – модификация зажима.
Протектор представляет собой комплект отдельных спиралей или склеенных прядей, навиваемых на поверхность провода в месте установки зажима, гасителя, ролика. Основные параметры защитных спиральных протекторов представлены в табл. 1.118.
Таблица 1.118

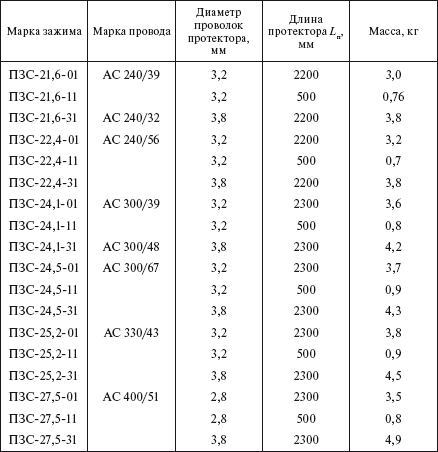

Защитные протекторы ПЗС
1.6.9. Натяжная арматура
Натяжение проводов и крепление их к анкерно-угловым опорам осуществляется с помощью натяжных зажимов различной конструкции, размеры и механическая прочность которых должны соответствовать размерам и механической прочности натягиваемого провода или каната.
Зажимы воспринимают нагрузку от тяжения проводов (канатов) в нормальном режиме при воздействии на них ветра и гололеда. Зажимы должны обеспечивать прочность заделки проводов (канатов) не ниже 90 % расчетной прочности проводов (канатов) на разрыв, а также надежный электрический контакт.
В зависимости от конструкции и способа монтажа натяжные зажимы подразделяются на клиновые, болтовые, заклинивающиеся и прессуемые. Они могут быть разъемные и неразъемные. Для алюминиевых проводов сечением от 16 до 95 мм2

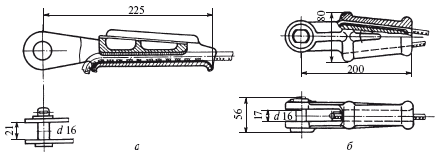

Рис. 1.31. Клиновые зажимы: а – НК-1-1; б – НКК-1-1Б
Таблица 1.119
Клиновой зажим марки НК-1-1
* Соединяется с ушками У1-7-16 и У1К-7-16.
Для крепления сталеалюминиевых проводов сечением от 10 до 50 мм2 и стальных канатов сечением от 25 до 86 мм2 применяются натяжные зажимы «клин-коуш» типа НКК (рис. 1.31, б и табл. 1.120).
Таблица 1.224

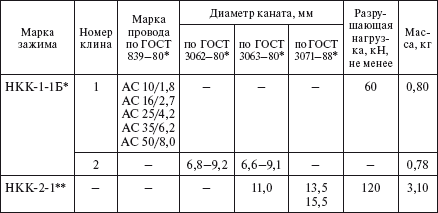

Натяжной зажим типа НКК
* Соединяется с ушками У1-7-16 и У1К-7-16.
** Соединяется с ушком У1-12-16.
Натяжные зажимы типов НБ и НЗ (рис. 1.32 и табл. 1.121) предназначены для крепления алюминиевых и сталеалюминиевых проводов сечением от 70 до 300 мм2 и выпускаются болтовыми марок НБ-2-6А и НБ-3-6Б и заклинивающимися марки НЗ-2-7. Рабочее положение зажима – болтовым хвостиком в сторону провода шлейфа, а раструбом в сторону пролета. Для алюминиевых и сталеалюминиевых проводов болтовой зажим НБ-3-6Б поставляется с алюминиевой прокладкой, уложенной вдоль желоба корпуса зажима.

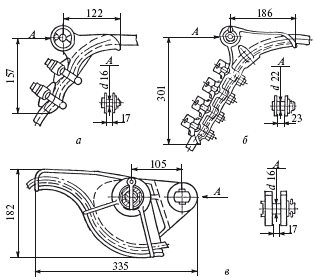

Рис. 1.32. Натяжные разъемные зажимы: а – НБ-2-6А; б – НБ-3-6Б; в – НЗ-2-7
Для проводов А 150 – А 300 зажим НБ-3-6Б комплектуется ушком У1-12-16.
Таблица 1.121
Натяжные разъемные зажимы типов НБ и НЗ
Для натяжения сталеалюминиевых проводов сечением 240 мм2 и больше на линиях электропередачи напряжением 220 кВ и выше применяются натяжные прессуемые зажимы типа НАС, состоящие из алюминиевого корпуса и анкера с проушиной, изготовленные из стали (рис. 1.33 и табл. 1.122). В хвостовике зажима на длине 100 мм опрессовывается провод, уходящий в шлейф. Конструкция зажимов этого типа такова, что при опрессовывании зажима плоскость расположения проушины может быть выбрана любой, в зависимости от условий комплектования изолирующей подвески и направления провода, уходящего в шлейф.

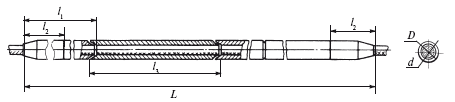

Рис. 1.33. Натяжные прессуемые зажимы типа НАС
Таблица 1.222
Натяжные прессуемые зажимы типа НАС для сталеалюминиевых проводов (см. рис. 1.33)
Для оконцевания и натяжения стальных канатов сечением от 50 до 500 мм2, используемых на линиях электропередачи в качестве грозозащитных тросов, применяются натяжные прессуемые зажимы типа НС (рис. 1.34 и табл. 1.123). Зажим НС изготовляется из стали. Он состоит из трубки с отверстием для каната и стальной дугообразной скобы, приваренной к концу трубки. Для выполнения заземления грозозащитного троса конец его пропускается через трубку корпуса зажима НС и отгибается в нужном направлении. Зажим опрессовывается, а на конце троса опрессованием монтируется заземляющий зажим типа ЗПС (рис. 1.35 и табл. 1.124). Зажим ЗПС с помощью болта через проушину закрепляется за мета ллоконструкции анкерно-угловой опоры.
