Соединение стальных частей проводов производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима – круглой.
Для соединения стальных канатов в пролетах используются зажимы соединительные типа СВС, концы канатов в этих зажимах соединяются методом «врасплет», после чего производится опрессование шестигранными матрицами, а затем круглыми.
Зажимы типа СВС обеспечивают прочность заделки канатов не менее 90 % разрывного усилия канатов. Зажимы типа СВС представлены на рис. 1.39, основные данные приведены в табл. 1.129.
Рис. 1.38. Соединительные

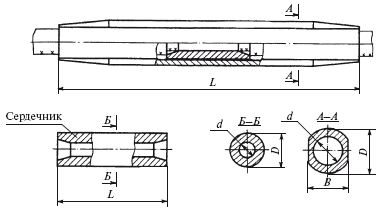

Рис. 1.39. Соединительные зажимы типа СВС для стальных канатов
Таблица 1.128

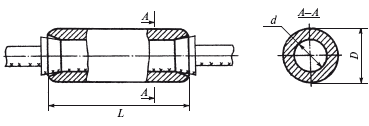

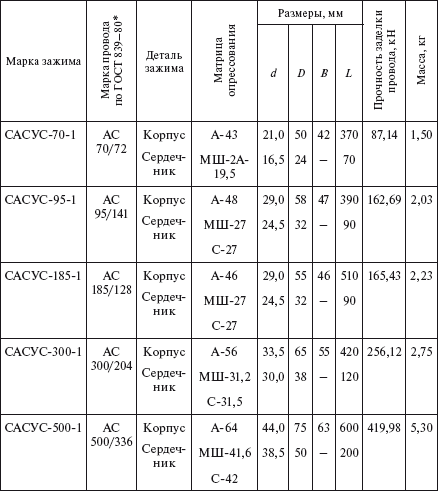

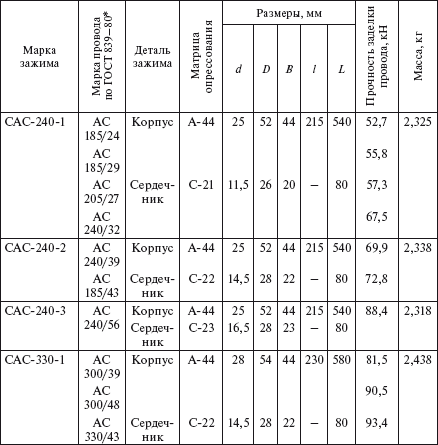

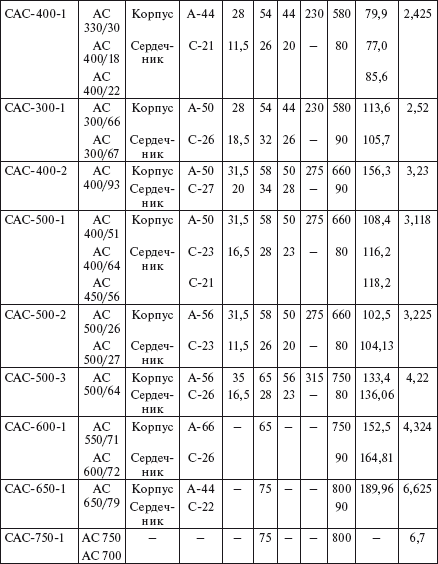

Соединительные прессуемые зажимы типа САСУС (см. рис. 1.38)
Таблица 1.129

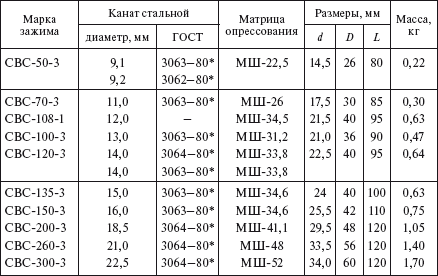

Соединительные прессуемые зажимы типа СВС (см. рис. 1.39)
Выполнение разъемных соединений проводов в шлейфе анкерной опоры из алюминиевых и сталеалюминиевых проводов осуществляется петлевыми переходными зажимами типа ПАС (табл. 1.130). Зажимы (рис. 1.40) состоят из двух алюминиевых контактных лапок, плакированных медью. Лапки зажимов на концах проводов опрессовываются, а между собой соединяются болтами. При переходе с одной марки провода на другую в шлейфах анкерных опор устанавливаются петлевые переходные прессуемые зажимы типа ПП (табл. 1.131).

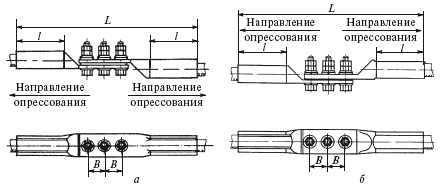

Рис. 1.40. Соединительные петлевые переходные зажимы типа ПАС (а) для соединения проводов в шлейфе анкерной опоры и типа ПП (б) для перехода с одной марки провода на другую в шлейфах анкерных опор
Таблица 1.130

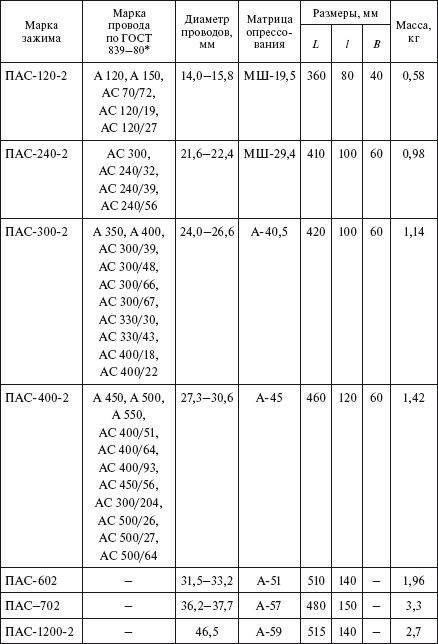

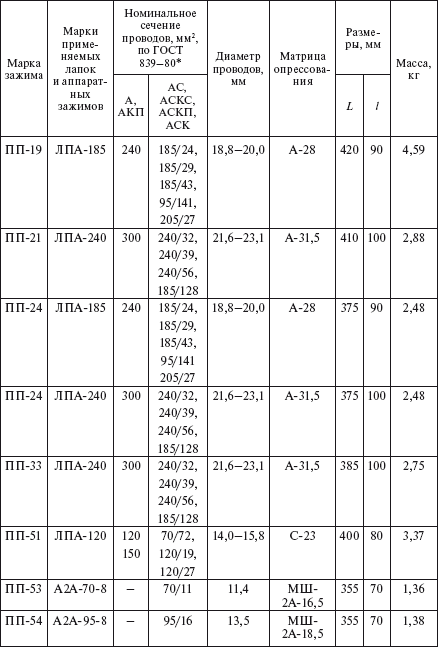

Петлевые прессуемые зажимы типа ПАС (см. рис. 1.40, а)
Таблица 1.131

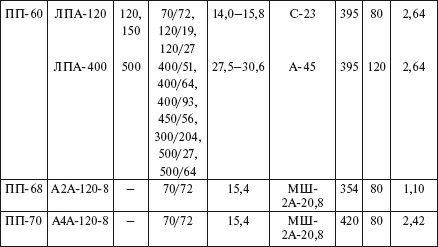

Зажимы типа ПП для перехода с одной марки провода на другую (см. рис. 1.40, б)
Петлевые зажимы типа ППТ для перехода с одного на два провода и типа ППР для перехода с двух проводов на три провода приведены на рис. 1.41 и в табл. 1.132 и 1.133.
На линиях электропередачи 35—110 кВ заземление грозозащитных тросов осуществляется зажимами типа ПС (рис. 1.42, а и табл. 1.134).
Для соединения алюминиевых и сталеалюминиевых проводов в петлях анкерных опор ВЛ и осуществления отпаек применяются плашечные зажимы типа ПА (рис. 1.42, б и табл. 1.135). Зажимы марки ПА-1-1 применяются также для крепления петли проводов при анкерном креплении на штыревых изоляторах. В соединительных плашечных зажимах провод закрепляется затягиванием плашек болтами. После затягивания болтов между краями желобков плашек и корпуса должен оставаться незначительный зазор. Наличие зазора подтверждает, что зажим выбран правильно. Через несколько дней необходимо дополнительно подтянуть болты, так как из-за деформации проводов давление в контакте несколько ослабевает. При полном затягивании болтов провод прочно закрепляется плашками.

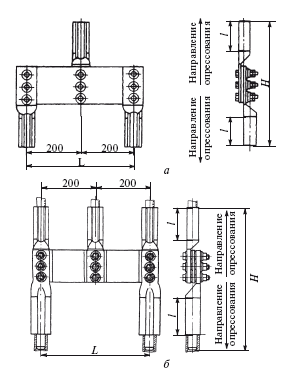

Рис. 1.41. Петлевые зажимы типа ППТ (а) для перехода с одного провода на два провода и типа ППР (б) для перехода с двух проводов на

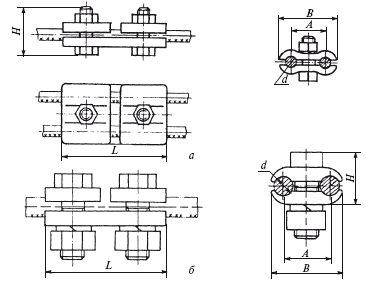

Рис. 1.42. Плашечные контактные зажимы: а – типа ПС; б – типа ПА
Таблица 1.132

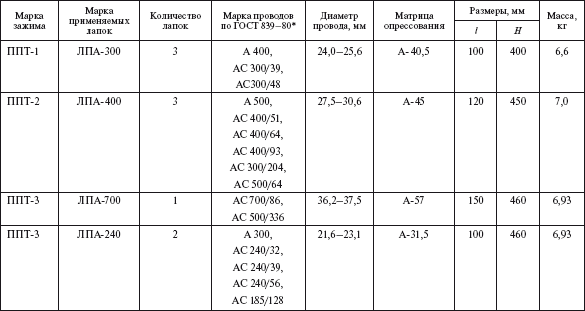

Петлевые зажимы типа ППТ для перехода с одного на два провода (см. рис. 1.41, а)
Таблица 1.133

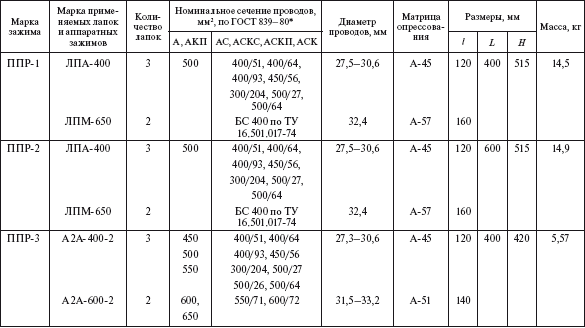

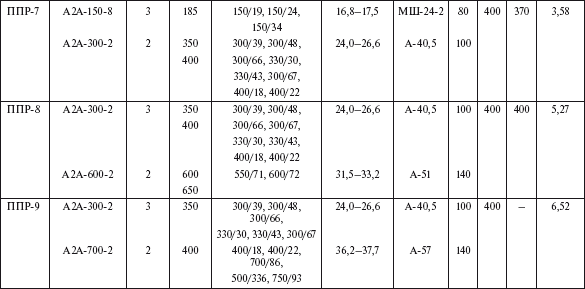

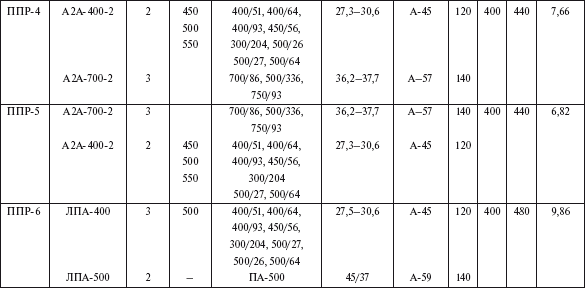

Петлевые зажимы типа ППР для перехода с двух проводов на три провода (см. рис. 1.41, б)
Таблица 1.134

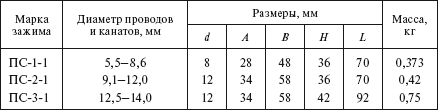

Соединительные плашечные зажимы типа ПС (см. рис. 1.42, а)
Таблица 1.135

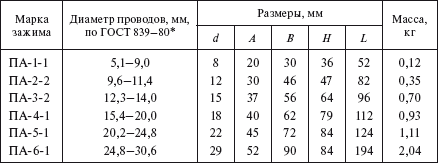

Соединительные плашечные зажимы типа ПА (см. рис. 1.42, б)
Для крепления стальных канатов, применяемых на линиях электропередачи в качестве грозозащитных тросов и оттяжек опор, применяются клыковые зажимы типа КС (рис. 1.43 и табл. 1.136).
Зажимы используются в качестве «сжимов» в комплекте с коушами, блоками или специальными роликами. В зависимости от необходимой прочности заделки каната применяется различное количество клыковых зажимов. Их преимущество перед прессуемыми зажимами – это разборное крепление, т. е. монтаж без применения прессов.
Рис. 1.43. Клыковой зажим типа КС для крепления стальных канатов
Таблица 1.224

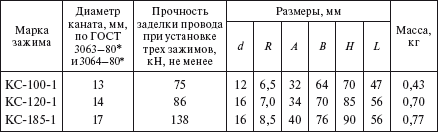

Клыковые зажимы типа КС (см. рис. 1.43)
Заземляющие прессуемые зажимы типа ЗПС (рис. 1.44, а и табл. 1.137) предназначаются для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве грозозащитных тросов, к заземляющим элементам опор. Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами. Зажимы типа ЗПС-3 (рис. 1.44, б) изготовляются из стали, типа ЗПС-3В – из алюминия.
Рис. 1.44. Заземляющие прессуемые зажимы: а – ЗПС-3; б – ЗПС-3В
Таблица 1.137
Заземляющие прессуемые зажимы ЗПС-3 и ЗПС-3В (см. рис. 1.44)
В строительстве воздушных линий электропередачи напряжением 6-35 кВ все более широкое применение находят защищенные провода (ВЛЗ). Основные показатели арматуры для подвески защищенных проводов ВЛЗ приведены в табл. 1.138-1.140.
