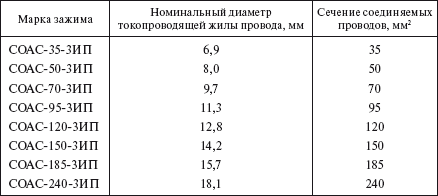

Таблица 1.138
Соединительные зажимы типа СОАС-ИП для воздушных линий электропередачи 6—10 кВ с изолированными проводами
Зажимы типа СОАС-ИП предназначены для соединения методом скручивания как неизолированных проводов типа АС, так и защищенных проводов. В варианте с защищенными проводами в комплект поставки входит термоусадочная трубка. Термоусадка осуществляется с помощью газовой горелки или высокотемпературного фена. При прогреве до 120–140 °C трубка уменьшается в диаметре до контакта с изолируемой поверхностью. Скручивание зажимов осуществляется с помощью приспособлений МИ-189А и МИ-230А.
Таблица 1.139

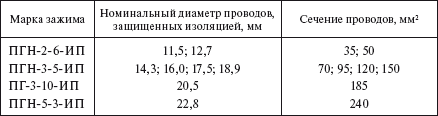

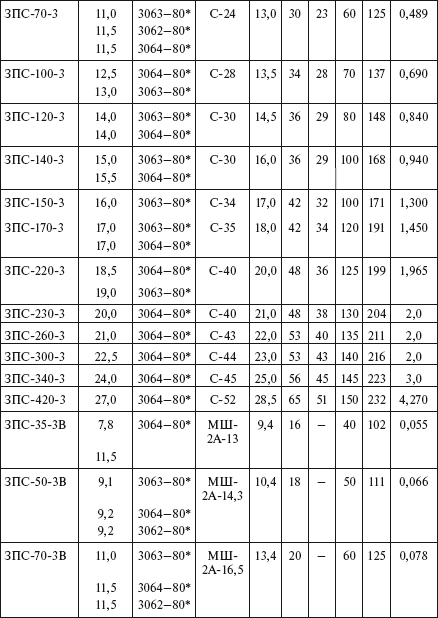

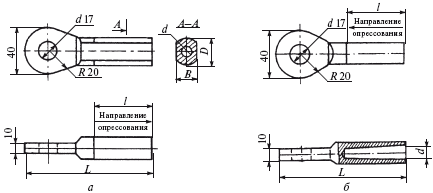

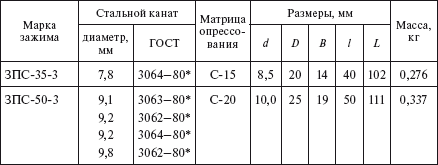

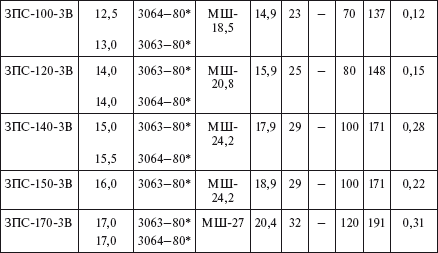

Натяжные
Таблица 1.140
Поддерживающие зажимы для закрепления защищенных проводов на промежуточных и угловых опорах с углом поворота от 0 до 90°
Для выполнения ответвлений от проводов магистральной линии используется специальный ответвительный зажим типа З03-1. Обеспечение электрического контакта при использовании зажима З03-1 достигается прокалыванием изоляции проводов, при котором удаления изоляции для установки зажима не требуется. Для защиты от атмосферных осадков на зажим устанавливается предохранительный футляр, выполненный из морозостойкой пластмассы.
Зажим З03-1 имеет следующие характеристики:
Сечение провода, мм2:
магистрали……………………………… 70—150
ответвления……………………………. 35—120
Масса, кг:
зажима……………………………………. 0,3
футляра…………………………………… 0,022
Для защиты от дуги при атмосферных перенапряжениях применяется устройство защиты типа ОФД-1 (табл. 1.141). Устройство состоит из зажима, рога и алюминиевой проволоки вяза. При установке устройства не требуется удаления изоляции.
Таблица 1.141
Устройство типа ОФД-1 для защиты ВЛ от дуги
При креплении защищенных проводов на штыревых изоляторах применяются спиральные вязки ВС (табл. 1.142).

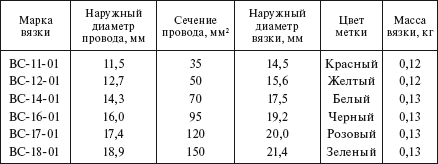

Таблица 1.142
Спиральные вязки типа ВС длиной 600 мм
Ремонтные зажимы типа РАС (рис. 1.45, табл. 1.143 и 1.144) устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают обычно от случайных ударов. Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм2 состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус. Монтаж зажимов на проводах осуществляется опрессованием шестигранными матрицами. При обрыве или повреждении алюминиевых проволок, составляющих менее 34 % сечения провода, устанавливаются ремонтные зажимы типа РАС. При этом расстояние между установленными на проводе зажимами должно быть не менее 15 м, в противном случае необходимо вырезать кусок провода и установить соединительный зажим типа САС или СОАС.
Рис. 1.45. Ремонтные зажимы: а – РАС-Х-4А; б – РАС-Х-5А
При повреждениях проволок, составляющих более 34 % сечения провода, ремонт провода осуществляется путем вырезания поврежденного участка и выполнения вставки из отрезка нового провода той же марки, что и поврежденный, и имеющего то же направление повивов. Вид ремонта сталеалюминиевых проводов сечением от 95 до 185 мм2
Таблица 1.143
Ремонтные зажимы типа РАС для ремонта проводов сечением от 95 до 205 мм2 (см. рис. 1.45, а)
Таблица 1.224
Ремонтные зажимы типа РАС для ремонта проводов сечением от 185 до 500 мм2 (см. рис. 1.45, б)
Таблица 1.145
Виды ремонта сталеалюминиевых проводов сечением от 95 до 185 мм2
* Для проводов с усиленным сердечником.
1.7. ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
В качестве заземляющих устройств могут использоваться как естественные (арматура железобетонных фундаментов), так и искусственные заземлители. Если обеспечиваемое железобетонными фундаментами сопротивление заземления велико, то применяются дополнительно искусственные заземлители, которые выполняются в виде лучей из круглой стали диаметром 10–16 мм, и вертикальные – из труб или углового железа.
Углубленные заземлители в виде колец или прямоугольников укладываются на дно котлованов под фундаменты, лучше – один контур на весь котлован. Глубинные заземлители применяются там, где они могут достичь хорошо проводящих слоев грунта.
На стальных и железобетонных опорах соединение грозозащитных тросов с заземляющими устройствами опор всегда осуществляется с использованием металла опор.
На ВЛ подлежат заземлению: опоры, имеющие грозозащитный трос или другие устройства грозозащиты; железобетонные и стальные опоры ВЛ напряжением 0,4—35 кВ; опоры, на которых установлены силовые или измерительные трансформаторы, разъединители и другие аппараты; стальные и железобетонные опоры ВЛ 110–500 кВ без устройств молниезащиты, если это необходимо по условиям обеспечения надежной работы релейной защиты и автоматики.
Заземленная опора служит для уменьшения вероятности обратных перекрытий за счет напряжения, возникающего при протекании тока молнии, ударившей в опору или трос, по сопротивлению заземления. Таким образом, оно имеет чисто молниезащитный характер.
При использовании естественной электрической проводимости комлевой части железобетонных опор или фундаментов обратную засыпку котлованов желательно производить вынутым или улучшенным грунтом с тромбованием.
Применение заземляющих устройств (ЗУ) для опор ВЛ без грозозащитных тросов необходимо потому, что в сетях с изолированной нейтралью возможна длительная работа с заземленной фазой, и при перекрытии изоляции на одной из фаз опора, будучи изолированной от земли, может оказаться под потенциалом, близким к фазному, что опасно для жизни. Таким образом, ЗУ имеют характер заземления, обеспечивающего электробезопасность. Сопротивления заземляющих устройств этого типа должны обеспечиваться без учета таких естественных заземлителей, как железобетонные опоры и фундаменты.
Искусственные заземлители выполняются протяженными лучевыми, вертикальными и комбинированными из стального круга диаметром от 12 до 16 мм, а при использовании в сильно агрессивных грунтах – диаметром от 18 до 20 мм. Протяженные лучевые заземлители прокладываются параллельно поверхности земли на глубине от 0,5 до 1 м (в скальных грунтах допускается их прокладка в разработанном слое или по поверхности с обетонированием), а при прокладке зимой в многолетнемерзлых грунтах – просто по поверхности. Число, длина и направление лучей определяются расчетами.
