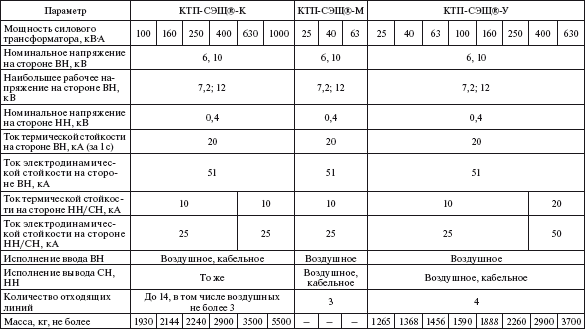

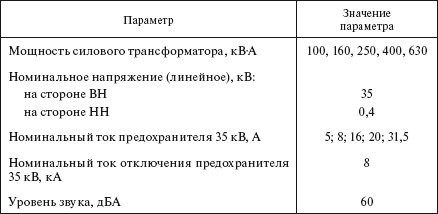

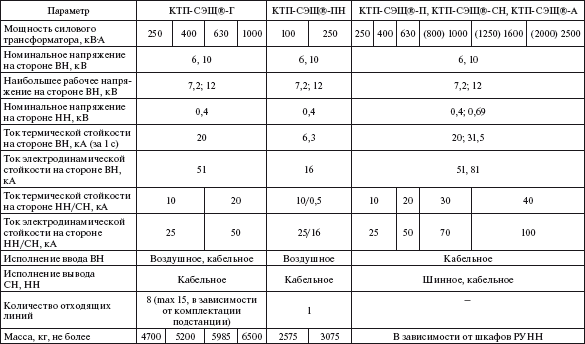

Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Узелков Борис

КРУ СЭЩ-68 соответствует требованиям ГОСТ 14693—90 (табл. 2.5).

Таблица 2.5

Технические характеристики КРУ СЭЩ-68

Малогабаритное устройство комплектное распределительное серии К-66 предназначено для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6 – 10 кВ и

номинальным током 630—1000 А. КРУ серии К-66 применяются в качестве распределительных пунктов городских и промышленных подстанций (мощностью силового трансформатора до 10 000 кВА), для электрических сетей помышленности, сельского хозяйства, электрических станций и электрификации железнодорожного транспорта.

КРУ серии К-66 предназначены для работы внутри помещений (климатическое исполнение У3 по ГОСТ 15150—69*) при следующих условиях:

высота над уровнем моря до 1000 м;

нижнее значение температуры окружающего воздуха минус 25 °C;

тип атмосферы – II по ГОСТ 15150—69* для исполнения У3 (примерно соответствует атмосфере промышленных районов).

Конструкция К-66 сейсмостойка во всем диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно на уровне 0 м по ГОСТ 17516.1—90*. КРУ серии К-66 специально разработана для установки в стесненных условиях; малые габариты шкафов КРУ серии К-66 несколько затрудняют эксплуатацию установленного внутри оборудования, поэтому к выбору шкафов данной серии следует подходить обдуманно.

При необходимости шкафы КРУ серии К-66 могут применяться в составе распредустройства из шкафов КСО-ЗСЭЩ с выключателями нагрузки. Стыковка шкафов КСО-ЗСЭЩ со шкафами КРУ серии К-66 производится с помощью переходного шкафа шириной 400 мм, входящим в состав поставки КРУ серии К-66 (табл. 2.6).

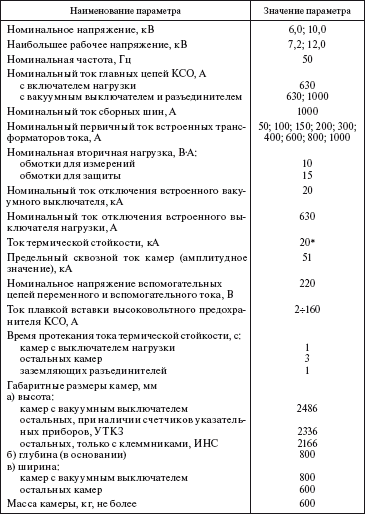

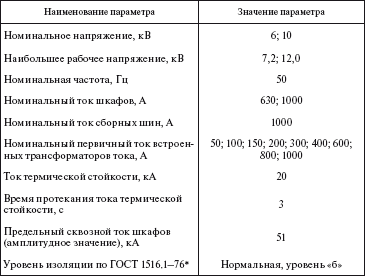

Таблица 2.6

Технические данные характеристики КРУ серии К-66

ОАО «Мосэлектрощит» изготавливает комплектные распределительные устройства (КРУ) и камеры КСО внутренней установки следующих серий:

для приема и распределения электроэнергии – К-104М, К-104МС1 двухстороннего обслуживания и серии К-XXVI – одностороннего обслуживания;

для обеспечения вводов и секционирования – К-105, К-105С1 двухстороннего обслуживания и серии К-XXVII – одностороннего обслуживания. Эти серии КРУ могут применяться и для отходящих линий при расчетном токе присоединения более 1600 А;

для приема и распределения электрической энергии – КСОМЭЩ-2001.

Для повышения надежности ЛЭП 6 и 10 кВ «Мосэлектрощит» изготавливает комплектные устройства (КУ) серии К-112 наружной установки для секционирования ЛЭП с двухсторонним и односторонним питанием; автоматического ввода резерва, местного резервирования; плавки гололеда.

К-123 – комплектное устройство имеет то же назначение, что и К-112; но обладает следующими преимуществами:

разъединители на вводе и выводе установлены внутри шкафа;

в схему главных цепей включены группа измерительных трансформаторов тока, напряжения и защиты от замыкания на землю;

устройство собрано в одном корпусе со шкафом аппаратуры вспомогательных цепей;

шкаф разделен металлическими перегородками, отделяющими отсек выключателя от отсека разъединителей и между разъединителями;

каждый отсек имеет разгрузочный клапан,

осуществляющий защиту от электродуговых коротких замыканий.

Устройство К-123 изготавливается с 2006 г., его технические данные аналогичны КУ К-112.

К-128 изготавливается по схемам главных и вспомогательных цепей от К-104М (К-104МС1) и на те же технические параметры.

Основные отличия К-128 от К-104М:

перемещение переключателя из контрольного положения в рабочее и обратно осуществляется при закрытых дверях;

кнопка аварийного отключения выключателя установлена на фасадной двери шкафа.

Основные отличия К-129 от КРУ К-128:

шкафы одностороннего обслуживания;

сборные шины расположены сверху;

расположение выкатного выключателя среднее.

Шкафы К-129 изготавливаются на номинальные токи от 630 до 3150 А, другие параметры аналогичны К-104М и К-105.

Шкафы КРУ К-125 рассчитаны на два присоединения в одном шкафу габаритном шкафа КРУ К-104М. В шкафах применяются вакуумные или элегазовые выключатели.

Шкафы К-125 имеют следующие технические параметры:

Номинальное напряжение, Кв – 6, 10.

Номинальный ток, А – 630, 800, 1000.

Номинальный ток сборных шин, А – 1000.

Номинальный ток термической стойкости (3 с – главных цепей, 1 с – заземляющих ножей), кА – 20.

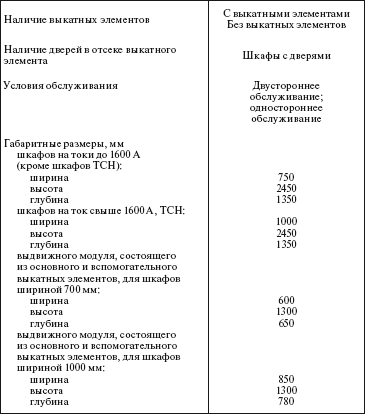

Технические данные КРУ, КСО и КУ представлены в табл. 2.7.

Таблица 2.7

КРУ, КСО и КУ ОАО «Мосэлектрощит»

Примечания. Масса шкафа зависит от типа выключателя и насыщенности аппаратурой схемы вспомогательных цепей. В скобках даны размеры и масса шкафа с аппаратурой вспомогательных цепей.

* Глубина шкафа К-104М (К-104МС1) зависит от вида кабельных присоединений.

** Ширина шкафа при применении элегазового выключателя HD4/GT.

*** Глубина корпуса шкафа – 1250 мм.

**** У шкафов кабельного и шинного ввода.

В 2006–2007 гг. ОАО «Мосэлектрощит» начало серийное производство новых комплектных устройств серии К-123 и комплектных распределительных устройств серий К-128, К-129 и К-125.

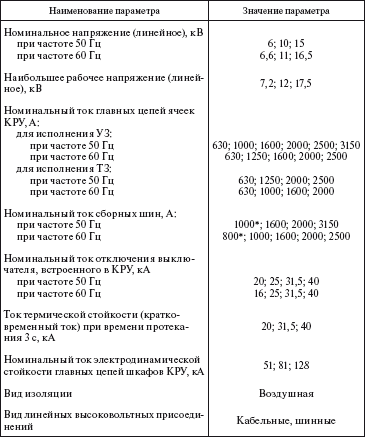

Комплектные распределительные устройства КРУ10(6) кВ (табл. 2.8), изготавливаемые ОАО «Мытищинский электромеханический завод», выполняются в двух вариантах:

ячейки наружного исполнения типа КРН-ГУ-Ю;

ячейки типа КРУ-У-10 c выкатным элементом и полностью собранным коридором управления.

Та блица 2.8

Комплектные распределительные устройства ОАО «Мытищинский электромеханический завод»

Раздел 3

Строительно-монтажные работы

Строительно-монтажные работы при сооружении линий электропередачи выполняются по проектам, которые выпускаются специализированными проектными организациями. Основные элементы воздушной линии электропередачи представлены на рис. 3.1.

Рис. 3.1. Основные элементы линии электропередачи
