Рис. 1.34. Натяжные прессуемые зажимы типа НС для стальных канатов

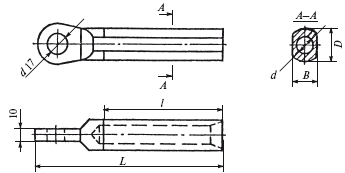

Рис. 1.35. Заземляющий прессуемый зажим типа ЗПС для присоединения к опоре заземляющих концов грозозащитного троса

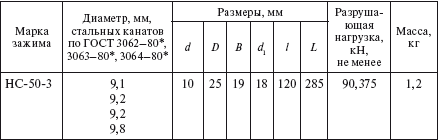

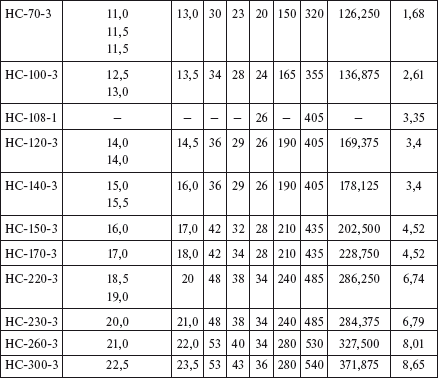

Таблица 1.123
Натяжные прессуемые зажимы типа НС для

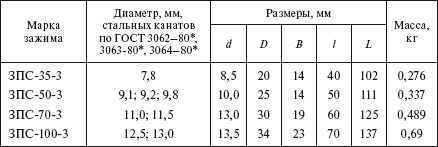

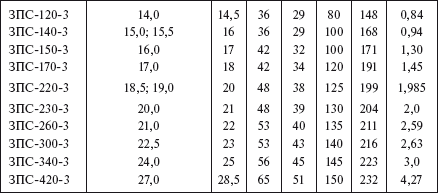

Таблица 1.124
Заземляющие прессуемые зажимы типа ЗПС для стальных канатов (см. рис. 1.35)

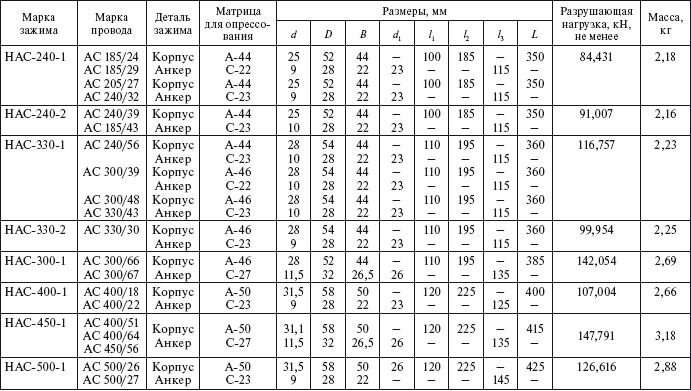

Натяжные зажимы типа ТРАС используются при осуществлении транспозиции сталеалюминиевых проводов на опоре. По конструкции зажимы типа ТРАС аналогичны зажимам типа НАС и с теми же анкерами, но корпус зажима имеет расточку с другой стороны, так как вывод провода в шлейф осуществляется в сторону пролета.
Для монтажа сталеалюминиевых проводов повышенной прочности используются натяжные прессуемые зажимы типа НАСУС, по конструкции аналогичные зажимам типа НАС.
Натяжные прессуемые зажимы применяются при монтаже стальных канатов по ГОСТ 3062-80*, ГОСТ 3063-80*, ГОСТ 3064-80* сечением от 48 до 298 мм2. Зажимы типа НС изготавливаются из стали и предназначены для крепления грозозащитных тросов, оттяжек опор, а также стальных проводов на специальных переходах. Конструкция этих зажимов проста в производстве, удобна при монтаже и надежна в эксплуатации.
Для анкерного крепления проводов марки АС сечением от 70 до 400 мм2 и тросов марки С к опорам воздушных линий электропередачи применяются натяжные спиральные зажимы типа НС-Dпрр– 01 (НС – натяжной спиральный зажим; Dпр – номинальный диаметр провода, мм; две последние цифры (01) – модификация зажима).
В состав зажима входят коуш литой и силовая спираль из проволоки. Силовая спираль представляет собой U-образную прядь спиралей, проклеенную компаундом. Силовая спираль навивается на провод. Прочность заделки провода в натяжном спиральном зажиме составляет не менее 95 % прочности провода. На внутреннюю поверхность пряди наносится абразив.
Натяжные спиральные зажимы надежно сохраняют провода от повреждения за счет распределения сдавливающего усилия по всей длине зажима. Технические характеристики натяжных зажимов НС приведены в табл. 1.125.

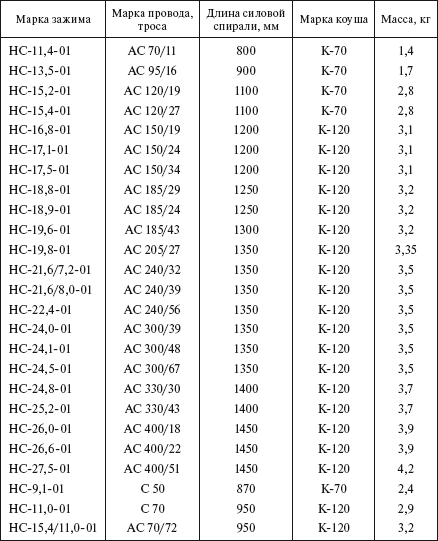

Таблица 1.125
Натяжные спиральные зажимы типа НС– Dпр – 01*

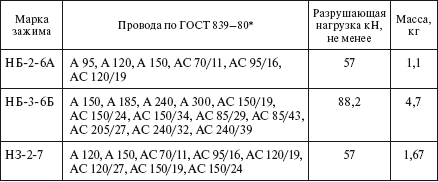

* Могут использоваться взамен натяжных зажимов типа НБ; НЗ; НС; НАС; НАСУС.
1.6.10. Соединительная арматура
Соединительная арматура предназначена для соединения проводов и канатов воздушных линий электропередачи. К соединительной арматуре относятся: овальные, плашечные, прессуемые, клыковые, петлевые и заземляющие зажимы. По назначению соединительные зажимы подразделяются на две группы:
1) воспринимающие
2) воспринимающие только токовую нагрузку (петлевые, заземляющие).
По способу монтажа зажимы делятся на прессуемые, овальные – монтируемые обжатием; овальные – монтируемые скручиванием; клыковые – используемые в качестве «сжимов», и плашечные – стягиваемые болтами.
Соединения алюминиевых и сталеалюминиевых проводов сечением от 10 до 185 мм2 в пролетах выполняются с помощью соединительных овальных зажимов типа СОАС, монтируемых скручиванием (рис. 1.36 и табл. 1.126). Зажимы изготавливаются из алюминиевых трубок заданной длины, концы которых разбортовываются для обеспечения удобства заведения в трубку концов соединяемых проводов врасплет. Соединительный зажим СОАС-185 для проводов сечением 185 мм2 комплектуется дополнительно вкладышем в виде полосы, имеющей двояковогнутое сечение.

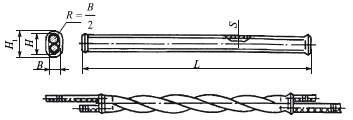

Рис. 1.36. Соединительный овальный зажим типа СОАС для алюминиевых и сталеалюминиевых проводов
Соединение стальных канатов в пролетах выполняется с помощью прессуемых зажимов типа СВС, представляющих собой короткую стальную трубку, внутренний диаметр которой обеспечивает возможность одновременного ввода в нее навстречу друг другу концов соединяемых проводов. При относительно тонкой стенке стальной трубки за счет одновременного опрессования концов соединяемых тросов с проволоками, наложенными врасплет, достигается высокая механическая прочность и надежность соединения.
Надежность соединения достигается за счет применения приспособления МИ-189А для проводов сечением до 35 мм2, для проводов сечением от 50 до 185 мм2 применяется приспособление МИ-230А.

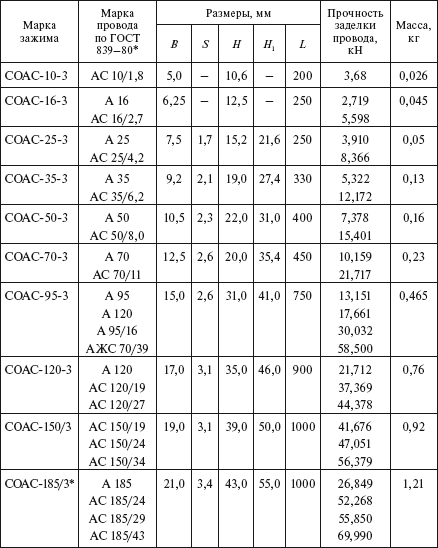

Таблица 1.126
Соединительные овальные зажимы типа СОАС (см. рис. 1.36)
* Комплектуется вкладышем.
Для соединения между собой сталеалюминиевых проводов применяются соединительные прессуемые зажимы типа САС (рис. 1.37 и табл. 1.127). Корпус зажима изготовляется из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль, аналогичный профилю корпуса.
Рис. 1.37. Соединительный прессуемый зажим типа САС для сталеалюминиевых проводов
Таблица 1.127
Соединительные прессуемые зажимы типа САС для сталеалюминиевых проводов (см. рис. 1.37)
Для соединения сталеалюминиевых проводов особо усиленной конструкции применяются соединительные прессуемые зажимы типа САСУС (рис. 1.38 и табл. 1.128).
