Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ
Шрифт:

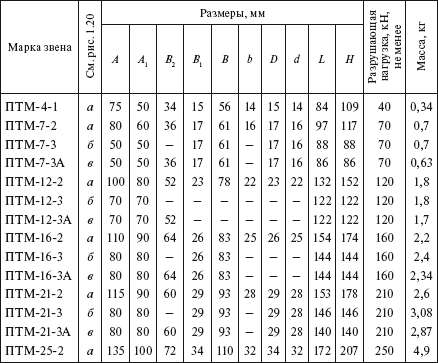

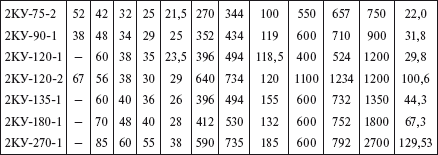

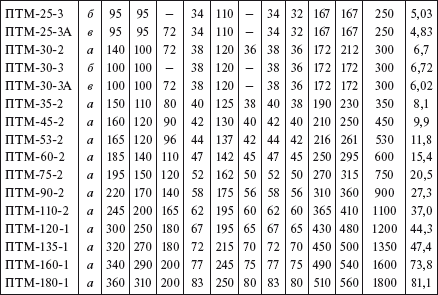

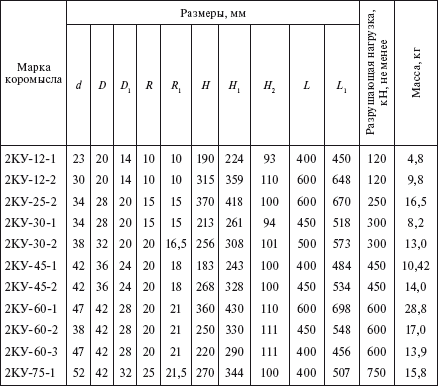

Таблица 1.94

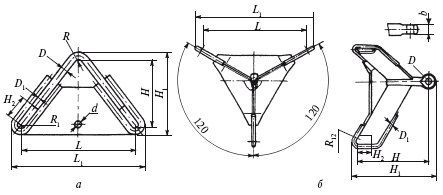

Универсальные коромысла для крепления двух проводов фазы к изолирующим подвескам двухплечевые типа 2КУ (см. рис. 1.21, а)

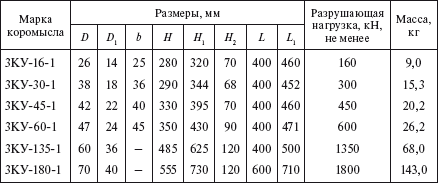

Таблица 1.95
Трехплечевые коромысла типа 3КУ (см. рис. 1.21, б)
Конструкция и основные параметры двухцепных двухреберных коромысел типа 2КД с одной точкой

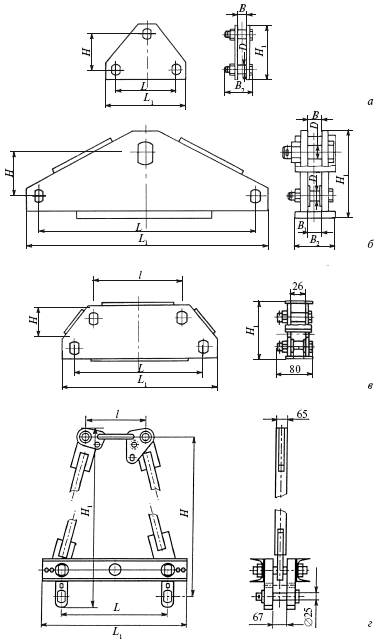

Рис. 1.22. Коромысла двухцепные двухреберные с одной и двумя точками крепления:
а – 2КД-25; б – 2КД-12; в – 2КД2-30; г – 2КД2-240-1/3
Рис. 1.23. Коромысло трех-цепное балансирное типа 3КБ с одной точкой крепления (а) и однореберное типа К2 для крепления двух проводов фазы к подвескам (б)

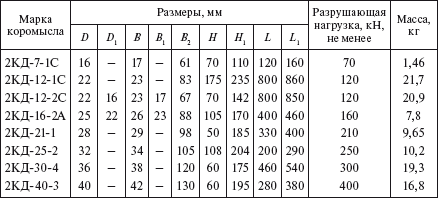

Таблица 1.96
Двухцепные двухреберные коромысла типа 2КД (см. рис. 1.22, а и б)

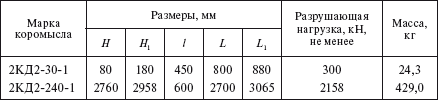

Таблица 1.97
Двухцепные двухреберные коромысла типа 2КД2 с двумя точками крепления (см. рис. 1.22, в и г)

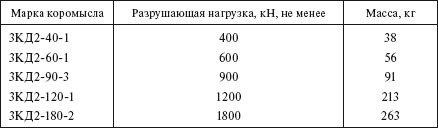

Таблица 1.98
Трехцепные двухреберные коромысла типа 3КД2 с двумя точками крепления

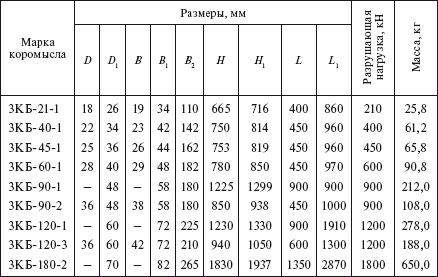

Таблица 1.99
Трехцепные балансирные коромысла типа 3КБ с одной точкой крепления (см. рис. 1.23, а)
Таблица 1.100
Однореберные коромысла типа К2 для крепления двух проводов (см. рис. 1.23, б)
К специальным относятся коромысла типа КЛ. Они предназначены для объединения всех цепей изоляторов после их монтажа и обеспечивают надежную работу линии при обрыве одной цепи в двух-, трехцепной и т. д. изолирующей подвеске, не допуская падения проводов на землю. Основные параметры подвесок типа КЛ приведены в табл. 1.101.

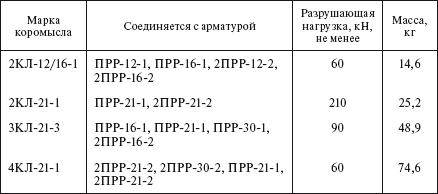

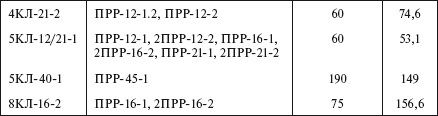

Таблица 1.101
Коромысла лучевые для объединения двух—восьми цепей натяжной изолирующей подвески проводов
1.6.7. Поддерживающая арматура
В состав поддерживающей арматуры входят поддерживающие глухие зажимы для одного и более проводов, многороликовые подвесы и опорные зажимы.
Поддерживающие
Поддерживающие зажимы состоят из лодочки, зажимного устройства и подвески, через которые зажимы соединяются с изолирующей подвеской (кроме ПГ-1-11, ПГ-2-10, ПГ-3-10). Лодочка поддерживающего зажима присоединяется к поддерживающей гирлянде через подвеску с шарнирами. Для фиксации проводов в лодочке во избежание проскальзывания их при неравномерных нагрузках на провода в смежных пролетах в лодочке поддерживающего зажима монтируется зажимное устройство.
Конструктивное исполнение элементов поддерживающего зажима может быть различным в зависимости от его назначения. По своему назначению поддерживающие зажимы подразделяются следующие на группы типов:
ПГ и ПГН – для одного провода в фазе (рис. 1.24, табл. 1.102 и 1.103);
2ПГН, 3ПГН, 4ПГН – для двух, трех и четырех проводов в фазе
(табл. 1.104);
ПГН-5-4, 3ПГН2-5-1 и 3ПГН2-5-4 – для районов с частым гололедом (табл. 1.105);
ПГУ, 2ПГУ, 3ПГУ – для промежуточно-угловых опор (рис. 1.25, табл. 1.106).

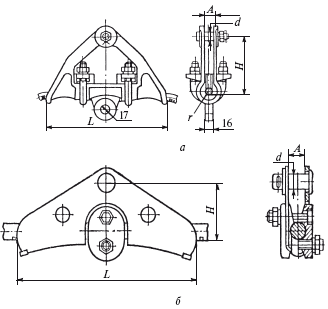

Рис. 1.24. Поддерживающие зажимы:
а – для подвески грозозащитных тросов на промежуточных опорах типа ПГ; б – глухие типа ПГН для проводов

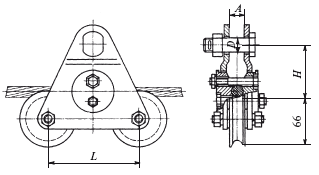

Рис. 1.25. Поддерживающий зажим типа ПГУ для промежуточно-угловых опор
Гнезда сферического шарнирного соединения зажимов типа ПГ и ПГН имеют условный размер 17 мм.
Если при подвеске грозозащитных тросов осуществляется заземление, то при этом используются зажимы марок ПГ-1-11, ПГ-3-10, ПГ-2-11Д с лапкой, к которой болтом крепится заземляющий зажим 3ПС.

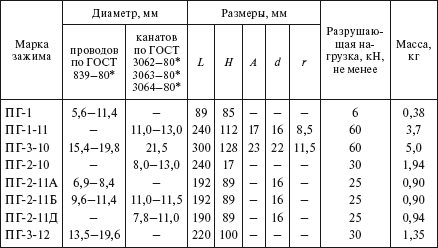

Таблица 1.102
Поддерживающие зажимы типа ПГ (см. рис. 1.24, а)

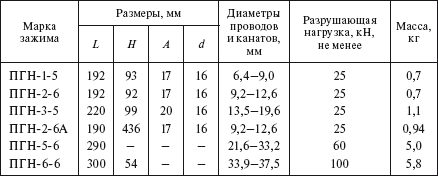

Таблица 1.103
Поддерживающие зажимы типа ПГН (см. рис. 1.24, б)
Таблица 1.104
Поддерживающие зажимы типа 2ПГН, 3ПГН и 4ПГН для алюминиевых и сталеалюминиевых проводов диаметром 21,6—33,2 мм
В районах с частым образованием гололеда и в районах с повышенными нагрузками, где при низких температурах требуется увеличенный запас прочности, применяются зажимы типа ПГН-5-4, а также зажимы для двух и более проводов, разработанные на базе этих зажимов.
Таблица 1.105
Зажимы типа ПГН для районов с частыми гололедами и районов с повышенной нагрузкой
* С двумя точками крепления.
При монтаже проводов на промежуточно-угловых опорах для подвески проводов к гирляндам изоляторов применяются поддерживающие роликовые зажимы типа ПГУ, снабженные роликами, по которым производится раскатка и визирование проводов, что позволяет упростить монтаж алюминиевых и сталеалюминиевых проводов. Эти зажимы позволяют исключить из процесса сложную операцию по перекладке проводов из раскаточных роликов в зажимы с опусканием их на землю и подъемом на опоры.
