Скобы могут быть применены в любой комбинации с другими типами соединительной арматуры, в начале или в конце, что и определяет их полную универсальность.

Скобы выпускаются следующих типов: СК, СКД – с цепным шарниром; СКТ – трехлапчатые плоские.

Скобы типов СК и СКД с одной стороны имеют двухлапчатую проушину, а с другой стороны обеспечивают шарнирное цепное соединение. Скобы типа СК позволяют осуществлять переход со скобы одного ряда нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение.

Скобы удлиненные типа СКД имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины применить невозможно. Обозначения и основные размеры скоб приведены на

рис. 1.17 и в табл. 1.85 и 1.86.

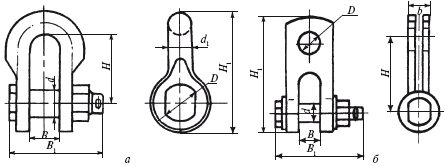

Рис. 1.17. Скобы для комплектования гирлянд изоляторов и тросовых креплений: а – типа СК и СКД; б – трехлапчатая типа СКТ

Таблица 1.85

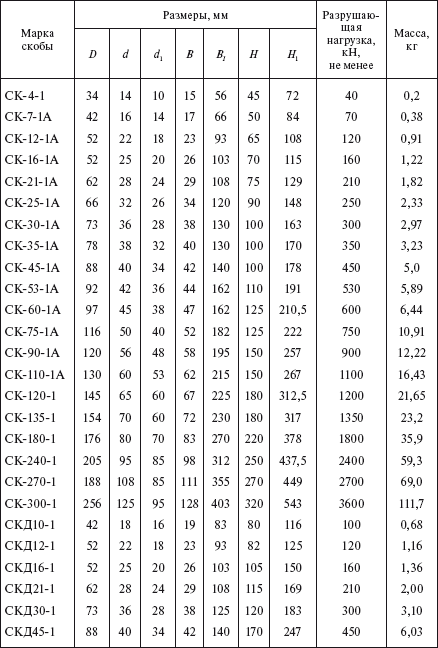

Скобы типов СК и СКД (см. рис. 1.17, а)

Таблица 1.86

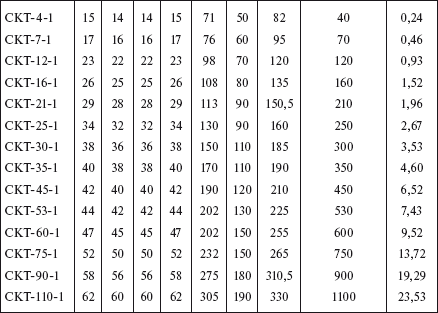

Скобы типа СКТ (см. рис. 1.17, б)

1.6.5. Промежуточные звенья

Промежуточные звенья предназначены для увеличения и регулирования длины подвески, перехода от одного вида соединения к другому, изменения расположения оси шарнирности соединения арматуры, рассчитанной на разные нагрузки.

Промежуточные звенья для воздушных линий электропередачи позволяют осуществить: удлинение изолирующих подвесок (звенья типов ПР, 2ПР, ПРТ); изменение плоскости шарнирности (звенья типа ПРВ); регулировку длин изолирующих подвесок (звенья типов ПРР, ПТР); удобный монтаж (звенья типа ПТМ); переход соединения арматуры с различными разрушающими нагрузками (звенья типа ПРТ, ПРС).

Общие виды и основные размеры промежуточных звеньев даны на рис. 1.18 и 1.19 и в табл. 1.87-1.92.

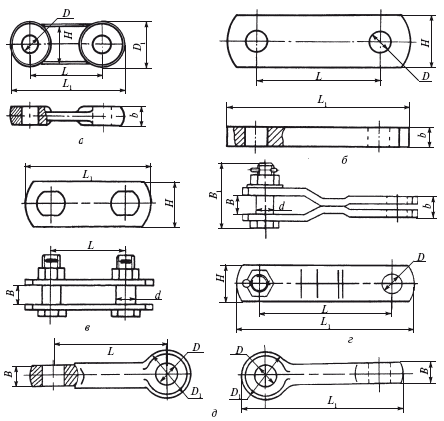

Рис. 1.18. Промежуточные сцепные звенья:

а и б – прямые типа ПР; в – двойные типа 2ПР; г – трехлапчатые типа ПРТ; д – вывернутые типа ПРВ

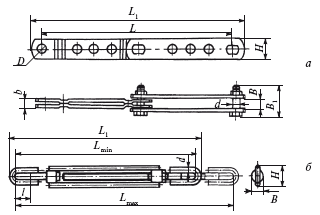

Рис. 1.19. Промежуточные звенья регулируемые: а – типа ПРР; б – ПТР (талрепы)

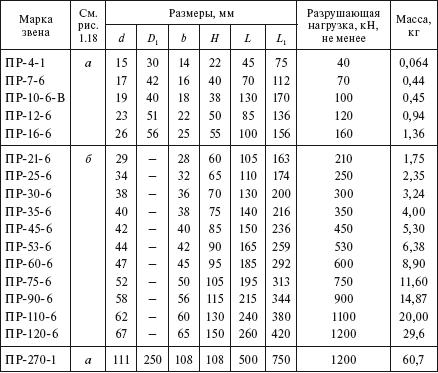

Таблица 1.87

Промежуточные звенья типа ПР

Таблица 1.88

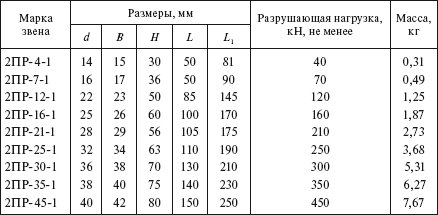

Промежуточные звенья двойные типа 2ПР (см. рис. 1.18, в)

Таблица 1.89

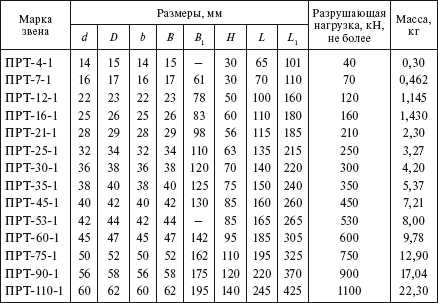

Промежуточные звенья трехлапчатые типа ПРТ (см. рис. 1.18, г)

Промежуточные звенья вывернутые типа ПРВ состоят из круглого стержня, имеющего на концах однолапчатые проушины, которые повернуты на 90° относительно друг друга. Звенья промежуточные

регулируемые типа ПРР состоят из четырех пластин, которые попарно образуют двухлапчатую и однолапчатую части звена. В пластинах на различном расстоянии выполнены отверстия, что позволяет с помощью перестановки пальцев в отверстиях изменять длину звена и за счет этого менять длину изолирующей подвески. Звено комплектуется двумя пальцами с резьбовыми концами, гайками и шплинтами.

Таблица 1.90

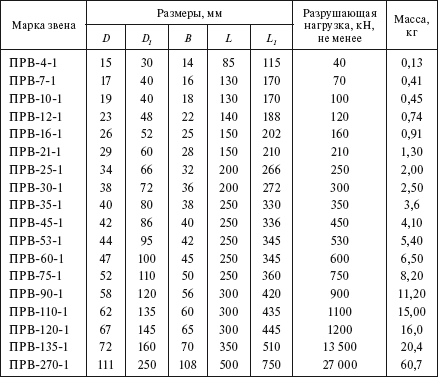

Промежуточные звенья вывернутые типа ПРВ (см. рис. 1.18, д)

Таблица 1.91

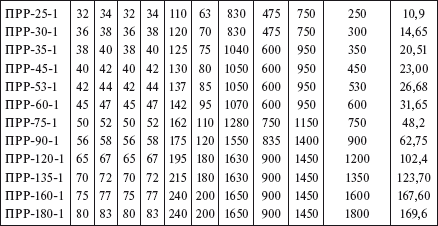

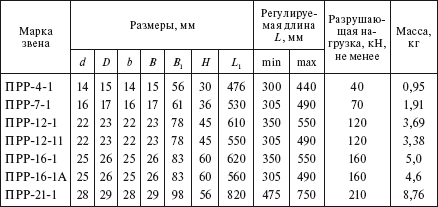

Промежуточные регулируемые звенья типа ПРР (см. рис. 1.19, а)

Промежуточные звенья типа ПТР – талрепы имеют плавную регулировку длины за счет винтовой нарезки на подвижных деталях. После доведения длины изолирующих подвесок до нужного размера винты талрепа фиксируются от поворота контргайками.

Таблица 1.92

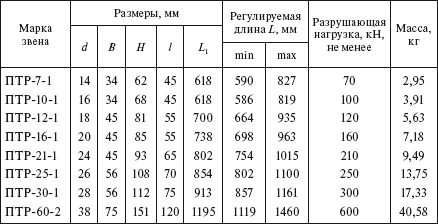

Промежуточные звенья ПТР (талрепы) с бесступенчатой регулировкой длины (см. рис. 1.19, б)

Промежуточные звенья двойного типа 2ПРР, служащие для увеличения и регулирования длины подвески, состоят из одинаковых пластин по типу 2ПР с тремя отверстиями посередине.

Промежуточные монтажные звенья типа ПТМ относятся к специальным типам арматуры, которые включаются в состав поддерживающих и натяжных изолирующих подвесок для обеспечения удобства монтажа и эксплуатации. Конструкция и основные размеры этих звеньев представлены на рис. 1.20 и в табл. 1.93.

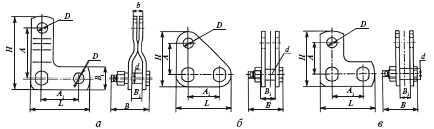

Рис. 1.20. Звенья промежуточные монтажные типа ПМТ

Таблица 1.93

Звенья промежуточные монтажные типа ПТМ

1.6.6. Коромысла

Коромысла являются промежуточными элементами при комплектации двухцепных или многоцепных изолирующих подвесок, позволяющих обеспечивать равномерное распределение нагрузок между отдельными цепями изоляторов посредством их шарнирного соединения. Коромысла применяются также для присоединения к одноцепным изолирующим подвескам двух, трех и более проводов фазы.

Расстояние между точками крепления цепей изоляторов должно быть не менее 400 мм для изоляторов, имеющих диаметр изолирующей части до 300 мм, и не менее 450 мм для изоляторов, имеющих диаметр изолирующей части до 370 мм.

Конструкция и основные параметры универсальных коромысел типа 2КУ и 3КУ для комплектования двухцепных и трехцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам приведены на рис. 1.21 и в табл. 1.94 и 1.95.

Рис. 1.21. Универсальные коромысла типа КУ для изолирующих подвесок и крепления проводов к изолирующим подвескам: а – двухплечевые типа 2КУ; б – трехплечевые типа 3КУ
