6. Установить пулемет на стойке, для чего взять пулемет левой рукой — за кожух (прижимая одновременно зажимную пружину средней опоры), а правой рукой — за приклад, повернуть пулемет прицелом вниз, ввести средней опорой в хомутик замка, повернуть пулемет в нормальное положение и отпустить зажимную пружину.

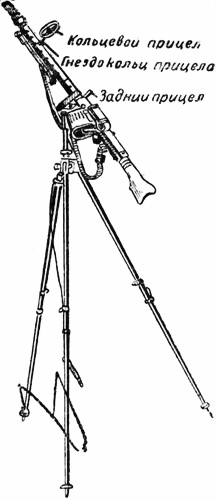

Рис. 36. Пулемет МГ-34 на зенитной треноге.

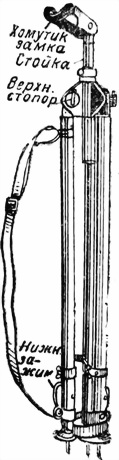

Рис. 37.
Для стрельбы с зенитной треноги удобно использовать ленточное питание с барабаном.
Снаряжение ленты
1. Ленту можно снарядить вручную или при помощи машинки.
2. Для снаряжения ленты вручную вставлять патроны в гнезда ленты так, чтобы выступ пружинящего отростка звена заскакивал в кольцевую выточку шляпки патрона и фиксировал его.
ПУЛЕМЕТЫ СИСТЕМЫ МАКСИМА
Станковый пулемет МГ-08 и ручные пулеметы МГ-08/15 и МГ-08/18 (рис. 38, 39 и 40)
Общие сведения
| МГ-08 | МГ-08/15 | МГ-08/18 | |
|---|---|---|---|
| Калибр, мм | 7,92 | 7,92 | 7,92 |
| Скорострельность (выстрелов в минуту) | 500 | 500 | 500 |
| Прицельная дальность: | |||
| прямой наводкой | 2400 м | 2000 м | 2000 м |
| непрямой наводкой | 3500 м | – | – |
| Действительный огонь до | 2000 м | 800–1000 м | 800–1000 м |
| Режим огня, очередь | 10 и более выстрелов | 3-10 выстрелов | 3-6 выстрелов |
| Охлаждение | водяное | водяное | воздушное |
| Вес | 60,7 кг со станком | 17,9 кг | 14,5 кг |
Для всех указанных пулеметов применяется один и тот же патрон типа Маузер. Матерчатая лента рассчитана на 250 патронов для станкового пулемета и на 100 патронов для ручных. Патроны имеют легкую или тяжелую пули. Кроме немецких можно использовать польские патроны.

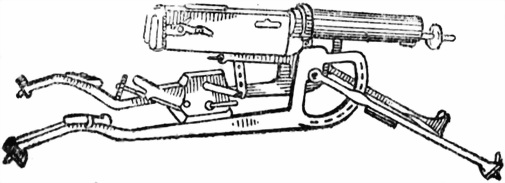

Рис. 38. Станковый пулемет МГ-08 (Максима) на станке-салазках.

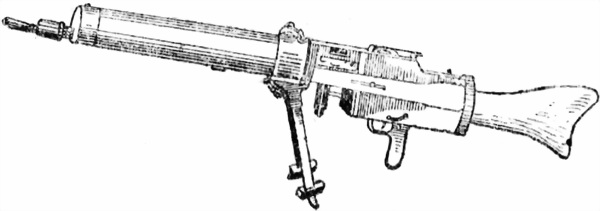

Рис. 39. Ручной пулемет МГ-08/15.
По принципу устройства и работы механизмов все названные пулеметы не отличаются от нашего станкового пулемета системы Максима; поэтому при пользовании ими применять все приемы и способы, изложенные в НСД-38
Необходимо обратить внимание на следующие особенности немецких пулеметов системы Максима:
1) при нажатии на спуск у станкового пулемета предохранитель следует отклонять вправо;

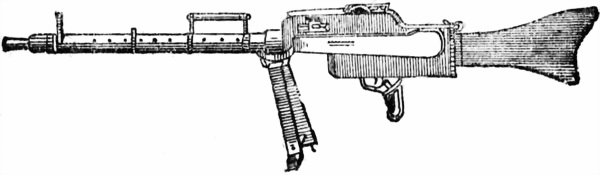

Рис. 40. Ручной пулемет МГ-08/18.
2) коробка с лентой у ручных пулеметов надевается на специальные направляющие на правой стороне короба;
3) при разборке затыльник у станкового пулемета и приклад с затыльником у ручных пулеметов поворачивать книзу, вынув предварительно верхний болт;
4) у ручных пулеметов сошки ставятся в переднее или среднее положение, смотря по надобности;
5) при подготовке к стрельбе ручного пулемета МГ-08/18 наматывать сальники и наливать воду не нужно, так как охлаждение воздушное.
РУЧНОЙ ПУЛЕМЕТ МГ-13 (ДРЕЙЗЕ)
Общие сведения
Скорострельность 550 выстрелов в минуту
Прицельная дальность 2000 м
Действительный огонь до 1200 м
Режим огня очереди по 3–5 выстрелов
Калибр 7,92 мм
Вес пулемета 12 кг
Емкость магазина 25 патронов
Для стрельбы из пулемета используются патроны Маузера с тяжелой и легкой пулей. Можно использовать, кроме немецких, польские патроны.
Установка прицела
1. Поставить мушку в вертикальное положение.
2. Большим и указательным пальцами правой руки сжать защелки хомутика прицельной рамки и передвинуть хомутик до совмещения переднего края его с чертой требуемого деления на рамке прицела.
Цифра показывает дальность в сотнях метров.
Для стрельбы по воздушным целям нужно:
1) поставить кольцевой прицел в специальное основание на кожухе;
2) поставить в вертикальное положение рамку, которая служит целиком;
3) при движении самолета слева направо левую сторону кольца считать мушкой; при прицеливании прорезь на рамке, левая сторона кольца и самолет должны составлять прямую линию. При движении самолета справа налево прицеливаться по правой стороне кольца. При движении самолета на пулемет прицеливаться по нижней части кольца. При движении самолета от пулемета прицеливаться по верхней части кольца.

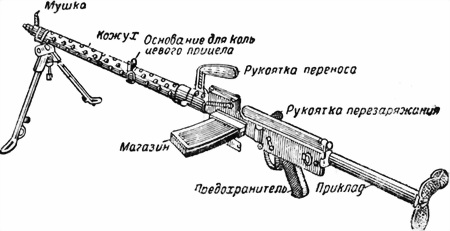

Рис. 41. Общий вид пулемета МГ-13.
Заряжание пулемета
1. Поставить пулемет на сошки.
2. Нажать на защелку в задней части приемника магазина; при этом откроется дверца приемника, предохраняющая от попадания грязи, когда магазин не вставлен.
3. Левой рукой вставить магазин — сначала переднюю, более короткую часть, затем заднюю (рис. 42); при правильной постановке магазина должен произойти легкий щелчок.
Рис. 42. Как вставить магазин.
4. Правой рукой оттянуть рукоятку перезаряжания в крайнее заднее положение и отпустить ее, при этом курок станет на боевой взвод, а затвор пошлет патрон в патронник.
Производство стрельбы
Из пулемета можно вести одиночный и автоматический огонь. Как правило, ведется автоматический огонь.
Для автоматического огня нажимать пальцем на нижнюю часть спускового крючка; для стрельбы очередями — после 3–5 выстрелов отпустить спусковой крючок.
