• монтаж гидравлической схемы;
• подключение блока управления;
• прокачка системы охлаждения;
• проверка и испытания.
Перед установкой ТА снимите положительную клемму с аккумулятора и слейте охлаждающую жидкость. Эффективная работа УОПД обеспечивается при обязательном наличии на автомобиле исправного термостата системы охлаждения. В качестве охлаждающей жидкости (ОЖ) необходимо применять только паспортные жидкости. Воду применять недопустимо.
Ввиду увеличения общего объема жидкости увеличится перепад уровней ОЖ в расширительном бачке. Поэтому максимальный уровень ОЖ в
Определение места расположения ТА. Наиболее предпочтительно вертикальное или наклонное расположение ТА, при котором патрубки находятся внизу. Место расположения ТА определяет всю компоновочную схему установки. Для ВАЗ 2110/11/12 тепловой аккумулятор устанавливается на кронштейне, закрепляемом на левой передней стойке (рис. 5.3).

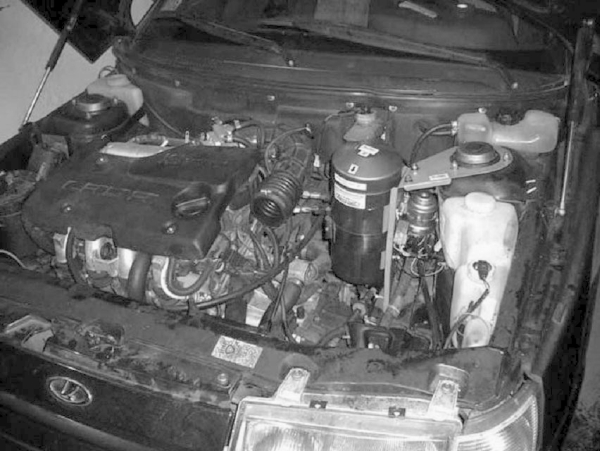

Рис. 5.3. Установка ТА на автомобили ВАЗ 2110/ 11/12: вид моторного отсека с установленным ТА (от «АвтоПлюсМади»).
В автомобилях ВАЗ 2109/08 установка ТА производится почти вертикально на внутренний брызговик (кожух) колесной ниши правого крыла, находящийся под капотом. В кожухе крыла прорезается отверстие, в котором и располагается ТА, при этом часть его опускается внутрь кожуха.
ТА на автомобилях ВАЗ 2104/05/06/07 устанавливается на передней части левого брызговика с наклоном от левой фары к нижней части основного радиатора. Положение ТА ориентируется так, чтобы между его корпусом и крышкой лампы фары осталось достаточно места для ее снятия.
Если ТА устанавливается на автомобиль, не упомянутый выше, то полезно сделать шаблон ТА из картона и найти с его помощью подходящее место установки.
Монтаж гидравлической схемы. Монтаж состоит из подсоединения элементов ТА к системе охлаждения двигателя в соответствии с гидравлической схемой (рис. 5.4).

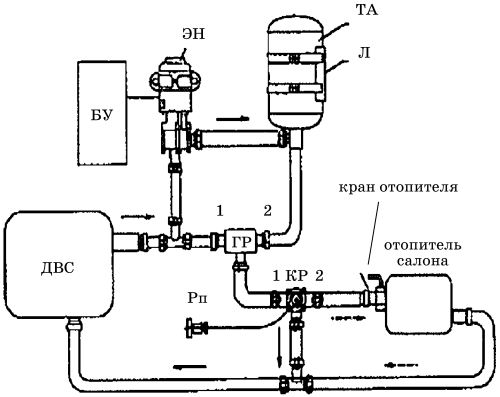

Рис. 5.4. Гидравлическая схема соединений (от «АвтоПлюсМади»).
Монтаж гидравлических соединений составляет наиболее трудоемкую часть всей установки. Все шланги должны быть тщательно затянуты хомутами и не иметь изломов.
Подключение блока управления. Блок управления размещается под панелью приборов, слева от рулевой колонки. Кнопка «ПУСК» устанавливается в любом удобном для водителя месте. Жгуты проводов БУ подключаются согласно схеме соединений. Провод питания для электронасоса пропускается через перегородку моторного отсека и подключается к разъему электронасоса. Вывод «АКБ» подключается к блоку предохранителей (или замка зажигания) на любую клемму, где имеется напряжение при выключенном зажигании.
Прокачка системы охлаждения. При заполнении системы охлаждающей жидкостью (ОЖ) следует обратить особое внимание на удаление воздуха из системы охлаждения мотора и УОПД.
Заполнение системы ведется в следующей
• включить питание тумблером на блоке управления;
• залить ОЖ в систему охлаждения, заполнив полностью радиатор и до половины расширительный бачок;
• включить режим «технологический пуск». Для этого необходимо нажать и удерживать в нажатом состоянии кнопку «Пуск» в течение 2–3 с до включения электронасоса. После этого кнопку отпустить. Выключение электронасоса производится повторным нажатием кнопки. Этот режим включается только при непрогретом ДВС или через 20 минут после его остановки. Доливайте ОЖ по мере снижения ее уровня в расширительном бачке. Для контроля заполнения ТА рекомендуется контролировать выход жидкости через верхний конец временно отсоединенного от тройника выходного шланга термоса.
ВНИМАНИЕ!
Процесс прокачки контура УОПД заканчивается только после полного заполнения ТА ОЖ (дополнительный объем доливаемой жидкости должен быть не менее объема ТА, приведенного в таблице параметров). Признаком окончания процесса является отсутствие выходящих воздушных пузырей в горловине радиатора и соответствие объема добавленной жидкости.
После стабилизации уровня ОЖ закрыть пробку расширительного бачка. Выключить электронасос.
Запустить мотор, прогреть до рабочей температуры. При этом следить за уровнем ОЖ в расширительном бачке. По необходимости производить доливку.
После 15 минут работы мотора включится режим зарядки ТА. После его окончания заглушить мотор и заполнить расширительный бачок до штатного уровня. Для контроля полного заполнения системы ОЖ вновь запустить мотор и проехать на автомобиле 30–45 минут. После поездки проверить уровень ОЖ, при необходимости долить.
О добавлении охлаждающей жидкости
Если при значительном охлаждении автомобиля (-30 °C) уровень ОЖ в расширительном бачке существенно понизится, то не торопитесь доливать. Включите УОПД, запустите мотор, прогрейте его, зарядите ТА. Если после этого уровень ОЖ будет недостаточен, только тогда доливайте ОЖ.
Проверка и испытания. Итак, установка закончена. Начинается нормальная эксплуатация, а с нею и проверки эффективности. Фиксируйте все результаты пуска: время хранения, значения окружающей температуры, а также длительность и число попыток пуска. Если наблюдается довольно низкая наружная температура, то главный результат – успешный и легкий запуск двигателя будет налицо! Качественно оценка может быть произведена по уменьшению времени пуска и прокрутки стартера. Интересно будет и время прогрева двигателя до температуры
+4 °C°. Оно с УОПД может быть уменьшено в 2–3 раза. Можно измерить температуру головки блока контактным датчиком, которым оснащены многие мультиметры. Не обольщайтесь: головка блока не будет ощутимо теплой. Ведь главный прогрев произошел внутри рубашки цилиндров. Проколов шланг и поместив в место прокола контактный датчик, можно измерить температуру жидкости, входящей или выходящей из ТА, что позволит узнать, как сохраняется тепло в ТА. Впрочем, ваши измерения не могут улучшить эффект подогрева.
