Глава 5
Тепловые аккумуляторы
Устройство и принцип работы или пуск двигателя «на халяву»
Среди технических средств, обеспечивающих уверенный запуск двигателя зимой, выделяется одно оригинальное, в буквальном смысле не требующее дополнительной энергии. Это устройство – аккумулятор тепла, или, как витиевато назвали его разработчики, устройство облегчения пуска двигателя (УОПД). Его действие основано на накоплении тепловой энергии во время работы двигателя (т. е. во время движения автомобиля), ее сохранении и затем использовании для подогрева
Нужно указать, что сама первоначальная идея принадлежит канадскому доктору Шатцу, воплотившему ее в конце 90-х гг. в системе CENTAUR и получившему специальную премию за оригинальное и экологически чистое устройство. В созданных в России системах УОПД для хранения тепла используется тепловой аккумулятор (ТА), представляющий двойной металлический цилиндр с вакуумной изоляцией. Носитель тепла – стандартная охлаждающая жидкость двигателя автомобиля (тосол, антифриз). При движении автомобиля специальным насосом системы горячая жидкость периодически закачивается в тепловой аккумулятор. Этот процесс получил название заряда ТА. Таким образом, после остановки двигателя в ТА находится горячая охлаждающая жидкость, которая с течением времени все же остывает. Однако она через сутки и более (а для более мощной модели – до трех суток) остается достаточно теплой, чтобы ее тепло могло подогреть двигатель. Перед запуском холодного двигателя осуществляется разряд ТА, при котором хранящаяся в нем жидкость закачивается электронасосом в двигатель. В результате двигатель прогревается. Кроме прямого назначения в виде предпускового подогрева двигателя надо указать и возможность использовать УОПД для ускоренного обогрева салона. Эффективность подогрева рассмотрим ниже.
В состав устройства входят (рис. 5.1):
• тепловой аккумулятор;
• электронасос;
• гидрораспределитель;
• трехходовой кран;
• блок управления.

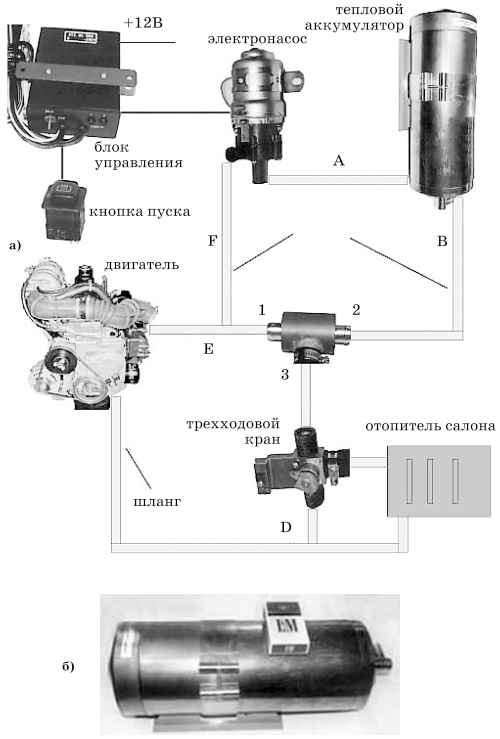

Рис. 5.1. Функциональная блок-схема УОПД (а) и тепловой аккумулятор (б).
Особенностью устройства является наличие нескольких шланговых соединений (на рис. 5.1 двойная шина), обеспечивающих взаимодействие устройства со штатной системой охлаждения автомобиля. Соединений относительно много, но они несложны, не требуют специальных навыков и могут быть выполнены самостоятельно. Как было сказано выше, электронасос закачивает горячую охлаждающую жидкость в ТА при его заряде и затем при запуске холодного двигателя прокачивает ее через двигатель для его подогрева (в режиме разряда ТА). Управление электронасосом осуществляет блок управления, режимы работы которого включаются кнопкой. Блок задает интервалы прокачки охлаждающей жидкости из ТА в двигатель при его подогреве (разряде) и заряде. Особую роль выполняет гидрораспределитель, который представляет из себя гидроклапан, автоматически изменяющий направление потока жидкости под воздействием давления жидкости в подходящих к нему шлангах. Срабатывает он только при включении питания электронасоса. При нормальной работе двигателя (УОПД не функционирует) гидроклапан соединяет направления 1–3 и направляет поток жидкости по линии E-С-D-Двигатель, минуя ТА. При работающем электронасосе гидрораспределитель обеспечивает пропускание потока по направлениям 2–3, и поток охлаждающей жидкости идет по линии А-B-C-D-Двигатель-E-F. Трехходовой кран служит для обхода отопителя салона, когда закрыт его собственный кран. Управляется кран с помощью рукоятки ручного привода, устанавливаемой в салоне автомобиля и соединенной тросиком с краном.

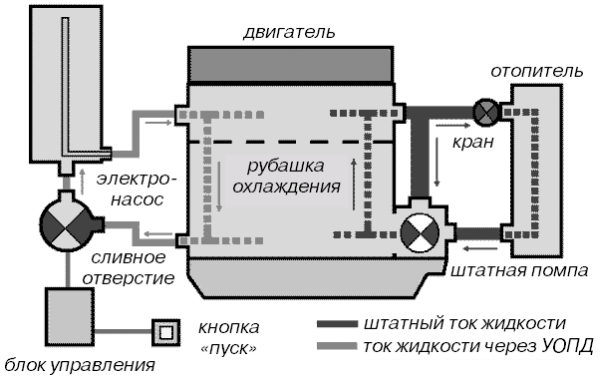

Рекомендуемая для автомобилей ВАЗ схема подключения УОПД-0,2 (рис. 5.2) использует сливное отверстие в блоке цилиндров для забора охлаждающей жидкости из рубашки охлаждения двигателя. Такую схему можно использовать практически для всех отечественных автомобилей, имеющих сливное отверстие в блоке цилиндров двигателя. Схема позволяет с наименьшими затратами и минимальным вмешательством в штатную систему охлаждения произвести монтаж оборудования и с наибольшей эффективностью использовать УОПД.
Рис. 5.2. Схема подключения УОПД-0,2 (от «АвтоПлюсМади»).
Типы систем

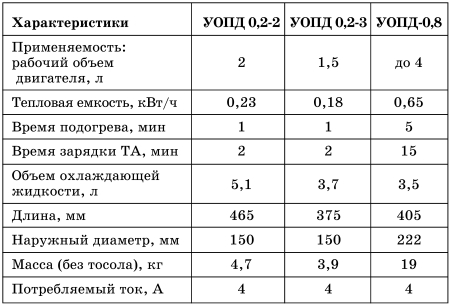

Системы УОПД представлены в трех модификациях (табл. 5.1): две младшие модели УОПД 02-2 и УОПД 02-3 и одна более мощная система УОПД-0,8. Младшие модели предназначены для автомобилей
Модель УОПД-0,8 принципиально отличается от младших моделей своей конструкцией. Ее ТА представляет пакет герметично заваренных капсул, наполненных плавящимся веществом (соли натрия). Этот пакет помещен в сосуд из нержавеющей стали с высокоэффективной вакуумно-порошковой термоизоляцией. ТА также включается в систему охлаждения автомобиля, и горячая охлаждающая жидкость омывает капсулы, передает им тепло, расплавляя вещество, и тем самым аккумулирует тепло. Благодаря термоизоляции тепло в ТА может храниться до 2 и более суток. Перед запуском холодного двигателя электронасос прокачивает через ТА жидкость, вещество капсул отдает жидкости накопленное тепло и само кристаллизуется. Поскольку переход вещества из жидкого состояния в твердое происходит при высокой и постоянной температуре в +64 °C, данный принцип аккумулирования тепла обладает высокой эффективностью и характеризуется большой теплоемкостью. Как следует из приведенного описания принципа, процесс аккумулирования тепла и его отдачи является несколько инерционным. Поэтому в устройстве увеличены время заряда и время разряда ТА.
Режимы работы
В устройстве можно выделить четыре режима работы:
• заряд ТА;
• режим хранения;
• разряд ТА – подогрев двигателя;
• обогрев салона.
Заряд ТА. Очевидно, что перед использованием устройства для подогрева двигателя его ТА должен быть заполнен горячей охлаждающей жидкостью, то есть заряжен. Первый заряд ТА происходит автоматически через 15 минут после запуска двигателя и его прогрева. Жидкость нагнетается в ТА электронасосом: в младших моделях в течение 1 минуты, в старшей (УОПД-0,8) – 6-15 минут. Вытесненная из ТА холодная жидкость поступает в систему охлаждения двигателя, несколько снижая его температуру. Блок управления в дальнейшем периодически повторяет заряд ТА каждые 15 минут. По необходимости, чтобы повторить заряд, нужно нажать кнопку пуска. Для повышения эффективности работы устройства желательно проводить заряд при максимально высокой температуре охлаждающей жидкости. Иногда может потребоваться 2–3 последовательных цикла заряда.
Хранение. Режим наступает с момента остановки двигателя. ТА заполнен горячей жидкостью, температура которой из-за утечек тепла снижается. Однако в любой момент времени тепловая энергия ТА может быть использована для подогрева двигателя или салона. Охлаждение жидкости происходит по экспоненте с постоянной времени: для моделей УОПД-0,2–2; УОПД-0,2–3 она примерно равна 20 часам; УОПД-0,8 – 68 часам. Напомним, что при интервале, равном постоянной времени, ТА сохранит всего 37 % первоначально накопленной тепловой энергии. А при интервале 60 часов для младших моделей и 200 часов для УОПД-0,8 температура жидкости в ТА сравняется с окружающей, т. е. он полностью остывает, и подогрев двигателя становится невозможен.
Разряд ТА, подогрев двигателя. Разряд ТА производится перед пуском двигателя с целью его подогрева. Нажатие кнопки пуска вызовет включение электронасоса. Горячая жидкость из ТА поступает в малый контур системы охлаждения двигателя. Для более эффективного подогрева отопитель салона надо выключить. Процесс подогрева в младших моделях отличается от старшей. В младших моделях время работы электронасоса ограничено 30–40 секундами. Этого интервала достаточно для перекачки горячей жидкости из ТА в двигатель. Причем процесс перекачки идет путем замещения холодной жидкости горячей без их перемешивания, что способствует более интенсивному подогреву двигателя. В модели УОПД-0,8 прокачка жидкости занимает 5–8 минут, для того чтобы капсулы с солями отдали все тепло. За это время происходит несколько полных циркуляций жидкости. Поступая в двигатель, горячая жидкость естественно охлаждается. Степень охлаждения зависит от массы двигателя, объема находящейся в нем жидкости и, конечно, от температуры окружающей среды. Значения температуры охлаждающей жидкости в двигателе могут служить показателем эффективности подогрева.
Обогрев салона. Данный режим позволяет использовать тепло жидкости в ТА для обогрева салона при неработающем двигателе. Предварительно надо открыть кран отопителя и включить вентилятор, затем нажать пусковую кнопку и держать ее 2–3 секунды. Электронасос включится на 15 минут и будет непрерывно прокачивать через отопитель теплую жидкость из ТА. Режим можно выключить вручную, повторно нажав пусковую кнопку.
