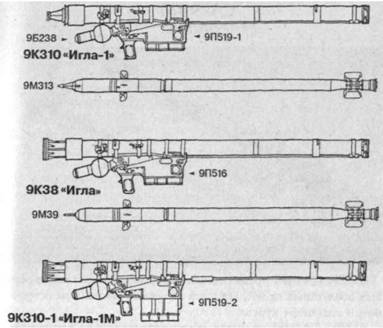

Позднее, в основном для ВДВ, был разработан вариант переносного ЗРК «Игла-Д» с ЗУР и пусковой трубой, который транспортируется в виде двух секций, соединяемых перед боевым применением. Это позволило улучшить «десантируе- мость» комплекса и обеспечить удобство его переноски.
Был также разработан блок, обеспечивающий применение двух ЗУР в пусковых трубах, для использования в наземных пусковых установках и в качестве вооружения вертолетов в комплексе «Игла-В».

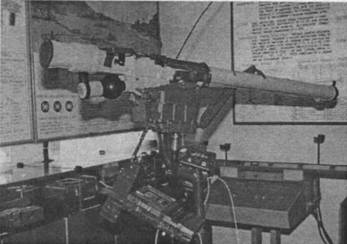

Спаренная опорно-пусковая установка «Джигит»
Пуск
Для обеспечения одновременного применения двух ЗУР разработан вариант комплекса с турелью («Джигит»), в котором стрелок-зенитчик размещается во вращающемся кресле и вручную осуществляет наведение пусковой установки на цель.
Кроме того, был разработан вариант переносного ЗРК «Иг- ла-Н» с более мощной боевой частью. Масса комплекса возросла на 2,5 кг. За счет небольшого снижения таких показателей, как скорости поражаемых целей на встречных и до- гонных курсах (до 340 и 280 м/с соответственно), вероятность поражения целей увеличена на 25-50%.
Переносной ЗРК «Игла-1» экспортировался за рубеж, применялся в локальных боевых действиях.
По опубликованным данным, большинство потерь авиации многонациональных сил в войне 1991 г. связано с применением иракцами переносных ЗРК. Ими, в частности, было сбито четыре самолета вертикального взлета и посадки AV-8B «Харриер».
Комплекс поставлялся в следующие страны: Анголу, Болгарию, Ботсвану, Венгрию, Вьетнам, Индию, Ирак, КНДР, Кубу, Ливию, Никарагуа, ОАЭ, Перу, Руанду, Саудовскую Аравию, Сирию, Словакию, Финляндию, Эфиопию, Югославию.
В Болгарии и КНДР производится по лицензии.

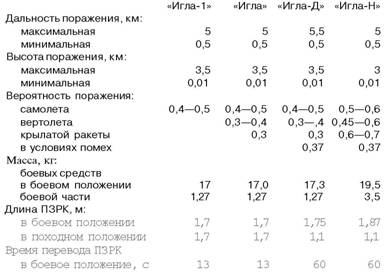

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

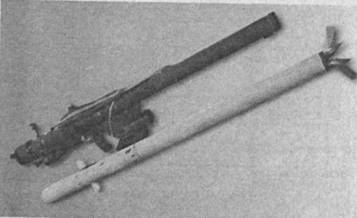

СА-94М
(РУМЫНИЯ)
ПЗРК СА-94М предназначен для уничтожения маневренных воздушных целей, летящих на малых высотах на встречном и догонном курсах.
ПЗРК СА-94М является модернизированным вариантом ПЗРК СА-94, в котором усовершенствованы электронное оборудование, выполненное по современной технологии, источник питания, имеющий малое время выхода на режим, и система индикации угла упреждения, вводимого стрелком при открытии огня.
В результате модернизации ПЗРК увеличились вероятность поражения цели ракетой и надежность предпусковых операций, возросла точность наведения ракеты на цель и улучшились возможности стрельбы в дневных и ночных условиях.
Основу ПЗРК СА-94М составляют боевая система и система технического обслуживания и обучения. В состав боевой системы входят ракета А-94М в транспортно-пусковом контейнере, источник питания и система индикации угла упреждения.
В состав системы технического обслуживания и обучения входит модернизированная система технической проверки комплекса (I.V.
– 94М) и полевой комплект обучения (IA.C-94).
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения максимальная, км:
на встречном курсе 3,3
на догонном курсе 4 5
Дальность поражения минимальная, км:
на встречном курсе 0,5
на догонном курсе 0,6
Высота поражения, км:
максимальная 2,3
минимальная 0,03
Максимальная скорость ракеты, м/с:
на встречном курсе 260
на догонном курсе 310
Время выхода на режим
источника питания, с 1,3
Тип боевой части осколочного типа
Тип взрывателей контактный и неконтактный
Система введения
угла упреждения ручная, с автономного индикатора
значения
«Стингер»
(США)
Переносной зенитный ракетный комплекс предназначен для поражения самолетов (включая сверхзвуковые) и вертолетов, совершающих полет на малых и предельно малых высотах. Обстрел может производиться как на догонных, так и на встречных курсах. Разработку комплекса фирма «Дженерал дайнемикс» начала в 1972 г. Основой послужило проведение работ по программе АСДП (ASDP - Advanced Seeker Development), начавшейся в конце 60-х годов незадолго до начала серийного производства ПЗРК «Ред Ай». Разработка была завершена в 1978 г., когда фирма приступила к производству первой партии образцов, испытания которой проводились в 1979-1980 гг. С 1981 г. комплекс производится серийно и поставляется сухопутным войскам США и различных государств Европы.
ПЗРК состоит из ЗУР в транспортно-пусковом контейнере (ТПК), оптического прицела для визуального обнаружения и сопровождения воздушной цели, а также приближенного определения дальности до нее, пускового механизма, блока энергоснабжения и охлаждения с электрической батареей и емкостью с жидким аргоном, аппаратуры опознавания «свой-чужой» AN/PPX-1. Электронный блок последней носится за поясом стрелка зенитчика.
Ракета выполнена по аэродинамической схеме «утка». В носовой части находятся четыре аэродинамические поверхности, две из которых являются рулями, а две другие остаются неподвижными относительно корпуса ЗУР. Для управления с помощью одной пары аэродинамических рулей ракета вращается относительно своей продольной оси, а сигналы управления, поступающие на рули, согласуются с ее движением относительно этой оси. Начальное вращение ракета приобретает за счет наклонного расположения сопел стартового ускорителя относительно корпуса. Для поддержания вращения ЗУР в полете плоскости хвостового стабилизатора установлены под некоторым углом к ее корпусу. Управление полетом ЗУР с помощью одной пары рулей позволило существенно сократить массу и стоимость аппаратуры управления полетом. Твердотопливный маршевый двигатель ракеты разгоняет ее до скорости равной М2,2. Включение двигателя происходит после отделения стартового ускорителя и удаления ракеты от стрелка на расстояние порядка 8 м.
Боевое снаряжение ЗУР состоит из осколочно-фугасной боевой части, взрывателя ударного типа и предохранительно- исполнительного механизма, обеспечивающего снятие ступеней предохранения взрывателя и выдачу команды самоликвидации в случае промаха ракеты.
Ракета размещается в цилиндрическом герметичном транспортно-пусковом контейнере из стеклопластика. Концы контейнера закрыты разрушающимися при пуске ракеты крышками. Передняя выполнена из пропускающего ультрафиолетовое и инфракрасное излучение материала, что позволяет ГСН производить захват цели, не разрушая уплотнения. Герметичность ТПК позволяет хранить ракеты без технического обслуживания и проверок в течение 10 лет.
К настоящему времени разработаны три модификации ПЗРК: «Стингер» (базовая), «Стингер» ПОСТ (POST - Passive Optical Seeket Technology) и «Стингер-РМП» (RMP - Reprogrammable Micro Processor). Модификации отличаются типами головки самонаведения, используемыми на зенитных управляемых ракетах ПМ-92 модификаций А, В и С соответственно.
Пусковой механизм, с помощью которого производятся подготовка и пуск ракеты, подсоединяется к ТПК специальными замками. Электрическая батарея блока энергоснабжения и охлаждения подключается к бортовой сети ракеты через штепсельный разъем, а емкость с жидким аргоном к системе охлаждения - через штуцер. На нижней поверхности пускового механизма находится разъем для подключения аппаратуры опознавания, а на рукоятке - спусковой крючок с одним нейтральным и двумя рабочими положениями. При его переводе в первое рабочее положение активизируется блок энергоснабжения и охлаждения, происходит раскрутка гироскопов и происходит подготовка ракеты к пуску. Во втором положении активизируется бортовая электрическая батарея и срабатывает воспламенитель стартового двигателя ЗУР.
