Зенитные ракетные комплексы
Шрифт:
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная (в зависимости от типа цели) 5,0-6,0 минимальная 0,3
Высота поражения, км:
максимальная 3,0
минимальная 0,005
Длина ракеты, м 1,86
Диаметр ракеты, м 0,0925
Размах крыльев, м 0,2
Масса, кг:
ракеты 19,0
боевой части 12,6
Максимальная скорость ракеты, М 2,5
Тип боевой части: осколочно-фугасный с контактным
и неконтактным взрывателями Время перезаряжания, мин нет данных
Метод наведения ракеты пассивное ИК-самонаведение
«Кроталь»
(ФРАНЦИЯ)
В 1964
Создаваемый комплекс получил южноафриканское наименование «Cactus». После испытаний, проведенных в 1971 г., первые комплексы «Cactus» были в течение двух лет поставлены ЮАР.
После интенсивных испытаний, проводимых по заказу ВВС Франции в 1972 г., данный комплекс под названием «Кроталь» принят на вооружение французскими ВВС. Комплекс предназначен для противовоздушной обороны авиационных баз. К 1978 г. на вооружение было принято 20 систем ПВО «Кроталь».
Обычно оборудование комплекса «Кроталь» монтируется на шасси P4R (колесная формула 4x4) и может размещаться в стационарном варианте.
Первые комплексы «Кроталь» производились под шифром «серия 1000». С 1973 г. в производство поступила «серия 2000», в ней комплекс был оборудован системой опознавания госпринадлежности и ТВ-камерой, «серия 3000» комплекса начала выпускаться с 1978 г. и принята на вооружение только ВВС Франции; в комплексах данной серии был реализован режим автоматического сопровождения цели с помощью ТВ-камеры.
«Серия 4000» начала производиться с 1988 г. (появилось оборудование радиосвязи, позволяющее обмениваться информацией между пунктами боевого управления на дальности до 10 км и иметь удаление пусковых установок от пункта боевого управление до 3 км). Наконец, начиная с 1994 г. начал выпускаться модернизированный вариант комплекса - Improved Crotale.
В комплексах «Кроталь» «серии 3000» после совершения марша необходимо было время для кабельной стыковки пункта боевого управления и пусковых установок, максимальная длина кабеля составляла 800 м. Тем самым время приведения комплекса в боевое положение составляло значительную величину. Поэтому комплексы «серии 4000» оборудованы LIVH (Liaison Inter Vehicule Hertzienne) - аппаратурой радиосвязи и мачтовым устройством. Кроме значительного уменьшения времени приведения комплекса в боевую готовность и увеличения дистанции между пунктом боевого управления и пусковыми установками повысилась его помехозащищенность, комплексу придана возможность ведения боевой работы без излучения РАС - с помощью тепловизора, осуществляющего сопровождение цели и ракет как в дневных, так и ночных условиях.
В ноябре 1988 г. на второй выставке вооружения AZIAN- DEX китайская корпорация CPMLEC представила комплекс противовоздушной обороны FM-80, размещаемый на двухосных прицепах, имеющий
Комплекс «Кроталь» работоспособен в любых погодных условиях. Типовой взвод состоит из пункта боевого управления (ACU) и от двух до трех пусковых установок, в батарею
(дивизион) входит два взвода. Комплекс не может вести боевые действия в движении, но после остановки ему требуется менее 5 мин для приведения в боеготовое состояние.
Шасси имеет бронированный корпус. Место водителя располагается в передней его части, рабочие места операторов и все оборудование - по центру корпуса. Моторный отсек занимает тыльную часть. С правой стороны корпуса имеется выход, крышка люка поднимается вверх. Шасси оборудовано системой кондиционирования воздуха.
После обнаружения и захвата цели на сопровождение ракета может быть запущена через 6,5 с. Скорость уничтожаемых воздушных целей составляет до Ml,2, а высота полета - от 50 до 3000 м. Эффективная поверхность рассеивания воздушных целей должна составлять 1 м2 . Вся информация в комплексах «серии 4000» передается от пункта боевого управления на пусковые установки по кабелю на расстояние до 800 м или по радиосвязи.
Пункт боевого управления осуществляет обзор воздушного пространства, обнаружение цели, опознавание ее государственной принадлежности и распознавание ее типа. Импульс- но-доплеровская РЛС обнаружения Mirador IV Е-диапазона монтируется сверху корпуса шасси, имеет скорость вращения 60 об./мин и способна обнаруживать низколетящие цели на дальности до 18,5 км, имеющие скорость полета в диапазоне от 35 до 400 м/с и высоту полета - от нескольких десятков до 4500 м. В состав оборудования пункта боевого управления входят: ЭВМ, работающая в режиме реального времени, панель с дисплеями и аппаратура связи, передающая в цифровом коде информацию на пусковые установки.

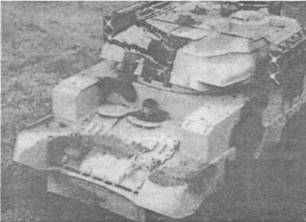

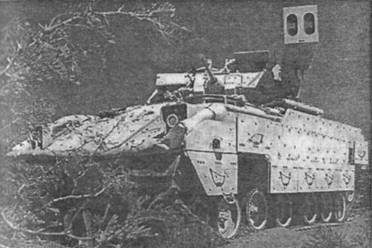

Пусковая установка: слева «Cactus» R-440, справа SAHV-3
Аналогичная ЭВМ устанавливается на пусковой установке и используется для вычисления данных по трассе цели и ее отображения на дисплеях. РЛС может обнаруживать до 30 целей с выделением 12 наиболее опасных из них для автоматического сопровождения.
Как только цель обнаружена, производится государственное опознавание ее принадлежности: информация, что цель - чужой самолет, отображается на дисплее. Данные о чужой цели с помощью аппаратуры связи передаются на одну из пусковых установок, где имеются боеготовые ракеты.
На пусковой установке смонтированы моноимпульсная РЛС наведения ракет с дальней границей зоны обнаружения до 17 км и 4 направляющие для ракет (по две с каждой стороны).
Пусковая установка имеет антенну с 10° диаграммой направленности для передачи команд наведения на ракету, аппаратурой измерения ошибки наведения ИК-системы слежения, блоком ТВ-системы слежения и наведения, оптической системой наблюдения, которая используется в сложной радиоэлектронной помеховой обстановке и при необходимости позволяет вести обзор пространства без радиоизлучения. Имеется цифровая ЭВМ, пульт оператора и аппаратура связи.
