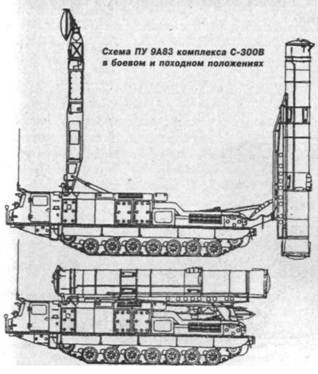

Создание ЗРС С-300В явилось значительным отечественным научно-техническим достижением, опережающим зарубежные замыслы.

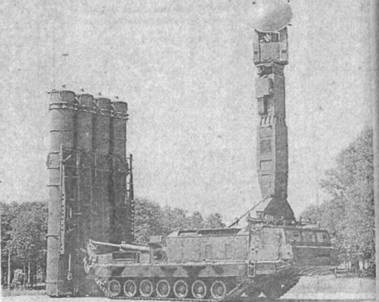

Разработанная в последние годы зенитная ракетная система «Антей-2500» обеспечивает возможность перехвата баллистических ракет с дальностью до 2500 км, максимальная дальность поражения аэродинамических целей увеличена до 200 км. В состав системы «Антей-2500» входят командный пункт 9С457М, РЛС кругового обзора 9С15М2, РЛС программного обзора 9С19М, многоканальные станции наведения ракет 9С32М, пусковые установки 9А83М, ЗУР 9М83М и 9M82M. Система способна одновременно обстреливать 24 аэродинамических цели или 16 баллистических ракет с ЭПР 0,02 м 2 , летящих со скоростями до 4500 м/с.

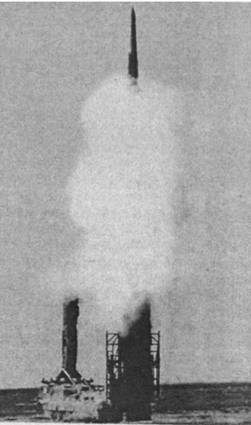

Пуск
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная дальность поражения аэродинамических целей, км 100,0
Высота поражения, км:
максимальная 30,0
минимальная 0,05 Высота поражения баллистических ракет, км:
максимальная 25,0
минимальная 1,0
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТ
< image l:href="#"/>«Chaparral»
(США)
Одним из первых шагов по созданию в США всепогодного зенитного ракетного комплекса стала программа создания ЗРК «Маулер». По многим причинам, и прежде всего из-за неприемлемой для серийного производства стоимости, американским специалистам не удалось достичь всех заданных характеристик.
В то же время успехи западноевропейских стран в создании мобильных систем ПВО ближнего действия (комплексы «Рапира», «Кроталь», «Роланд 1», «Роланд 2») заставили руководство военного ведомства США развернуть и финансировать ряд программ, таких как разработка самоходного ЗРК «Chaparral» и зенитных артиллерийских установок «Вулкан» в самоходном и буксируемом вариантах.
В качестве ракеты для ЗРК «Chaparral» была использована модернизированная ракета «Сайндвиндер-1а» класса «воздух-воздух» (AIM-9D) с инфракрасной головкой самонаведения.
Создание комплекса началось в 1964 г., а принятие на вооружение американской армией состоялось в 1969 г.
Стандартная конфигурация боевой машины ЗРК «Chaparral» состоит из двух главных элементов: гусеничного шасси М730, созданного на базе М548, и пусковой установки М54.
Экипаж - 4 человека: командир отделения (в ходе боя производит селекцию целей, их идентификацию и определяет порядок обстрела цели), старший стрелок (работает с пусковой установкой и управляет станцией, а в случае необходимости заменяет командира), водитель (наблюдает за воздушной обстановкой и при необходимости выполняет роль радиооператора) и второй (резервный) стрелок, задача которого - нахождение цели.
При необходимости состав экипажа позволяет вести боевую работу в течение 24 часов и более.
Шасси М730 имеет моторный отсек и отделение для боевого расчета. Его места располагаются в передней части шасси по боковым сторонам. Шасси оборудовано торсионной подвеской и водительской ИК-системой наблюдения. Шасси является амфибийным, в качестве движителя на воде используются траки.
Пусковая установка и станция управления, объединенные в М54, состоят из двигателя с электрическим генератором, места для хранения ракет, мест расположения экипажа и другого необходимого оборудования, а также пусковой платформы. Отделение для старшего стрелка, расположенное в башне, оборудовано кондиционером и регулируемым сиденьем. Как и у всех армейских систем, шасси имеет фильтро- вентиляционную установку. Двигатель может быть бензиновым (М48 и М48А1) или дизельным (М48А2 и М48АЗ), совместно с генератором они обеспечивают электропитанием все оборудование. При выходе из строя энергоблока боевая работа может быть продолжена
Информация о техническом состоянии ракеты и комплекса отображается на панели управления с помощью переключателей и индикаторов, что позволяет контролировать подготовку систем комплекса, производить выбор ракеты для стрельбы, определять последовательность их старта, а также производить тестирование систем боевой машины. Каждая ракетная пусковая установка имеет оборудование системы «свой-чужой» для распознавания цели.
Ракета MIM-72A имеет крестообразную форму с двумя парами рулей в передней и двумя парами рулей в задней части.
На пусковой установке находится четыре ракеты в боеготовом состоянии, еще восемь ракет - в боезапасе.
Модернизированная ракета, оснащенная новой ГСН, под обозначением MIM-72C принята на вооружение в 1978 г. Ее стартовый вес составляет 85,7 кг, в ней появилась новая боевая часть осколочно-фугасного типа М250. Новая ИК ГСН имеет обозначение AN/DAW-1B. Эффективная дальность поражения увеличена до 9000 м. Последующие модификации ракеты связаны с использованием малодымного ракетного двигателя М121.
Уничтожение цели в светлое время суток происходит следующим образом. Оповещение о наличии цели поступает от РЛС AN/MPQ49 или от визуального наблюдателя. Как только обнаружена цель, стрелок, вращая пусковую платформу, добивается попадания цели в центр прицела или в центр поля обзора ИК-прицела. Пусковая платформа может вращаться на 360° (вкруговую) по азимуту и по углу места от-9° до +90°.
Комплекс «Chaparral», размещенный на полуприцепе
После захвата цели в головных наушниках стрелка раздается тоновый сигнал (аналогично происходит и при попадании цели в область ИК-обзора) и он осуществляет пуск ракеты, созданной по принципу «выстрелил-забыл». Команды управления ракетой по методу пропорционального сближения вырабатываются от следящей системы и передаются на борт ракеты. Контактный взрыватель гарантирует, что подрыв боевой части произойдет и без прямого попадания ракеты в цель. Использование в ракете принципа «выстрели-забыл» позволяет после окончания стрельбы по одной цели начать поиск другой, осуществить ее захват и уничтожить, не дожидаясь поражения первой цели. Темп стрельбы комплекса составляет 4 ракеты в минуту, с полным временем перезаряжания 5 мин. Вероятность поражения одиночной цели, имеющей скорость до 550 узлов (1028,5 км/ч), составляет 0,5 и значительно увеличивается для последующих модификаций ракет. Дальность полета базовой ракеты составляет от 500 до 12 000 м по высоте от 15 до свыше 3000 м, а поражение цели типа вертолет с вероятностью не ниже заданной осуществляется на дальностях до 8000 м, а самолетной цели - на дальностях до 9000 метров.
Новая ГСН, получившая название Rosette Seen Seeker (RSS) и обозначение AN/DAW-2, поступила на вооружение в 1987 г., ей присвоен шифр MIM-72G.
Принципиальное отличие ГСН RSS - это ее программное обеспечение, перепрограммируемое при наличии различных ИК-ловушек, например, отстреливаемых с самолета. ГСН обеспечивает двухцветную спектральную дискриминационную характеристику. Это помогает отождествлять цель на фоне ИК-ловушек.
Совершенствование экспортного варианта ракеты MIM-72G под обозначением MIM-72J позволило на 50% увеличить точность наведения на цель благодаря использованию ГСН AN-DAW-1 и малодымного ракетного двигателя M121, неконтактного взрывателя М817 и осколочно-фугасной боевой части типа М250. Правда, в ней отсутствует возможность различать цели на фоне ИК-помех.
