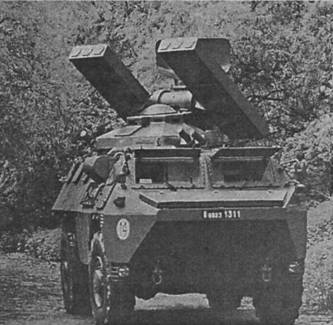

Все шасси объединяются с помощью радиолиний в своеобразную сеть, и возможна передача информации на пусковую установку не только с пункта боевого управления, но и с другой пусковой установки.

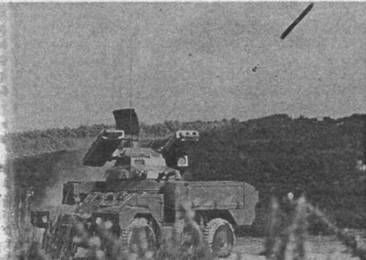

РЛС на пусковой установке может сопровождать одну цель и наводить на нее одновременно до двух ракет. Ракеты, стартующие с интервалом 2,5 с, захватываются лучом захвата с шириной диаграммы направленности 1,1°, формируемого РЛС наведения ракет.
Имеется также возможность наведения ракеты на цель с помощью ТВ-системы. Команды наведения ракеты на цель в этом случае передаются с помощью выносной системы.
На пусковом шасси нет боезапаса ракет, поэтому
Ракета R-440 весит 84 кг, общая длина составляет 2,89 м, размах крыльев - 0,54 м и диаметр - 0,15 м.
Ракета постоянно находится в транспортно-пусковом контейнере. Общий вес ракеты с ТПК составляет 100 кг. Осколочно- фугасная боевая часть направленного действия весом 15 кг находится в центральной части корпуса ракеты. Поражающий радиус разлета осколков составляет 8 м, а скорость разлета достигает 2,3 м/с. Боевая часть подрывается с помощью ИК неконтактного или дублирующего контактного взрывателя. С 1985 г. ракета комплекса «Кроталь» оснащена модернизированным взрывателем модели FPE фирмы Thomson-CSF.
Ракетный двигатель типа SNPE Lens Ш содержит 25,45 кг твердого топлива. Ракета достигает своей максимальной скорости 750 м/с за 2,8 с полета. Морской вариант комплекса «Кроталь» оснащается модифицированной ракетой R440N.
Для целей, имеющих эффективную поверхность рассеивания 1 м2 , нулевой и ненулевой параметр, летящих со скоростями 50 м/с и 250 м/с соответственно, основные значения границ зоны поражения приведены ниже:
Вероятность поражения цели одной ракетой составляет 0,8 и возрастает до 0,96 при стрельбе по цели двумя ракетами.
Максимальная дальность, на которой комплекс «Кроталь» может уничтожать цели, имеющие малую радиальную скорость (например, вертолет), составляет 14,6 км.
ХАРАКТЕРИСТИКИ РАКЕТЫ ПО ПЕРЕГРУЗКЕ:
В начале 1987 г. испытывалась новая боевая часть для ракеты комплекса «Кроталь». В ней использовалась технология пространственно-временной конвергенции для создания области разлета осколков в виде пояса диаметром 40 см, образующегося на дальности 5-8 м от цели в зависимости от значения величины промаха ракеты. Осколочная часть имеет увеличенную пробивную мощь, позволяющую пробивать стальную пластину толщиной до 10 мм или вырывать большие по площади куски алюминиевой-обшивки цели.
В 1975 г. Саудовская Аравия заказала модернизированный вариант комплекса, способный размещаться на различных типах шасси, в частности на шасси АМХ-30. Система ПВО получила собственное наименование «Shahihe». Кроме того, Саудовская Аравия закупила и базовую версию комплекса «Кроталь», а в 1990 г.
– и модернизированный вариант комплекса для защиты своих авиабаз.
На 1996 г. произведено около 275 комплексов (из них 25 морского базирования) и более 7000 ракет.
Комплекс поставлялся в Бахрейн, Египет, Ливию, ЮАР, Южную Корею.
В настоящее время потенциальным покупателям
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ R440
Длина, м 2,89
Диаметр, м 0,15
Размах крыльев, м 0,54
Масса боевой части, кг 15
Максимальная скорость, м/с 750
Время перезаряжания 4-х ракет, мин 2
Тип боевой части осколочно-фугасный
Двигатель твердотопливный
Система наведения командная
«Shahine-1», «Shahine-2»
(ФРАНЦИЯ)
В 1975 г. фирма Thomson-CSF подписала контракт с Саудовской Аравией на проектирование, создание и производство мобильного, всепогодного комплекса ПВО «Shahine-1», предназначенного для борьбы с целями, летящими на малых высотах. Контракт предусматривал поставку нескольких батарей комплекса «Shahine-1», каждая из которых включала две системы обнаружения целей и четыре огневых узла, монтируемых на модифицированном шасси типа МВТ АМХ-30. Батареи должны были поставляться в Саудовскую Аравию в период с 1980 по 1982 гг.
Для ведения совместных боевых действий с батареями «Shahine-1» Саудовская Аравия приобрела спаренные 30-мм зенитные пушки, монтируемые на шасси АМХ-30.
Базовая версия комплекса «Shahine» монтируется на шасси типа АМХ-30 МВТ, которое имеет улучшенную проходимость по пустынной местности.
Система обнаружения состоит из импульсной доплеров- ской обзорной РАС E/F-диапазона с дальностью обнаружения 18 500 м (высота обнаружения - 6000 м), цифрового канала приемника для осуществления СДЦ (МП - moving target
Indication - селекции движущихся целей). Данные обрабатываются на компьютере, что позволяет сопровождать до 40 целей и автоматически идентифицировать 12 наиболее опасных из них. ТВ-система размещается на своей турели, она обеспечивает при движении комплекса оптическую разведку местности и целей.
Огневой узел состоит из моноимпульсной доплеровской РЛС I диапазона (дальность действия - 17 000 м). РАС осуществляет одновременно сопровождение цели, а также одной или двух наводимых на цель ракет. РАС имеет цифровой приемник, кругообразную поляризационную антенну. В огневой узел входит система наведения ракеты по методу телеуправления.
На начальном участке полета ракета захватывается на сопровождение с помощью ИК-датчиков. При воздействии помех на РАС происходит переход на ТВ-систему, которая осуществляет сопровождение цели и наведение ракет. Боезапас готовых ракет составляет шесть штук. При израсходовании боезапаса осуществляется перезаряжание, ракеты доставляются на транспортно-заряжающей машине типа MTLV (missile transport and loading venicle).
Ракета R460 комплекса «Shahine» является модернизированным вариантом ракеты R440 комплекса ПВО «Crotale». Она имеет длину 3,12 м, диаметр - 0,156 м и размах крыльев - 0,59 м. Общий вес - 100 кг, из них 15 кг - боевая часть направленного действия осколочного типа. Срабатывание боевой части производится либо от пассивного ИК-взрывателя или от контактного взрывателя. Радиус поражения боевой части (скорость разлета осколков - 2,3 м/с) составляет 8 м.
