Несмотря на то что на крыше башни осталась антенна РЛС обнаружения и слежения, вместо старой системы управления огнем машина оснащена новой цифровой компьютерной системой, средствами передачи данных и системой навигации. Экипаж ЗРПК состоит из 3 человек.
Для увеличения внутреннего объема корпус шасси сделан более высоким по сравнению с танком Т-80У. Справа в корме корпуса установлена вспомогательная силовая установка, которая обеспечивает работу всех систем машины при заглушенном основном двигателе. На дорогах с твердым покрытием 35-тонный ЗРПК «Донец» развивает максимальную скорость 65 км/ч,
Батарея ЗРПК «Донец» может состоять из четырех или шести боевых машин и одной машины управления на том же шасси. На крыше машины управления смонтирована трехмерная РЛС, дающая полную картину воздушной обстановки и информацию о расположении других ЗРПК. Сведения о целях выводятся на мониторы экипажа и могут передаваться на расстояние 2500 м. Возможно получение целеуказания от других внешних источников.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
для пушечного вооружения, максимальная 2,5
для ракетного вооружения: по дальности 0,8-5
по высоте 0,025-3,5
Скорость, м/с:
полета ракеты, средняя 517
поражаемой цели 415
Вероятность поражения:
для ракетного вооружения 0,1-0,5
Суммарный темп стрельбы, выстр./мин до 400 0
Масса, кг:
ракеты 4 0
боевой части ракеты 3
Боекомплект:
23-мм патроны, шт. 4000
Масса ЗРПК, т 35,0
Скорость движения ЗСУ, км/ч:
по дороге до 65
по пересеченной местности до 4 0
SANTAL
(ФРАНЦИЯ)
Переносной зенитный ракетный комплекс SATCP Mistral (Systeme Anti-aerien a Tres Courte Portee) может быть интегрирован с различными типами армейских шасси. После изучения шасси типа VAB и Panhard ERC (колесная формула 6x6) последнее было выбрано для принятия на вооружение французскими вооруженными силами. Однако по финансовым причинам проект был прекращен, хотя войсковые испытания завершились в 1990 г.
Башенная система с пусковыми установками SANTAL (Systeme Anti-aerien Autonome Leger) была спроектирована фирмой Hispano-Suiza и имеет с каждой стороны по три ракеты, готовых к немедленному применению. Имеется боезапас из шести ракет, размещаемый внутри шасси. Б передней части башенной системы монтируется импульсно-доплеровская РЛС Rodeo 2.
Первый прототип башенной системы (POl), созданный фирмой Hispano-Suiza в 1987 г., был смонтирован на шасси Panhard ERC, второй - в этом же году на гусеничном шасси VAB (6x6).
Фирма «Матра» являлась первым подрядчиком по созданию полноценной системы ПВО, включавшей тепловизор типа Castor, РЛС Rodeo 2, системы опознавания «свой-чужой» и две пусковые установки по три ракеты на каждой.
Боезапас ракет находится в корпусе шасси, по три с каждой стороны. Предусмотрена возможность ручного перезаряжания на шасси Panhard ERC.
Башенная система имеет массу 1800 кг с шестью ракетами. Для самообороны устанавливается 7,62-мм
Полный боевой расчет комплекса состоит из трех человек: радиооператор - командир шасси, оператор наведения ракет и водитель. В башенной системе располагается оборудование системы управления огнем и пульт управления РЛС.
Башенная система вращается на 360° по азимуту со скоростью 50 град./с с помощью электропривода. Ракеты, находящиеся на пусковых установках, могут изменять положение по углу места от -10° до +60°. В случае непредвиденных обстоятельств возможен переход на ручное управление вра- цением башенной системы. Оператор наведения имеет перископические устройства для кругового обзора местности и дневной прицел типа Sopelem M411 шестикратного увеличения, размещаемый в передней части крыши башенной системы, а также тепловизор типа ТСО Castor с двумя полями обзора, монтируемый с левой стороны. Имеется бронированный люк, открываемый в тыльную сторону.
Обнаружение и уничтожение цели происходит следующим образом. Обзорная РЛС первой обнаруживает цель, и, если она является вражеской, башенная система с ракетами поворачивается в азимутальном направлении на цель. Оператор осуществляет поиск цели, используя тепловизор или оптический прицел. При обнаружении цели происходит ее автоматический захват на сопровождение, тем самым боевой расчет может приступать к другим этапам боевой работы. При вхождении цели в зону поражения осуществляется пуск ракеты.

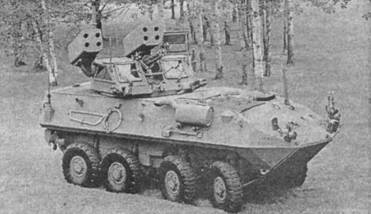

Комплекс SANTAL на шасси «Panhard» 6x6
РЛС Rodeo 2 может обнаруживать замаскированные на земле вертолеты на дальностях свыше б км, а находящиеся на открытых позициях - на дальностях свыше 8 км. Дальность обнаружения летящих самолетов и вертолетов превышает 12 км. Одновременно могут сопровождаться две цели. РЛС способна распознать и идентифицировать летящий вертолет от стоящего на земле.
3-килограммовая боевая часть ракеты содержит большое количество вольфрамовых осколков, имеется лазерный неконтактный взрыватель с отсечкой дальности. Он позволяет снизить влияние отражений от поверхности земли или моря и защищает от преждевременного срабатывания. Есть и контактный взрыватель.
Инфракрасная головка самонаведения ракеты позволяет уничтожать самолеты и вертолеты при подлете к ним под любым углом. Максимальная скорость ракеты составляет М2,5. Минимальная и максимальная дальности поражения цели составляют соответственно 300 и 6000 метров.
В начале 1993 г. башенная система SANTAL была смонтирована на шасси российского БМП-3 и швейцарского МОWAG Piranha (колесная формула 8x8). Первый вариант предполагался для Объединенных Арабских Эмиратов, второй - для Саудовской Аравии.
