Практически во всех типах СМА применяются резиновые фасонные манжеты-сальники, разница только в их размерах и профилях. Самые распространенные типы манжет приведены на рис. 13.4.

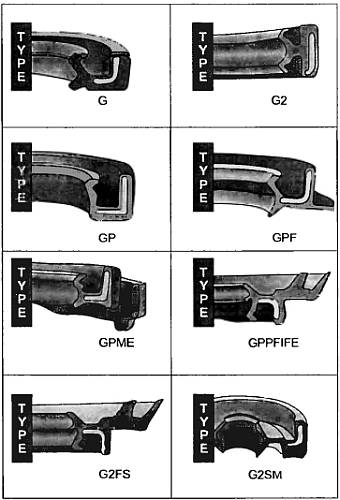

Рис. 13.4. Профили распространенных типов манжет
Все подобные манжеты имеют внутри металлическую армирующую вставку, поэтому при их запрессовке, в случае замены, следует соблюдать особую осторожность, чтобы не деформировать эту вставку. На рис. 13.5

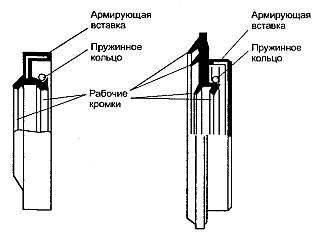

Рис. 13.5. Рабочие кромки манжет
Познакомимся еще с одним типом уплотняющих манжет. Это V-образные резиновые манжеты, работающие совместно с дисковым отражателем. На рис. 13.6 показан один комплект, а на рис. 13.7 манжета показана до сборки (а) всего узла и после (б).

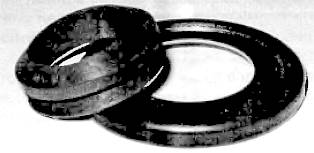

Рис. 13.6. V-образная манжета с диском-отражателем
Рис. 13.7. Работа V-образной манжеты
После сборки установки на полуось края манжеты плотно прижимаются к дисковому отражателю, который неподвижно запрессован в соответствующем посадочном месте — в баке или крышке, перед подшипником.
При сборке СМА с вертикальной загрузкой также широко применяются различные готовые узлы вращения. На рис. 13.8 представлена одна конструкция.

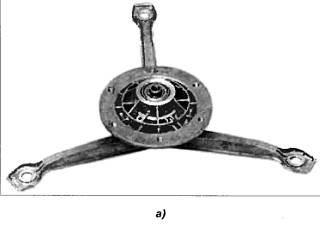

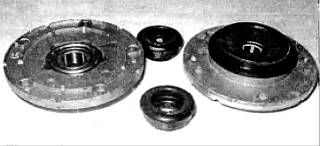

Рис. 13.8. Один из типов готовых сборных узлов вращения
Рассмотрим подробно. В этом узле рис. 13.9 используются уплотняющие кольцевые вставки из графитированного пластика.

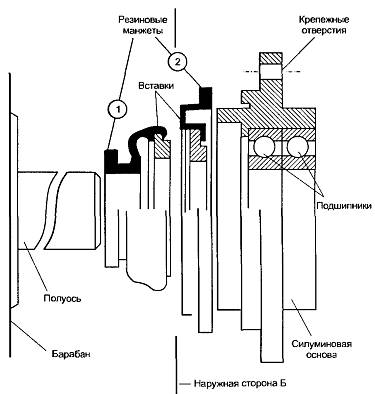

Рис. 13.9. Устройство готового сборного узла вращения
Это весьма эффективно, т. к. графит обладает свойством самосмазываемости и вставки во время работы притираются друг к другу. Прижим вставок обеспечивается за счет упругости резиновой манжеты (1), которая надевается на полуось барабана, а с наружной стороны бака привинчивается другая часть с графитовой вставкой и подшипниками. (Если на этой полуоси надет шкив, то для разгрузки узла вращения иногда ставят два подшипника.) И, наконец, еще один уплотняющий узел показан на рис. 13.10.

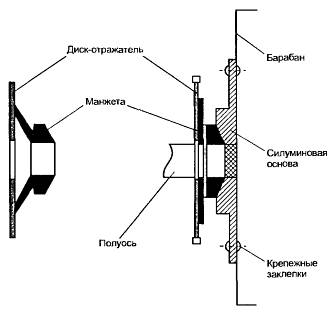

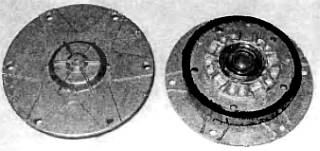

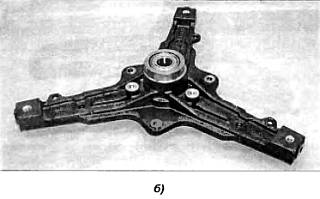

Рис 13.10. Готовый сборный узел
Такие готовые узлы привинчиваются (или приклепываются) с обоих сторон барабана и через кольцевые резиновые прокладки привинчиваются к баку и к его крышке. В полуоси каждого узла (мастера называют их опорами) сделано коническое углубление с гранями и отверстием с резьбой для шкива, который имеет в центре конический граненый выступ,
Основа таких опор также сделана из силумина и при работе контактирует с моющим раствором, и поэтому особой долговечностью эти опоры не отличаются.
В заключение приводятся таблица с обозначениями и с указанием типов манжет.

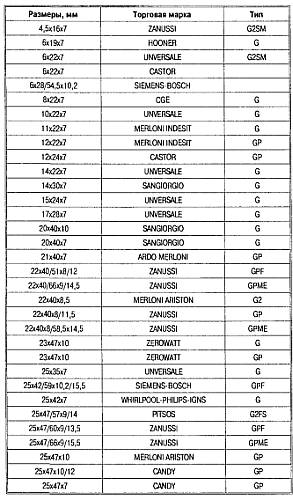

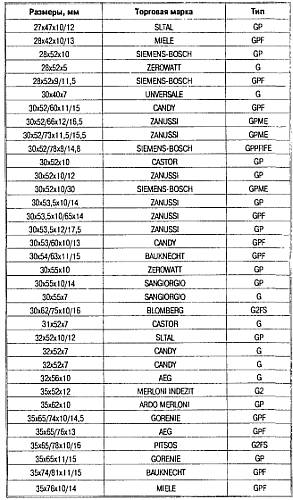

Таблица 13.1. Типы уплотняющих манжет в СМА
14. Сливной насос-помпа
Для удаления (откачки) воды или моющего раствора из бака СМА по окончании программы стирки служат центробежные насосы-помпы разнообразных конструкций. Как правило, это маломощные, до 130 ватт, асинхронные моторы с короткозамкнутым или магнитным ротором и числом оборотов до 3000 об/мин. Разнообразие конструкций заключается в основном в конфигурациях так называемых «улиток» или совмещенных с ними фильтров для задержки мелких предметов, попадающих в бак вместе с бельем. На рис. 14.1 показаны некоторые конструкции помпы.

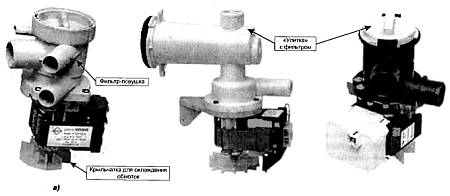

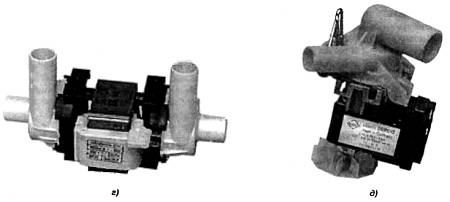

Рис. 14.1. Типы помп
Моторы этих помп имеют мощность от 90 до 130 Вт, а ротор имеет строго определенное направление вращения. Маломощные моторы помп мощностью 20–30 ватт не имеют определенного направления вращения роторов. Подобные помпы весьма распространены. Мотор и помпа с «улиткой» показаны на рис. 14.2 и 14.3.

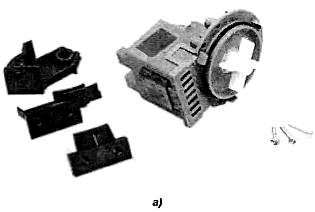

Рис. 14.2. Маломощные помпы с магнитным ротором
Рис. 14.3. Основные детали помпы с магнитным ротором
Ротор в таких помпах сделан в виде цилиндрического магнита. На оси ротора укреплена крыльчатка, представляющая собой оригинальный механизм. Устройство этой крыльчатки показано на рис. 14.4.
Рис. 14.4. Устройство крыльчатки помпы с магнитным ротором
Благодаря насадке на оси ротора и фигурному вырезу внутри крыльчатки, она имеет большой угол поворота относительно насадки, примерно 180". Как мы уже говорили, магнитный ротор в таких помпах не имеет определенного направления вращения. При включении помпы ротор может завращаться и по часовой стрелке, и против, поэтому при включении сначала начинает вращаться ротор, а затем в этом же направлении начнет вращаться и крыльчатка. Схема насоса показана на рис. 14.5.
