Тактико-технические данные

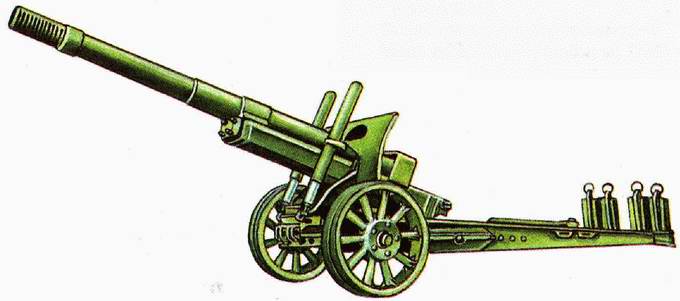

Обозначение: 122-мм пушка обр. 1931/37 гг.
Тип: корпусная пушка
Калибр, мм: 122
Вес в боевом положении, кг: 7117
Длина ствола, калибров: 46,3
Начальная скорость снаряда, м/с: 740–760
Скорострельность, выстр/мин: 3–4
Макс. дальность стрельбы, м: 17930

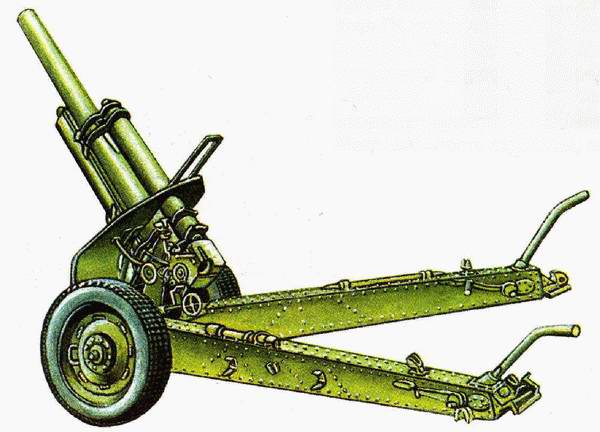

122-мм
Для поддержки действий стрелковых дивизий требовалась дивизионная артиллерия, способная в случае необходимости подавить вражеские батареи. На основе опыта Первой мировой войны в СССР в 30-е годы были созданы новые артсистемы повышенной дальности и точности стрельбы. Относительно легкой дивизионной гаубицы многие военные специалисты придерживались мнения о том, что следует взять за основу калибр 105 мм, подобно армиям Франции и США. Но на московском совещании представителей РККА в марте 1937 года было решено принять предложение маршала Егорова о разработке более мощной 122-мм гаубицы. Задание выполнило КБ под руководством Ф.Ф. Петрова.
Опытный образец гаубицы, обозначенной М-30, поступил на государственные испытания в сентябре 1938 года. Год спустя орудие было принято на вооружение под обозначением «122-мм дивизионная гаубица обр. 1938 г.» и запущено в массовое производство. Артиллерийская система оказалась довольно удачной и до сих пор используется в армиях различных стран мира.
Конструкция лафета гаубицы позволяла вести огонь с большим углом возвышения. На лафете крепились гидравлический тормоз отката, подъемный секторный механизм, поворотный и уравновешивающий механизмы, ходовая часть с подрессоренным передком, раздвижные станины и щитовое прикрытие. Поршневой затвор открывался и закрывался с помощью рукоятки в один прием. Взвод и спуск ударника производились спусковым шнуром. Прицельные приспособления гаубицы состояли из панорамы и прицела, независимого от орудия. Стрельба велась как правило при разведенных станинах выстрелами раздельно-гильзового заряжания осколочной и осколочно-фугасной гранатами, кумулятивным и дымовым снарядами. «Гаубица может применяться для борьбы с танками, САУ и другими бронированными машинами», — говорилось в наставлении к М-30. Тяжелый снаряд гаубицы при попадании в танк, даже не пробивая брони, нередко вызывал детонацию боекомплекта внутри бронированной коробки.
Тактико-технические данные
Обозначение: 122-мм гаубица обр. 1938 г. (М-30)
Тип: дивизионная гаубица
Калибр, мм: 122
Вес в боевом положении, кг: 2400
Длина ствола, калибров: 22,7
Угол ГН, град: 49
Угол ВН, град: -3; +63,5
Начальная скорость снаряда, м/с: 515–560
Скорострельность, выстр/мин: 5–6
Макс. дальность стрельбы, м: 11800

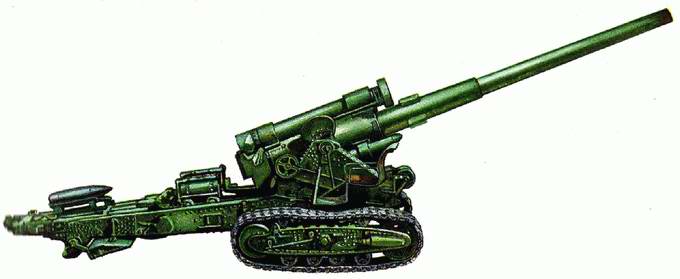

152-мм пушка Бр-2
После окончания Гражданской войны в СССР имелось лишь небольшое количество мощных крупнокалиберных орудий, большей частью уже устаревших. Программа создания новых артиллерийских систем большой и особой мощности, представленная Арткомитетом ГАУ в 1927 году, предусматривала также разработку 152-мм пушки для уничтожения батарей противника и разрушения его тыловых объектов.
Опытный образец 152-мм пушки, изготовленный заводом «Баррикады», имел
Конструкция Бр-2 состояла из ствола с поршневым затвором и лафета с гусеничным ходом, заимствованного у гаубицы Б-4 и имеющего лишь небольшие изменения. Боекомплект включал выстрелы раздельного картузного заряжания с различными типами снарядов. Осколочно-фугасный снаряд весил около 50 кг. В походном положении пушка разбиралась на две части и транспортировалась на двух повозках гусеничными тягачами со скоростью 15 км/ч.
В годы войны орудия Бр-2 серийно не строились, однако и потерь не понесли. В мае 1945 года на вооружении полка РГК по-прежнему оставалось 28 пушек этого типа.
Тактико-технические данные
Обозначение: Бр-2
Тип: пушка РГК
Калибр, мм: 152
Вес в боевом положении, кг: 18200
Длина ствола, калибров: 47,1
Угол ГН, град: 8
Угол ВН, град: 0; +60
Начальная скорость снаряда, м/с: 880
Скорострельность, выстр/мин: 1
Макс. дальность стрельбы, м: 25750
152-мм гаубица-пушка МЛ-20
К середине 30-х годов 152-мм пушка обр. 1910/34 гг., выпускаемая заводом в Мотовилихе, уже порядком устарела и ГАУ потребовало разработки новой артиллерийской системы аналогичного калибра. В первую очередь необходимо было увеличить угол возвышения, ввести механизм подрессоривания лафета и упростить технологию производства орудия.
Новые 152-мм пушки одновременно спроектировали две конструкторские группы завода в Мотовилихе: МЛ-15 была изготовлена по заказу ГАУ, а МЛ-20 разрабатывалась в инициативном порядке группой под руководством Ф.Ф. Петрова. После государственных испытаний, проходивших в конце 1936 — начале 1937 годов, было принято на вооружение орудие МЛ-20 под обозначением «152-мм гаубица-пушка обр. 1937 г.».
Соответственно названию, универсальная артсистема МЛ-20 совмещала в себе свойства гаубицы и пушки. По отношению к 152-мм пушке обр. 1910/34 гг., от которой были заимствованы многие детали и узлы, МЛ-20 имела и целый ряд отличий: новые подъемный и уравновешивающий механизмы, прицельные приспособления, устройства изменения длины отката и выключения подрессоривания. Ствол для МЛ-20, оборудованный дульным тормозом, выпускался в двух основных вариантах: ствол-моноблок и скрепленный ствол. Вертикальное наведение орудия осуществлялось секторным подъемным механизмом на угол до 65°. Поршневой затвор открывался и закрывался поворотом рукоятки. Уравновешивающий механизм представлял собой две колонки, расположенные перед щитовым прикрытием. Транспортировалась МЛ-20 на лафете с оттянутым стволом со скоростью до 20 км/ч. Широкая номенклатура используемых снарядов сделала это орудие поистине уникальным. Выстрелы раздельно-гильзового заряжания снабжались 13 переменными зарядами.
