Опытные образцы пушки под заводским обозначением ОБ-25 поступили на войсковые испытания в июле 1943 года, а в сентябре «полковушка» была принята на вооружение и получила наименование «76-мм полковая пушка обр. 1943 г.». Орудие имело подрессоренный лафет с колесами автомобильного типа, покрышки которых заполнялись каучуком. В походном положении пушка соединялась с передком и транспортировалась механической или конной (четверка лошадей) тягой со скоростью до 40 км/ч. Ствол-моноблок был оборудован навинтным казенником и поршневым затвором. Тормоз отката гидравлический, накатник пружинный. Для наводки на цель орудие оснащалось прицелом и панорамой. В состав боекомплекта входили унитарные выстрелы со стальной
Несмотря на небольшой вес и хорошую подвижность, пушка ОБ-25 имела и существенные недостатки. Вследствие непрочного лафета она комплектовалась специальными боеприпасами с уменьшенным пороховым зарядом. Поэтому дальность стрельбы орудия была невысокой, а начальная скорость снаряда явно недостаточной. Всего было изготовлено около 5 тыс. пушек ОБ-25. После окончания войны орудие было снято с производства.
Тактико-технические данные
Обозначение: 76-мм пушка обр. 1943 г.
Тип: полковая пушка
Калибр, мм: 76,2
Вес в боевом положении, кг: 600
Длина ствола, калибров: 19,41
Угол ГН, град: 60
Угол ВН, град: -8 +25
Начальная скорость снаряда, м/с: 262
Скорострельность, выстр/мин: 10-12
Макс. дальность стрельбы, м: 4200
Вес снаряда, кг: 6,5
100-мм пушка БС-3

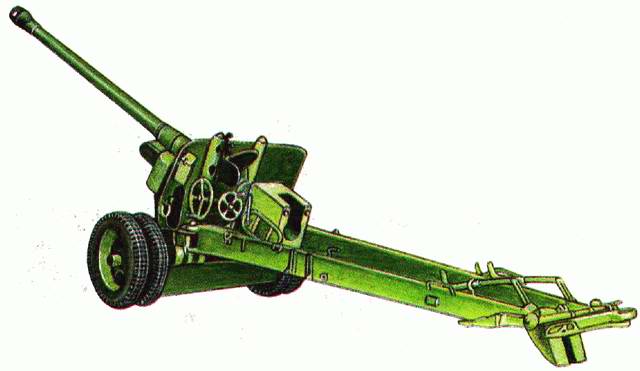

100-мм корпусная пушка БС-3, принятая на вооружение Красной Армии в мае 1944 года, была создана конструкторским коллективом В.Г. Грабина в ответ на требования ГКО об усилении противотанковой обороны. Необходимо было эффективное средство для борьбы с новыми тяжелыми немецкими танками. Взяв за основу 100-мм морское орудие Б-34, для которого выпускался унитарный патрон, инженеры разработали новый лафет и использовали целый ряд различных новшеств, получивших широкое распространение уже после войны. Торсионное подрессоривание и гидропневматический уравновешивающий механизм существенно снизили габариты и вес пушки. Лафет был выполнен по схеме обращенного опорного треугольника, благодаря чему уменьшилась нагрузка на станины при стрельбе. Длинный ствол орудия, сообщающий снаряду начальную скорость около 900 м/с, имел массивный двухкамерный тормоз. Вертикальный клиновой затвор оснащался полуавтоматикой копирного типа. Проблему представляла подборка колес для относительно тяжелой полевой пушки. В конце концов было решено установить спаренные колеса с усиленными шинами от автомобиля ЗИС-5. Транспортировалось орудие без передка механической тягой.
Пушка БС-3 образца 1944 года сыграла большую роль на заключительном этапе Великой Отечественной войны, взламывая хорошо укрепленные линии обороны противника на территории Германии. Она использовалась не только в корпусной, но и в дивизионной артиллерии, в основном в качестве мощного противотанкового орудия. Бронебойно-трассирующий снаряд пушки под углом встречи 90° пробивал
БС-3 выпускалась в СССР вплоть до 1951 года и в послевоенное время участвовала во многих военных конфликтах. Орудие прошло процесс модернизации, а его боекомплект пополнился новыми типами снарядов. В настоящее время российские пушки БС-3 эффективно используются в боевых действиях в Чечне.
Тактико-технические данные
Обозначение: 100-мм пушка обр. 1943 г. (БС-3)
Тип: корпусная пушка
Калибр, мм: 100
Вес в боевом положении, кг: 3650
Длина ствола, калибров: 59,6
Угол ГН, град: 58
Угол ВН, град: -5; +45
Начальная скорость снаряда, м/с: 900
Скорострельность, выстр/мин: 8-10
Макс. дальность стрельбы, м: 20650
122-мм пушка обр. 1931/37 гг
Тяжелая полевая артиллерия еще в годы Первой мировой войны была поделена на дивизионную и корпусную. В состав корпусной вошли дальнобойные 100-110-мм пушки и 150-155-мм гаубицы, предназначенные для разрушения ДОТов, тыловых сооружений и укреплений, а также узлов коммуникаций противника.
В 1927 году командование Красной Армии, имея в своем распоряжении 107-мм корпусную пушку обр. 1910 г., потребовало разработки более мощной артиллерийской системы калибра 122 мм. Четыре года спустя на испытания поступил опытный образец такого орудия, созданный специалистами Орудийно-арсенального треста под индексом А-19. Новинкой стало применение вращающегося верхнего станка, обеспечившего значительные углы горизонтального обстрела. 122-мм пушка обр. 1931 г. (А-19) была принята на вооружение в 1936 году и строилась на нескольких заводах. Ее основным недостатком являлся подъемный механизм, совмещенный с пружинным уравновешивающим устройством. Этот механизм часто заедал, что сказывалось на времени готовности орудия к стрельбе.
В 1937 году по предложению руководителя КБ завода в Мотовилихе Ф.Ф. Петрова ствол 122-мм пушки обр. 1931 г. наложили на лафет 152-мм гаубицы-пушки МЛ-20. Новая артсистема обр. 1931/ 37 гг. избавилась от «ахиллесовой пяты» подъемного механизма, а угол вертикальной наводки был увеличен с 45° до 65°.
Усовершенствованная пушка использовалась на всех фронтах Великой Отечественной войны и являлась одним из самых точных и дальнобойных орудий того времени.
Благодаря раздвижным станинам сектор горизонтального обстрела пушки составлял 58°. Поршневой затвор имел предохранительный механизм, предотвращающий несвоевременное открывание затвора при затяжных выстрелах или осечках. Боекомплект включал выстрелы раздельно-гильзового заряжания с осколочно-фугасной гранатой и бронебойно-трассирующим снарядом. Четыре различных заряда позволяли регулировать дальность стрельбы. Транспортировалась тяжелая пушка механизированной тягой.
