Артиллерия и минометы XX века

Корнюхин Геннадий Васильевич

Угол ВН, град.: -6; +25

Начальная скорость снаряда, м/с: 368–387

Скорострельность, выстр/мин: 10–12

Макс. дальность стрельбы, м: 8500

Бронепробиваемость бронебойным снарядом на дальности 500 м , мм: 25

76-мм пушка Ф-22

Идея

создания универсальной пушки, способной обстреливать как наземные, так и воздушные цели, появилась у представителей высшего командования Красной Армии в начале 30-х годов. Задание было поручено конструкторскому бюро завода № 92. Руководитель КБ В.Г. Грабин, понимая, что подобное орудие будет слишком тяжелым и сложным в эксплуатации, добился разрешения спроектировать полууниверсальную пушку для ведения только заградительного огня по самолетам. Три опытных образца орудия с заводским обозначением Ф-22 поступили на испытания летом 1935 года, когда идея «универсализма» уже полностью себя исчерпала, и в итоге артсистема была принята на вооружение в качестве обычной дивизионной пушки. Под наименованием «76-мм пушка обр. 1936 г.» она использовалась в боях на реке Халхин-Гол и принимала участие в «зимней войне» с Финляндией.

При эксплуатации орудия Ф-22 обнаружилось довольно много его недостатков. Транспортировка пушки была затруднена вследствие ее большой длины, малого клиренса и сильно выступающего в сторону подъемного механизма, подверженного ударам. Устройства вертикальной и горизонтальной наводки располагались по обе стороны орудия, что затрудняло ведение огня по движущимся целям, например танкам. Согласно требованию ГАУ, мощность Ф-22 была уменьшена до уровня модернизированной «трехдюймовки» и, соответственно, демонтирован дульный тормоз ствола, хотя конструкция пушки рассчитывалась на значительное увеличение заряда в преддверии будущих сражений. Последней возможностью, к сожалению, воспользовались немцы, захватившие в 1941 году большое количество орудий этого типа. Они расточили камору под усиленный в 2,4 раза заряд, установили на стволе дульный тормоз, выключили механизм переменного отката и перенесли привод подъемного механизма на левую сторону. В таком виде пушка Ф-22 получила в вермахте наименование Pak 36(r) и применялась в противотанковых подразделениях, а также монтировалась на САУ типа «Мардер». В частях Красной Армии Ф-22 были заменены более совершенными орудиями Ф-22УСВ, или просто УСВ.

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1936 г. (Ф-22)

Тип: дивизионная пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 1620

Длина ствола, калибров: 51,2

Угол ГН, град: 60

Угол ВН, град: -5; +75

Начальная скорость снаряда, м/с: 690

Скорострельность, выстр/мин: 15

Макс. дальность стрельбы, м: 13620

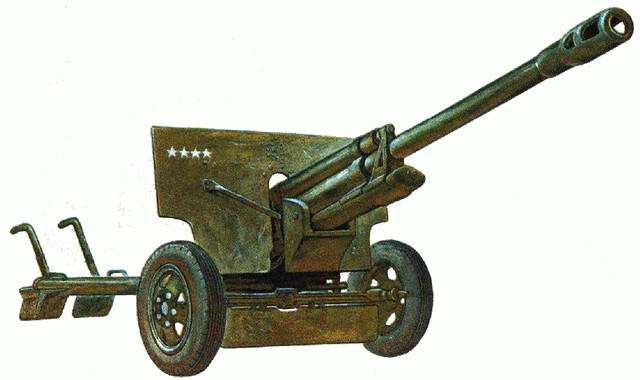

76-мм пушка ЗИС-3

«ЗИС-3 — одна из самых гениальных конструкций в

истории ствольной артиллерии», — после изучения и испытания трофейных орудий записал в своем дневнике профессор Вольф, руководитель артиллерийского отдела фирмы Круппа. Советская дивизионная пушка обр. 1942 г. стала не только лучшей, но и самой массовой пушкой Второй мировой войны — подразделения Красной Армии получили свыше 48 тыс. таких орудий.

ЗИС-3, разработанная в инициативном порядке конструкторским бюро В.Г. Грабина, строилась в малом количестве уже в 1941 году, но не сразу получила признание у военного руководства СССР. Только после восторженных отзывов артиллеристов с фронта и оценки Сталина: «Эта пушка — шедевр в проектировании артсистем», — она была запущена в крупносерийное производство. Путем наложения 76-мм ствола от Ф-22УСВ на лафет 57-мм противотанковой пушки ЗИС-2 Грабин добился удивительных результатов. Скорострельность ЗИС-3 составляла 25 выстрелов в минуту, а дальность стрельбы — 13 км. В случае необходимости пушкой мог управлять один человек.

Огромным преимуществом нового орудия была высокая технологичность. Если дивизионная пушка Ф-22 образца 1936 года имела 2080 деталей, то ЗИС-3 всего 719, а время их изготовления не превышало 475 часов. Это была первая советская пушка, позволяющая вести сборку поточным методом на конвейере.

76-мм снаряды различного типа с одинаковым успехом пробивали броню немецких танков, разрушали полевые укрепления и поражали пехоту противника на поле боя. Многие наводчики из расчетов ЗИС-3 стали Героями Советского Союза за выигранные в одиночку поединки с несколькими вражескими танками. Благодаря подрессоренному ходу пушка транспортировалась со скоростью до 50 км/ч.

Выпуск 76-мм орудий Грабина продолжался и после войны, а в некоторых странах Азии и Африки они состоят на вооружении до сих пор.

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1942 г. (ЗИС-3)

Тип: дивизионная пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 1200

Длина ствола, калибров: 40

Угол ГН, град: 54

Угол ВН, град: -2; +37

Начальная скорость снаряда, м/с: 655 (бронебойный)

Скорострельность, выстр/мин: 25

Макс. дальность стрельбы, м: 13290

76-мм пушка обр. 1943 г

76-мм полковая пушка обр. 1927 г. широко использовалась во время военных конфликтов на КВЖД, у озера Хасан и на реке Халхин-Гол, а также в первый период Великой Отечественной войны. Однако для наступательных операций пехоте Красной Армии требовалось более легкое орудие с увеличенным сектором горизонтального обстрела для борьбы с подвижными целями. Проект новой полковой пушки разработали на заводе в Мотовилихе инженеры под руководством М. Цирульникова. Они использовали уже многократно опробованный метод, наложив ствол старой «полковушки» на лафет 45-мм противотанковой пушки обр. 1942 г. Таким образом угол горизонтальной наводки орудия удалось повысить до 60° за счет применения раздвижных станин.
