Головная часть зажигательного снаряда может включать четыре зажигательных элемента.
Реактивная установка «Ураган» с большой эффективностью применялась в Афганистане и в составе армии России участвовала в боевых действиях в Чечне. Два двигателя мощностью по 180 л.с. и колеса большого диаметра обеспечили боевой машине хорошую проходимость. В случае необходимости она может преодолевать водные преграды глубиной 1,2 м. Запас хода при полной заправке составляет около 500 км.
Тактико-технические данные
Обозначение : «Ураган»
Тип : РСЗО
Число
Калибр реактивного снаряда , мм: 220
Угол ГН , град: 60
Угол ВН , град: +5; +55
Вес системы в боевом положении , т: 20,2
Продолжительность залпа , с: 8
Макс. дальность стрельбы , м: 35000
Вес снаряда 9М27Ф , кг: 280

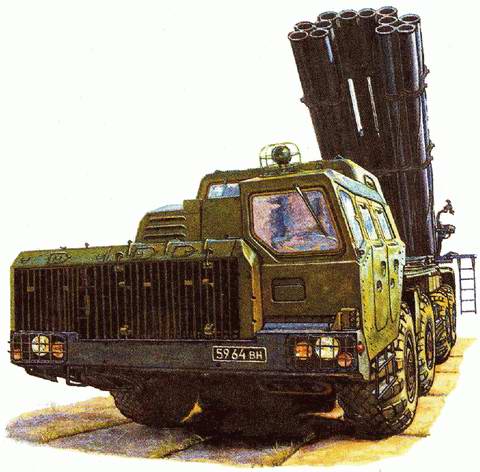

9А52-2 «Смерч»
Реактивная система залпового огня «Смерч» является в настоящее время самой мощной из подобных установок в России. Она по всем параметрам превосходит предыдущую систему «Ураган» и не имеет аналогов в мире по дальности стрельбы и точности попаданий. Рассеивание ракет на предельной дистанции ведения огня не превышает круга диаметром 150 м. Таких показателей удалось достигнуть за счет применения 300-мм корректируемых снарядов, стабилизация которых в полете происходит также вращением вокруг продольной оси. Эти 800-кг ракеты способны лететь на расстояние до 70 км, а боевая кассетная часть их весит 280 кг и состоит из 72 осколочно-фугасных элементов. Залп из 12 реактивных снарядов накрывает территорию площадью свыше 60 гектаров.
В состав комплекса РСЗО «Смерч» входят пусковая машина 9А52-2 с пакетом из 12 трубчатых направляющих и транспортно-заряжающая машина 9Т234-2, способная перевозить боекомплект из 12 ракет. Первая машина создана на шасси повышенной проходимости автомобиля МАЗ-543М, вторая — на шасси автомобиля МАЗ-543А. Батарее из 6 реактивных установок придается командная машина с автоматизированной системой управления огнем, разработанная на базе КамАЗа-4310.
4 человека расчета реактивной пусковой установки располагаются в ее кабине. Дополнительная устойчивость боевой машины при стрельбе обеспечивается двумя гидравлическими домкратами. Полный залп длится около 40 секунд, а затем система перезаряжается. Кроме снарядов с осколочно-фугасными элементами, в боезапас РСЗО «Смерч» могут входить и кассетные снаряды с противотанковыми минами, а также другими поражающими элементами. Ранее установки «Смерч» состояли на вооружении только Советской Армии, но теперь они предлагаются и на экспорт.
Тактико-технические данные
Обозначение : 9А52-2 «Смерч»
Тип : РСЗО
Число направляющих : 12
Калибр реактивного снаряда , мм: 300
Угол ГН , град: 60
Угол ВН , град: +5; +55
Вес в боевом положении , т: 43,7
Продолжительность залпа , с: 40
Макс,
Вес снаряда 9М55К , кг: 800

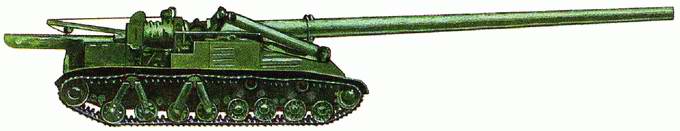

420-мм миномет 2Б1 «Ока»
Самоходный миномет 2Б1 «Ока» разрабатывался в середине 50-х годов сразу в двух конструкторских бюро: артиллерийской частью занималось Коломенское СКБ машиностроения, а шасси «объект 273» — КБ Кировского завода в Ленинграде. 420-мм миномет предназначался для стрельбы ядерными боеприпасами весом 750 кг на расстояние до 45 км.
Вес самоходки превышал 55 тонн, а длина гладкого ствола составляла почти 20 м. Силовая установка тяжелой машины была заимствована у танка Т-10. Противооткатных устройств на миномете не имелось, поэтому при выстреле он откатывался назад на гусеницах на несколько метров. Из-за сложности заряжания оперенной мины с казенной части скорострельность орудия не превышала 1 выстрела за 5 минут. В походном положении самоходным минометом управлял только механик-водитель — остальной расчет перевозился на грузовике или бронетранспортере.
Всего Кировским заводом были построены четыре самоходные установки 2Б1. 7 ноября 1957 года на военном параде в Москве «Ока» впервые была продемонстрирована международной общественности вместе с 406-мм самоходной пушкой на том же шасси. Демонстрация этих огромных орудий произвела фурор среди иностранных журналистов и отечественных обывателей. Некоторые зарубежные специалисты высказывали мнение, что показанные на Красной площади артустановки — всего лишь бутафория, рассчитанная на устрашающий эффект. Они были недалеки от истины. В ходе испытаний миномета при стрельбе обычными боеприпасами не выдерживали ленивцы, срывало с креплений коробку передач, возникали другие поломки. Доработка миномета продолжалась вплоть до 1960 года, когда вышло постановление Совета Министров о прекращении работ над «Окой» и пушкой СМ-54. Главной причиной этого послужило появление тактических неуправляемых ракет на более легких гусеничных шасси с лучшей проходимостью.
Тактико-технические данные
Обозначение : 2Б1 «Ока»
Тип : самоходный миномет
Калибр , мм: 420
Двигатель : В-12-5 мощностью 700 л. с.
Макс, дальность стрельбы , м: 45000
Вес мины , кг: 750
Боевой вес , т: 55,3
США

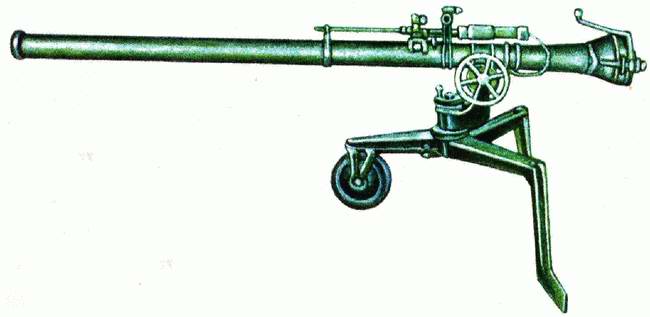

106-мм безоткатное орудие М40
Безоткатные орудия, предназначенные для уничтожения живой силы, огневых точек и бронетехники противника, применялись уже в годы Второй мировой войны, но широкое распространение в армиях различных стран мира они получили только в послевоенный период. Благодаря высокой бронепробиваемости, малым размерам и массе орудия этого типа используются преимущественно в противотанковых подразделениях войск.
