В западных государствах наиболее широкое распространение получило безоткатное орудие М40, принятое на вооружение армии США в 1953 году. Оно имеет нарезной ствол и поршневой затвор с 4 выходными соплами. Механизмы наведения позволяют вести огонь как прямой наводкой с помощью телескопического прицела, так и с закрытых позиций с помощью артиллерийской панорамы. Для стрельбы по танкам сверху орудия установлен пристрелочный пулемет калибра 12,7 мм. После «поражения» цели трассирующими пулями, расчет открывает огонь специальными кумулятивными снарядами весом по 7,9 кг. Кроме них, в боекомплект М40 входят также бронебойно-фугасные (с пластическим ВВ), осколочно-фугасные и дымовые снаряды.
Лафет орудия оборудован тремя раздвижными станинами,
106-мм безоткатные орудия М40 состоят на вооружении армий более 30 стран мира. В некоторых государствах был налажен лицензионный выпуск оружия. Пакистан, например, производил подобные безоткатки на экспорт, смонтировав их на «джипах».
Тактико-технические данные
Обозначение : М40
Тип : безоткатное орудие
Калибр , мм: 106
Вес в боевом положении , кг: 219
Расчет , чел, 3
Начальная скорость снаряда , м/с: 503
Скорострельность , выстр/мин: 5
Макс. дальность стрельбы , м: 7000
Бронепробиваемость на дистанции 1100 м , мм: 450
Вес снаряда , кг: 7,9

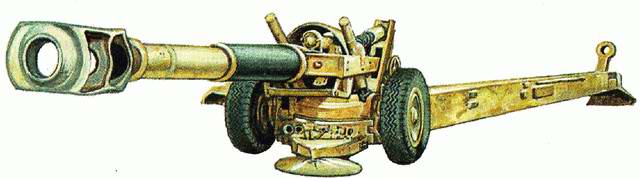

155-мм гаубица М198
Использование буксируемой артиллерии в сложных климатических условиях Вьетнама послужило причиной заказа для американской армии 155-мм гаубицы, превосходящей по дальности стрельбы и скорострельности гаубицу М114А-1. Новое орудие предназначалось для огневой поддержки подразделений пехоты, ВДВ и Корпуса морской пехоты США. Разработку проекта вела фирма «Рок Айлэнд Арсенал», вскоре изготовившая несколько опытных образцов для испытаний. В конце 70-х годов гаубица, получившая обозначение М198, была запущена в серию и выпускается до сих пор.
Подобно другим орудиям своего времени, гаубица М198 имеет автофретированный ствол-моноблок, оснащенный двухкамерным дульным тормозом. Затвор клиновой, полуавтоматический. Тормоз отката гидравлический с переменной длиной отката, накатник гидропневматический. Наводка орудия осуществляется с помощью гидроприводов. В прицельные устройства вмонтированы светящиеся капсулы с радиоактивным веществом для подсветки шкал и перекрестий в ночное время. На боевой позиции гаубица устанавливается на поддон, колеса при этом вывешиваются. Вспомогательного двигателя для самостоятельного передвижения орудие не имеет, а на большие расстояния транспортируется 5-тонным автомобилем. В случае необходимости М198 можно перебрасывать по воздуху транспортным самолетом или вертолетом «Чинук». В походном положении ствол гаубицы поворачивается на 180° и закрепляется над станинами.
По баллистическим характеристикам гаубица М198 стандартизирована с другими 155-мм орудиями западных стран и может вести стрельбу
Тактико-технические данные
Обозначение : М198
Тип : полевая гаубица
Калибр , мм: 155
Вес в боевом положении , кг: 6920
Длина ствола , калибров: 39
Угол ГН , град: 45
Угол ВН , град: -5; +72
Начальная скорость снаряда , м/с: 827
Скорострельность , выстр/мин: 4
Макс. дальность стрельбы , м: обычным снарядом — 22000, активно-реактивным снарядом — 30000
Вес снаряда , кг: 43,88

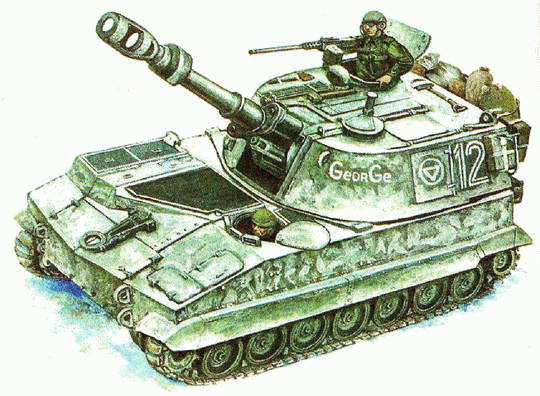

М109
В середине 50-х годов самоходные артсистемы заняли прочное место в полевой артиллерии США. Однако участие Америки в многочисленных военных конфликтах, развязанных по всему миру, и появление у соцстран ядерного оружия послужили причиной новых требований на разработку САУ. Для быстрой переброски во воздуху в любую точку земного шара самоходки должны были обладать небольшими размерами и весом. В целях защиты экипажа от поражающих факторов ядерного оружия предусматривалось полное бронирование машин и оборудование их фильтровентиляционными установками. Не последнее место в списке требований занимали преодоление водных преград вплавь, хорошая проходимость САУ за счет использования специального шасси и увеличенный сектор горизонтального обстрела путем применения вращающейся башни.
В 1961 году на вооружение армии США поступила 155-мм самоходная артустановка М109, корпус которой был сварен из листов алюминиевой брони, защищавшей экипаж от пуль и осколков и существенно снижавшей вес машины. 155-мм гаубица размещалась во вращающейся башне в кормовой части корпуса и наводилась в вертикальной плоскости в диапазоне углов от -3° до 75°. Максимальная дальность стрельбы орудия составляла 14,7 км. Модернизированный вариант самоходной гаубицы, получивший обозначение М109А1, появился в американской армии в начале 70-х годов. Он отличался стволом, удлиненным на 2,44 м, более эффективным дульным тормозом, усовершенствованными подвеской и механизмом облегчения заряжания. После введения усиленного заряда дальность стрельбы обычным снарядом повысилась до 18,1 км, а при использовании активно-реактивного снаряда — до 24 км. В состав боекомплекта из 36 выстрелов раздельного картузного заряжания вошли также ядерные снаряды и управляемые кумулятивные снаряды М712 «Копперхед» с лазерной ГСН. Последующие варианты самоходки М109 разрабатывались с целью дальнейшего увеличения дальности стрельбы и автоматизации системы управления огнем. Всего было изготовлено около 4000 самоходных артустановок М109. В настоящее время они состоят на вооружении армий более 25 стран мира.
