Ракетный боекомплект РПКСН IV поколения будет меньшим, чем у подводного ракетоносца III поколения проекта 941, но при этом соответственно меньшими будут главные размерения и водоизмещение нового корабля. Сроки создания РПКСН проекта 955 являются ориентировочными в связи с экономическими трудностями в нашей стране.
Тяжелый РПКСН проекта 941*
*
Основные ТТХ*
Водоизмещение, т:
– надводное…23200
– полное подводное…48000
Длина наибольшая, м…172,0
Ширина корпуса наибольшая, м…23,3
Осадка средняя, м…11,0
Архитектурно-конструктивный тип…двухкорпусная, с
несколькими ПК
Глубина погружения, м…400
Автономность, сут…120
Экипаж, чел…160
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…2 BBP в 2-х ПК
– тепловая мощность, мВт…2х 190
– ПТУ:
– тип…блочная, ГТЗА в
2-х ПК
– число х мощность ГТЗА, л.с…2 х 50000
– число х мощность АТГ, кВт…4 х 3200
– число гребных валов…2
– тип движителей…малошумные ГВ
в насадках
– число х мощность ДГ, кВт…2 х 800
– число х мощность РСД, кВт…2 х 750 (выдвижные,
поворотные колонки), 2 х 190 (ГЭД на линии вала)
Скорость полного хода, уз:
– надводная…12
– подводная…25
Вооружение Ракетное:
– тип ракетного комплекса…Д-19
– тип БР…РСМ-52
– боекомплект БР…20
– вид старта…подводный, из РШ вне ПК
Торпедное:
– число х калибр ТА, мм…4 х 650 и 2 х 533
– боезапас торпед и ПЛУР…22
Радиоэлектронное (состав):…БИУС, НК, ГАК
с пассивными и активными трактами, РЛС обнаружения надводных целей, KCP с системой спутниковой связи и радионавигации
РПКСН III поколения проекта 941, созданный на основе нового вооружения, механизмов и оборудования, имеет нетрадиционный для подводных ракетоносцев архитектурно-конструктивный облик. У корабля два параллельно расположенных ПК и несколько прочных модулей, связанных единым наружным корпусом.
РПКСН вооружен 20 твердотопливными БР с РГЧ большой мощности, находящимися в забортных РШ, расположенных между ПК перед ограждением ПМУ. Торпедное вооружение находится в прочном модуле, расположенном в нос от РШ, а в корму от них также в прочном модуле находиться ЦП и аппаратура РЭВ. Модули расположены выше ПК. В обоих ПК размещены: АЭУ, приборы управления оружием, жилые, служебные и санитарно-бытовые помещения экипажа. ПК между собой и с прочными модулями соединены прочными переходами. ПК и модули разделены прочными поперечными переборками на 19 отсеков.
Необычная для ПЛ конструкция подводного ракетоносца обусловлена необходимостью размещения на ПЛ увеличенного боекомплекта
В результате у РПКСН проекта 941 получено самое большое среди отечественных и иностранных АПЛ надводное и подводное водоизмещение и ширина корпуса. Вместе с тем принятая архитектурно-конструктивная схема обеспечивает ракетоносцу повышенную живучесть за счет размещения АЭУ в двух разных ПК и улучшает его взрывопожарозащищенность. Забортное расположение РШ повышает модернизационные возможности РПКСН.
Ракетоносцу обеспечена возможность использования в различных районах Мирового океана в т..ч. арктических для чего предусмотрены ледовые подкрепления корпуса и ограждения ПМУ, ГВ установлены в насадках. Корабль оборудован специальной аппаратурой, имеются РСД двух видов: ГЭД на линии и выдвижные, поворотно-рулевые колонки.
Для выполнения РПКСН длительных автономных походов экипажу созданы хорошие условия обитаемости (комфортабельные каюты, профилакторий со спортивным залом, блоком водных процедур и пр.)
В настоящее время из шести построенных ракетоносцев проекта 941 в строю находится три корабля.
* По данным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". М, АОЗТ "Военный парад", 1996

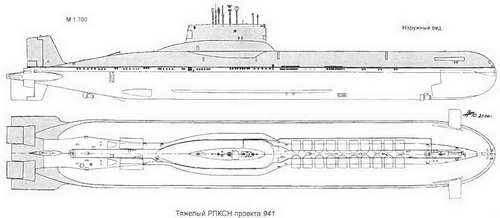

Тяжелый РПКСН проекта 941
РПКСН проекта 667БДРМ *
* Сведения в твблице приведены по данным "Jane's Fighting Ships 1999-2000".
Основные ТТХ*
Водоизмещение, т:
– надводное…11700
– полное подводное…18200
Длина наибольшая, м…167
Ширина корпуса наибольшая, м…11,7
Осадка средняя, м…8,8
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…400
Автономность, сут…80
Экипаж, чел…135
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…2 ВВР
– тепловая мощность, мВт…2 х90
– ПТУ:
– тип…ГТЗА с эшелонным
расположением
– число х мощность ГТЗА, л.с…2 х 20000
– число х мощность АТГ, кВт…2 х 3000
– число гребных валов…2
– тип движителей…малошумные ГВ
– число групп АБ…2
– число х мощность ДГ кВт…2 х 460
– число х мощность резервных ГЭД, кВт…2 х 225
Скорость полного хода, уз:
– надводная…14
– подводная…24
