В архитектурно-конструктивном плане это одноваль-ная, однокорпусная ПЛ с хорошо обтекаемыми обводами наружного корпуса круговой в поперечных сечениях формы (без выраженного ракетного банкета). ПК имеет значительную цилиндрическую вставку в средней части, конический участок в носу и лекальные обводы в корме. Он разделен сферическими переборками на отсеки-зоны. В носовом из них размещено торпедное вооружение, ЦП с аппаратурой РЭВ и жилые помещения. В средней части расположено ракетное вооружение ПЛ с ракетными шахтами, разделенными на два эшелона (по восемь РШ в каждом). В отдельном отсеке размещена ППУ с ЯР, а в следующем за ним кормовом отсеке расположена

ПТУ с приводом на движитель - "pump jet". ЦГБ находятся в носу и корме ПЛ. Носовая оконечность отведена для размещения антенн ГАК. ТА вынесены из оконечности и установлены под углом к ДП в средней по высоте части ПК.

ПЛАРБ типа Le Triomphant вооружены новыми, более совершенными, чем у ракетоносцев типа L'Inflexible, БР с РГЧ, имеющими по 6 боевых блоков каждая. Предусмотрена замена находящихся на борту ПЛАРБ БР типа М 45/TN с дальностью стрельбы 5300 км на новые ракеты типа M51/TN75 с дальностью 8000 км. БР с увеличенной дальностью в начале будет укомплектована последняя в серии ПЛАРБ S619 со сроком ввода в строй в 2008 г., а затем и остальные ракетоносцы.

При создании ПЛАРБ нового поколения большое внимание уделено их защите и скрытности прежде всего акустической, чему способствует хорошо обтекаемая форма корпуса корабля, новый тип движителя - "pump jet", низкая частота вращения линии вала, электродвижение для обеспечения малошумных ходов и пр.

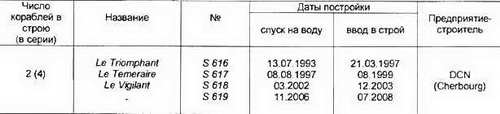

ПЛАРБ типа Le Triomphant

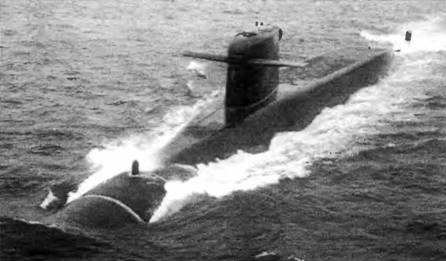

ПЛАРБ типа L'Inflexible*

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ

Водоизмещение, т:

–  надводное…8080

–  подводное…8920

Длина наибольшая, м…128,7

Ширина корпуса наибольшая, м…10,6

Осадка средняя, м…10,0

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный)

Глубина погружения, м…250

Экипаж, чел…130

Энергетическая установка:

–  тип…турбоэлектрическая АЭУ

–  число и тип ЯР…1 ВВР (PWR)

–  число АТГ…2

–  число х мощность ГЭД, л.с…1 x 16000 (ф.

"Jeumont Schneider")

–  число гребных валов…1

–  тип движителя…ГВ

–  мощность (тип) ДГ, кВт…1500 ("Semt-Pielstick/

Jeumont Schneider" 8PA4V185 SM)

–  число и тип РСД…1 ГЭД

Скорость полного хода, уз:

–  надводная…20

–  подводная…25

Вооружение

Ракетное:

–  тип БР…М4/TN 70 или TN71

–  боекомплект БР…16

–  вид старта…подводный, из РШ в ПК

Торпедно-ракетное:

–  число х калибр ТА, мм…4x533

–  боезапас торпед и КР…18

–  тип КР…ПКР SM 39"Ехосеt"

–  тип торпед…ECAN F17 Mod 2

ECAN L5 Mod 3

Радиоэлектронное: -тип

системы управления

и контроля оружия…SAD и SAT (БР),

DLA 4А (КР и торпеды)

–  тип ГАК…ф. "Thomson Sintra" DSUX21, DUUX5, DSUV61

–  тип РЛС…"Thomson-CSF DRUA 33"

–  тип системы РЭП…"Thomson-CSF"

ARUR U 13/DR 3000U"

В период 1973-1985 гг. в состав французского флота вошли пять ПЛАРБ II поколения: Le Foudroyant, Le Terrible, L' Indomptable, Le Tonnant и L'Inflexible. Ракетоносцы строились с БР типа М-2, но в ходе эксплуатации первые четыре из них были модернизированы. При этом на ПЛАРБ было установлено новое ракетное вооружение с БР типа М-4 с РГЧ, увеличен срок службы ППУ за счет установки новой активной зоны ЯР, уменьшена шумность, улучшен ГАК и др. Последний корабль в серии ПЛАРБ сразу строился с новыми БР и с улучшениями, предусмотренными в ходе модернизации ПЛ более ранней постройки.

В настоящее время в строю находятся два из пяти ракетоносцев: ПЛАРБ Le Tonnant, прошедшая модернизацию в 1987 г. (будет выведена из боевого состава флота в 2000 г) и ПЛАРБ L'Inflexible (введена в строй в 1985 г., останется в составе флота до 2006 г.)

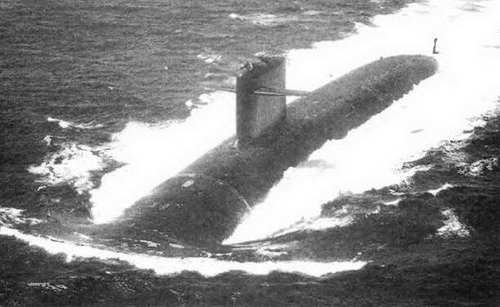

ПЛАРБ типа L'Inflexible

Китай

ПЛАРБ Xia и Туре 094*

< image l:href="#"/>

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т…6500

Длина наибольшая, м…120

Ширина корпуса наибольшая, м…10

Осадка средняя, м…8

Глубина погружения, м…300

Экипаж, чел…140

Энергетическая установка:

–  тип….турбоэлектрическая АЭУ

–  ППУ:

–  число и тип ЯР…1 ВВР

–  тепловая мощность, мВт…90

–  ПТУ:

–  тип…ТГУ

–  число гребных валов…1

–  тип движителя… ГВ

Скорость полного подводного хода, уз…22

Вооружение

Ракетное:

–  типБР…JL-1

–  боекомплект БР…12

–  вид старта…подводный

Торпедное:

–  число х калибр ТА, мм…6x533

–  боезапас торпед…

–  тип торпед…Yu-З (СЭТ-65Э)

Радиоэлектронное (состав):

–  система управления

ракетной стрельбой…Туре 921-А

–  активно-пассивная ГАС;

–  РЛС обнаружение надводных целей

Первая и единственная ПЛАРБ Xia ВМС Китая создана с использованием АЭУ торпедного вооружения и оборудования многоцелевой АПЛ типа Han и вооружена БР средней дальности китайского производства *

Первый пуск ракеты с ПЛ в 1985 г. оказался неудачным, хотя ему предшествовали старты этих БР с погружаемого стенда в апреле 1982 г. и с опытной ДПЛ БР (тип Golf)** в октябре этого же года. Успешный старт БР нJL-1" с АПЛ Xia состоялся только 27.09.1988 г В последние годы АПЛ находилась в ремонте, в строй ее намечалось ввести в середине 1999 г. Рассматривалась возможность вооружения АПЛ усовершенствованными БР"JL-1А" с увеличенной дальностью стрельбы.
