Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Александров Юрий Иосифович

Следует отметить, что в настоящее время в Китае развернуты работы по созданию серии из четырех новых ПЛАРБ (Туре 094), которые будут вооружены твердотопливными БР типа"JL-2" с большой дальностью стрельбы (8000 км) и РГЧ с 3-4 БГ Ожидается, что строительство головного ракетоносца начнется на верфях в Хулидао в 2000 г., хотя не исключено, что оно будет отложено до завершения создания БР типа "JL-2".

В обеспечение создания новых ПЛАРБ опытная ракетная ДПЛ типа Golfs 1995 г. была переоборудована для испытательных пусков ракет типа"JL-2".

* По неподтвержденным данным строились две ПЛАРБ, одна из которых погибла в 1985 г.

** По иностранной информации. ПЛ построена с использованием проектной документации

советской ракетной ДПЛ проекта 629

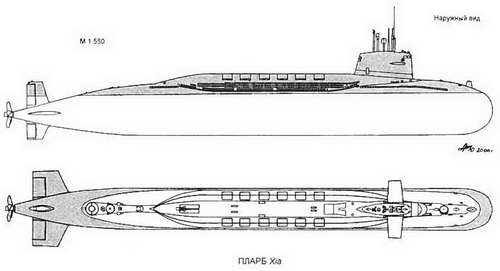

ПЛАРБ Xia

Атомные подводные лодки с крылатыми ракетами

Россия

ПЛАРК проекта 949А*

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, т:

–  надводное…14700

–  полное подводное…24000

Длина наибольшая, м…155,0

Ширина корпуса наибольшая, м…18,2

Осадка средняя, м…,…9,2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…600

Автономность, сут…120

Экипаж, чел…107

Энергетическая установка:

–  тип…паротурбинная АЭУ

–  ППУ:

–  число и тип ЯР…2 ВВР

–  тепловая мощность, мВт…2 х 190

–  ПТУ

–  тип…блочная, ГТЗА с

эшелонным расположением

–  число х мощность ГТЗА, л.с…2 х 50000

–  число х мощность АТГ, кВт…2 х 3200

–  число гребных валов…2

–  тип движителей…малошумные ГВ

–  число х мощность ДГ, кВт…1 х 800

Скорость полного хода, уз:

–  надводная…15

–  подводная…32-33

Вооружение Ракетное:

–  тип ракетного комплекса…ПКР "Гранит"

–  боекомплект БР…24

–  вид старта…подводный, из наклонных,

забортных контейнеров

Торпедно-ракетное:

–  число х калибр ТА, мм…4x650 и 4x533

–  боезапас торпед и ПЛУР…24**

Радиоэлектронное (состав)…БИУС, НК, ГАК с пассивным

и активными трактами, навигационная РЛС, автоматизированный КРС, телевизионно-оптический комплекс

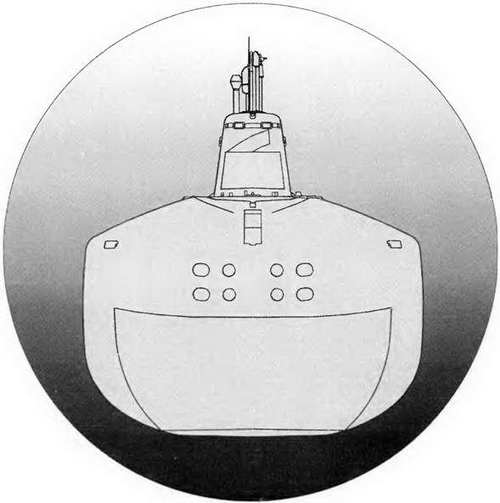

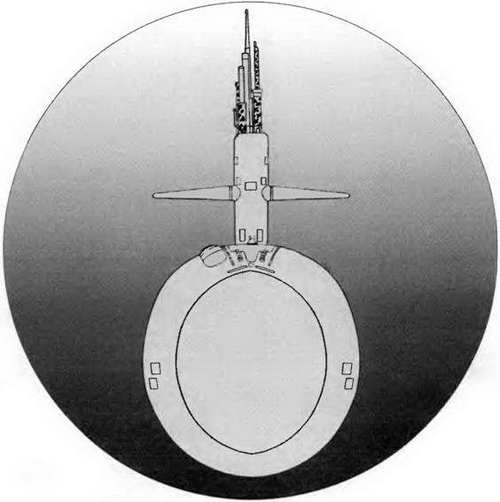

Находящиеся в составе отечественного ВМФ крейсерские ПЛАРК проекта 949А являются улучшенной модификацией многоракетных, скоростных АПЛ III поколения проекта 949. Их главным оружием являются ПКР с подводным стартом комплекса "Гранит", созданные для поражения высоко-защищенных целей - соединений БНК вероятного противника с развитой ПРО, и обладающие большой дальностью стрельбы, высокой (сверхзвуковой) скоростью полета и усовершенствованной системой наведения на цели. ПЛАРК проекта 949 А - десяти отсечная ПЛ с ПК цилиндрической формы в районе расположения ракетных контейнеров. Наклонное, забортное расположение контейнеров обусловили развитое междубортное пространство и большую ширину ПЛ.

Кроме ПКР "Гранит", ПЛАРК оснащена мощным торпедным и Торпедо-ракетным вооружением двух калибров, которое размещено в носовом отсеке ПК корабля. Для обеспечения ПЛАРК высокой скорости подводного хода, необходимой для оперативного развертывания в районы боевого

использования, на ПЛ предусмотрена АЭУ большой мощности (двухвальная, с двумя ППУ и ПТУ) и раздвоенной формы кормовая оконечность. ПЛАРК проекта 949А имеет неограниченный район плавания в т.ч. в Арктических районах для чего предусмотрены специальные подкрепления наружного корпуса и ограждения рубки. Для осуществления длительных автономных походов экипажу на корабле созданы хорошие условия обитаемости с комфортными каютами, санитарно-бытовыми и спортивными помещениями, зоной отдыха. Для возможности спасения личного состава в аварийных ситуациях, в ограждение рубки ПЛ установлена всплывающая спасательная камера на весь экипаж корабля.

Развитое вооружение и средства защиты, мощная энергетика обусловили большое водоизмещение и главные размерения ПЛАРК и как следствие их постройку на Севмашпредприятии в г. Северодвинске.

* По данным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997" М., АОЗТ "Военный парад", 1996. ** 40 ед. по данным "Jane's Fighting Ships 1999-2000".

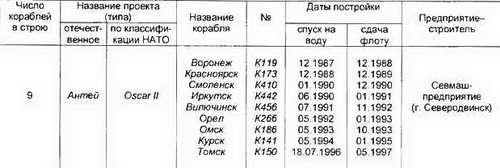

Серийное строительство ПЛАРК, развернутое с середины 70-х годов, завершилось сдачей ВМФ головного корабля, а затем еще одной ПЛ, созданных по проекту 949*. Последующие корабли строились по проекту 949А с дополнительным отсеком, врезанным в ПК для улучшения компоновки аппаратуры ракетного комплекса и др. оборудования и соответственно с увеличенными водоизмещением и длиной (ПЛАРК К-148 Краснодар, К-173 Челябинск, К-132 Красноярск, К-119 Воронеж, К-410 Смоленск, К-442 Иркутск, К-456 Вилючинск, К-266 Орел, К-150 Томск, К-186 Омск, К-141 Курск).

По данным "Jane's Fighting Ships 1999-2000", в настоящее время в строю находится девять ПЛАРК проекта 949А.

* ПЛАРК К-525 Архангельск и К-206 Мурманск.

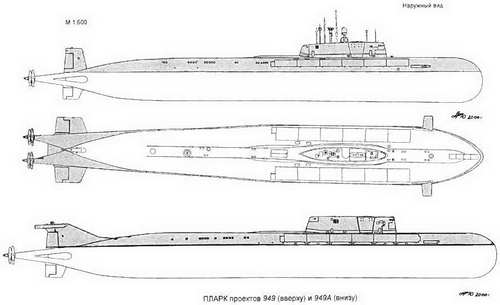

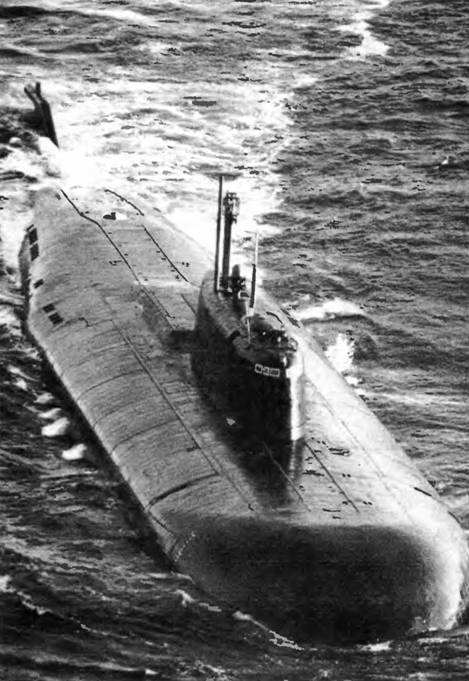

ПЛАРК проекта 949А

Многоцелевые атомные подводные лодки с ракетно-торпедным и торпедным вооружением

Россия

Многоцелевая АПЛ проекта 885*

* Сведения в таблице и основные ТТХ, приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т…8600

Длина наибольшая, м…111

Ширина корпуса наибольшая, м…12

Осадка средняя, м…8,4

Экипаж, чел…55

Энергетическая установка:

–  тип…паротурбинная АЭУ

–  ППУ:

–  число и тип ЯР…1 ВВР

–  тепловая мощность, мВт…195

–  ПТУ:

–  тип…блочная ГТЗА

–  число х мощность ГТЗА, л.с…43000

–  число гребных валов…1

Скорость хода, уз:

–  наибольшая надводная…15

–  наибольшая подводная…32-33

Вооружение Ракетное:

–  тип ракетного комплекса…"Оникс", "Альфа" и др.

–  боекомплект БР…24

–  расположение КР на ПЛ…в 8 вертикальных

шахтах, в ПК

Торпедно-ракетное:

–  число х калибр ТА, мм…8x533

–  боезапас торпед и ракето-торпед…30

Радиоэлектронное…в составе, принятом
