Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки
Шрифт:
Основные ТТХ*
Водоизмещение, т:
– надводное…8700
– подводное…10200
Длина наибольшая, м…140
Ширина корпуса наибольшая, м…12
Осадка средняя, м…8.7
Архитектурно-конструктивный тип…двух корпусная
Глубина погружения, м…400
Экипаж, чел…120
Энергетическая установка:
– тип…паротурбинная АЭУ
– состав и основные характеристики…аналогичны АЭУ РПКСН
проекта 667БДР
Скорость полного хода, уз:
– надводная…19
– подводная…25
Вооружение Ракетное:
– тип ракетного комплекса…Д-9
– тип БР…PCМ-40
– боекомплект БР…12
– вид старта…подводный,
из РШ в
Торпедное:
– число х калибр ТА, мм…4x533 и 2x400
– боезапас торпед…18
Радиоэлектронное (состав):…аналогичен принятому на РПКСН проекта 667БДР

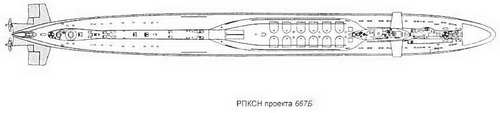

Успехи в области ракетостроения в нашей стране обеспечили возможность создания в начале 70-х годов лодочной, с подводным стартом БР межконтинентальной дальности, обладающей повышенной точностью стрельбы. Первыми в мире подводными ракетоносцами, вооруженными межконтинентальными БР комплекса Д-9, стали РПКСН проекта 667Б. При создании ракетоносцев была решена важная для этих ПЛ проблема подводного старта всего боекомплекта БР. При этом было также сокращено время предстартовой подготовки ракет, установлен усовершенствованный НК и космическая навигационно-связная система. РПКСН проекта 667Б создавались на базе ракетоносцев проекта 667А с использованием их торпедного и радиоэлектронного вооружения, АЭУ и различного оборудования. Однако существенно большие массо-габаритные характеристики БР комплекса Д-9 по сравнению с ракетным комплексом Д-5 обусловили ограниченный 12 БР ракетный боекомплект РПКСН проекта 667Б и увеличенное, по сравнению с ракетоносцем проекта 667А, водоизмещение.
РПКСН проекта 667Б строились высокими темпами на двух судостроительных заводах в г. Северодвинске и Комсомольске - на Амуре. В течение шести лет Флоту были переданы 18 ракетоносцев. В настоящее время, по данным справочника "Jane's Fighting Ships", в строю ВМФ оставалось всего два РПКСН этого проекта.
* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997" м, АОЗТ "Военный парад", 1996.
США
ПЛАРБ типа Ohio*
* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000".
Основные ТТХ
Водоизмещение, т:
– надводное…«…16600
– подводное…18750
Длина наибольшая, м…170,7
Ширина корпуса наибольшая, м…12,8
Осадка средняя, м…11,1
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, м…более 300
Экипаж, чел…155
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…1 BBP S8G
– ПТУ:
– тип…ГТЗА с двумя турбинами
– число х мощность ГТЗА, л.с…1 х 60000
– число гребных валов…1
– тип движителя…малошумный ГВ
– число х мощность
вспомогательного ГЭД, л.с…1 х325
(на линии вала)
Скорость полного
Вооружение Ракетное:
– тип БР…"Trident I" (С-4) (SSBN 726-733)
"Trident II" (D-5) (SSBN 734-743)
– боекомплект БР…-…24
– вид старта…подводный, из РШ в ПК
Торпедное
– число х калибр ТА, мм…4x533
– боезапас торпед и ПЛУР…
– тип торпед… Мк48
Радиоэлектронное: -тип систем управления
и контроля оружия…CCS Мк 2 mod 3,
Мк 118, Мк 98
– тип ГАК…AN/BQQ-6
– тип РЛК…BPS-15A и BPS-16

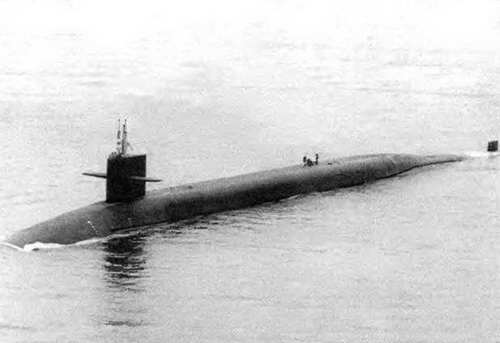

Основу МСЯС США в настоящее время составляют ПЛАРБ типа Ohio, вошедшие в строй в период 1981-1997 гг. и заменившие в составе американских ВМС подводные ракетоносцы типа Benjamin Franklin 1964-1967 гг. постройки**.
Главное оружие ПЛАРБ типа Ohio - 24 твердотопливные БР типа "Trident", каждая из которых имеет РГЧ с восемью БЧ индивидуального наведения. На ПЛ ракеты хранятся в РШ, размещенных в два ряда, в ПК корабля. Старт ракет осуществляется из пусковых установок, находящихся в РШ с помощью пороховых генераторов газа. Первые восемь ПЛАРБ первой подсе-рии (SSBN 726 - SSBN 733) вооружены БР "Trident I" (С-4) с дальностью стрельбы 7400 км, а последующие ракетоносцы (вторая подсерия) - "Trident II" (D-5) с дальностью стрельбы ок. 10000 км.
ПЛАРБ типа Ohio существенно отличаются от ранее созданных американских подводных ракетоносцев не только увеличенным в 1,5 раза ракетным боекомплектом и более совершенными типами БР, но и архитектурно-конструктивным обликом и улучшенными основными ТТХ. ПЛАРБ типа Ohio - однокорпусные ПЛ
с ПК цилиндрической формы на значительной части длины корабля. Хорошо обтекаемый наружный корпус имеет форму, характерную для однокорпусных одно-вальных ПЛ с значительной по длине цилиндрической вставкой и небольшим по высоте ракетным банкетом. Ограждение ПМУ и рубки расположено в носовой части корпуса корабля. На нем находится носовые горизонтальные рули. Крестообразное кормовое оперение имеет вертикальные рули без вертикальных стабилизаторов (характерное для американских АПЛ). ЦГБ расположены в оконечностях ПЛ. Прочными поперечными переборками ПК разделен на три зоны-отсека. В носовом отсеке размещены: торпедное вооружение, посты управления кораблем, оружием и техническими средствами, жилые, служебные и са-нитарно - бытовые помещения. В средней части ПЛ находятся РШ и вспомогательные механизмы. Кормовую часть ПЛ занимает АЭУ. В ней переборками выделено реакторное помещение.
ПЛАРБ типа Ohio были спроектированы еще в 70-х годах, а первые корабли вступили в строй в начале 80-х годов, но они и в настоящее время являются наиболее малошумными АПЛ американских ВМС. Это качество ракетоносцев обеспечивается однокорпусной конструкцией АПЛ с большим диаметром ПК, позволяющим разместить ППУ с реактором, имеющим естественную циркуляцию теплоносителя первого контура и ГТЗА с низкооборотной линией вала. На малошумных ходах используется электродвижение. Предусмотрен комплекс средств и мероприятий по акустической защите корабля.
В конце 90-х годов США приступили к перевооружению четырех ПЛАРБ типа Ohio первой подсерии РШ для БР "Trident II". Первой перевооружение прошла ПЛАРБ Alaska (SSBN 732), затем оно будет произведено на ракетоносцах Nevada (SSBN 733), Henry М. Jackson (SSBN 730) и Alabama (SSBN 731).
Четыре других ракетоносца этого типа первой подсерии: ПЛАРБ Ohio (SSBN 726), Michigan (SSBN 727), Flohda (SSBN 728) и Georgia (SSBN 729) после вступления в силу договора СНВ-2* США планирует переоборудовать для использования с АПЛ обычных систем оружия, в частности КР "Tomahawk" или зенитных ракет типа "Standart", а также для решения десантных задач.
