Вооружение Ракетное:
– тип ракетного комплекса…Д-9РМ
– тип БР…РСМ-54
– боекомплект БР…16
– вид старта…подводный,
из РШ в ПК
Торпедное:
– число х калибр ТА, мм…4x533
– боезапас торпед и ПЛУР…18
Радиоэлектронное (состав):…БИУС, НК, ГАК с
пассивными и активными трактами, РЛК активно-пассивный, автоматизированный КРС
АПЛ проекта 667БДРМ является подводным ракетоносцем улучшенного II поколения, созданным с использованием механизмов, оборудования и технических решений РПКСН проекта 667А и его модификаций - подводных ракетоносцев проектов 667В, 667 БД и 667БДР. При этом была сохранена архитектурно-конструктивная
В отличие от ракетоносцев III поколения БР размещены в шахтах, установленных в ПК. РПКСН проекта 667БДРМ вооружен усовершенствованными межконтинентальными БР с РГЧ и с повышенной точностью стрельбы, оснащен более совершенным торпедным вооружением, включающим не только торпеды, но и ПЛУР. На нем установлено новое РЭВ, используемое на АПЛ III поколения, и снижена шумность за счет совершенствования акустической защиты, установки новых движителей и пр. Это потребовало увеличения главных размерений и водоизмещения РПКСН проекта 667БДРМ по сравнению с ракетоносцами II поколения.
Находясь на боевой службе в составе КСФ, РПКСН проекта 667БДРМ осуществляют боевое патрулирование, совершают автономные походы, среди которых следует отметить Арктический поход с всплытием в районе Северного полюса, выполненный в июле 1987 г. РПКСН К-51 Верхотурье впервые для ракетоносцев этого проекта. Летом 1994 г. Арктический поход с всплытием в географической точке Северного полюса совершил РПКСН К-18 Карелия в обеспечении многоцелевой АПЛ Б-414 Даниил Московский проекта 671РТМК. 6 августа 1991 г. РПКСН К-407 Новомосковск в соответствии с программой "Бегемот" впервые в мире успешно выполнил стрельбу полным ракетным боекомплектом из подводного положения. 7 июля 1998 г. этот же ракетоносец произвел запуск германского коммерческого космического аппарата "Тубсат-Н" - первый в истории освоения космического пространства вывод ИСЗ на околоземную орбиту, произведенный из-под воды.
* По данным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". М., АОЗТ "Военный парад", 1996.
Вступившие в строй в середине 80-х - начале 90-х годов, РПКСН проекта 667БДРМ являются последними построенными ракетоносцами в составе отечественного ВМФ, который за последнее десятилетие АПЛ стратегического назначения не пополняется.

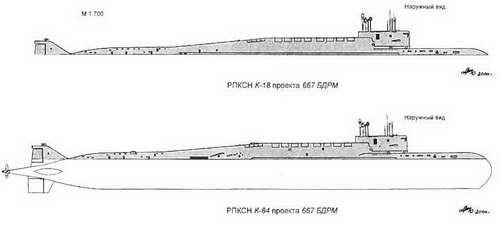

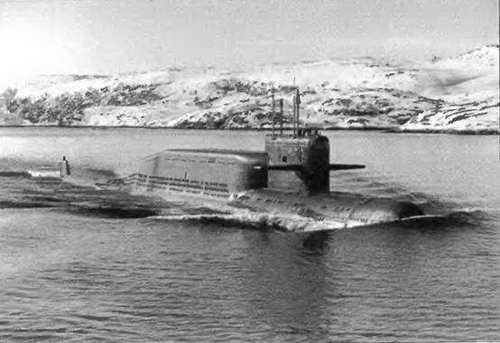

РПКСН К-84 проекта 667БДРМ

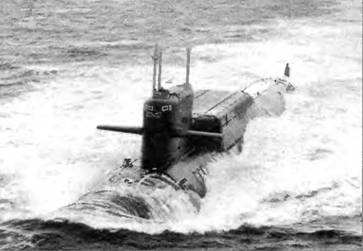

РПКСН К-18 проект 667БДРМ

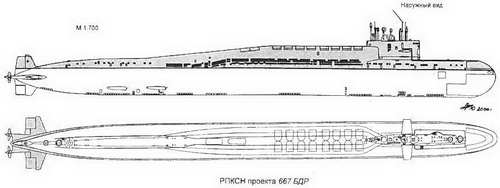

РПКСН проекта 667БДР

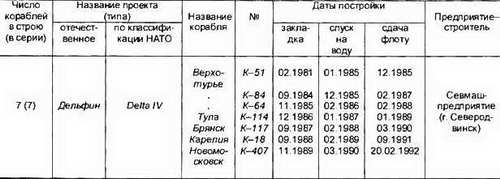

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"
Основные TTX*
Водоизмещение, т:
– надводное…10600
– полное подводное…13050
Длина наибольшая, м…155
Ширина корпуса наибольшая, м…12
Осадка средняя, м…8.7
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…400
Автономность,
Экипаж, цел…130
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…2ВВР
– тепловая мощность, мВт…2x90
– ПТУ
– тип…ГТЗА с эшелонным
расположением
– число х мощность ГТЗА, л.с…2х20000
– число х мощность АТГ, кВт…2x3000
– число гребных валов…2
– тип движителей…малошумные ГВ
– число групп АБ…2
– число х мощность ДГ, кВт…2 х 460
– число х мощность резервных ГЭД, кВт…2 х 225
Скорость полного хода, уз:
– надводная…14
– подводная…24
Вооружение Ракетное:
– тип ракетного комплекса…Д-9Р
– тип БР…РСМ-50
– боекомплект БР…16
– вид старта…подводный,
из РШ в ПК
Торпедное:
– число х калибр ТА, мм…4x533 и 2x400
– боезапас торпед…16
Радиоэлектронное (состав):…БИУС, НК, ГАК с пассивными и активными трактами, РЛК активно-пассивный, автоматизированный КРС

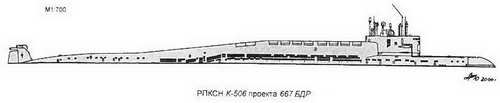

Построенные в середине 70-х - начале 80-х годов 14 АПЛ проекта 667БДР (К-424, К-441, К-449, К-455, К-490, К-487, К-496, К-506, К-211, К-223, К-180, К-433, К-129, К-44) были первыми отечественными РПКСН, вооруженными БР межконтинентальной дальности с РГЧ. Они являются улучшенной модификацией ранее созданных ракетоносцев проекта 667БД** и отличаются, кроме ракетного оружия, более совершенной системой управления ракетной стрельбой, улучшенной акустической защитой и РЭВ (новые НК, ГАК и средства связи), а также улучшенными условиями обитаемости экипажа ракетоносца. Состав и основные характеристики АЭУ в целом остались такими же как на исходном РПКСН проекта 667А
Находясь в составе Северного и Тихоокеанского флотов, в ходе эксплуатации РПКСН К-180, К-211, К-433 и К-506 в 1981-1983 гг. совершили трансокеанские походы. В июле-августе 1982 г. РПКСН К-211 совершил длительное подводное плавание по периметру Северного Ледовитого океана. В декабре 1983 г. ракетоносец К-433 впервые в ВМФ СССР обошел вокруг Северного полюса и на выходе из Арктики в условиях полярной зимы в подводном положении форсировал мелководное Чукотское море. В сентябре-октябре 1986 г. РПКСН К-496 совершил Арктический поход в приполюсные районы для выполнения летно-конструкторских испытаний ракетного комплекса.
** Выведены из состава МСЯС и разоружены в соответствии с договором CHB-2

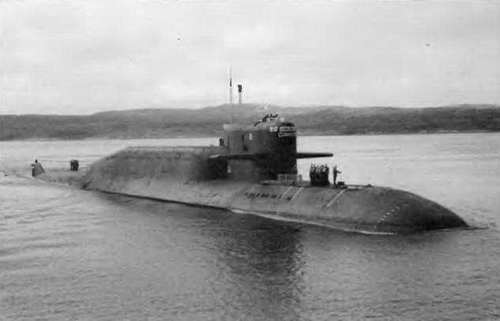

РПКСН К-211 проекта 667БДР

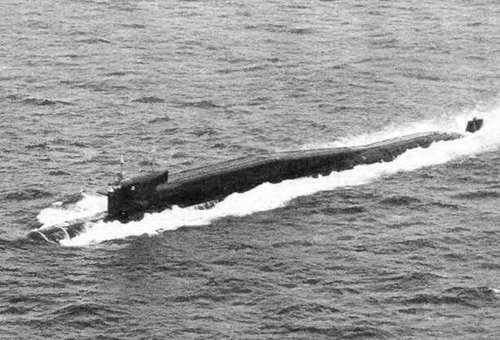

РПКСН проекта 667БДР
РПКСН проекта 667Б*
* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"
