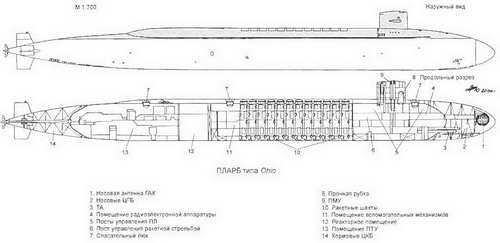

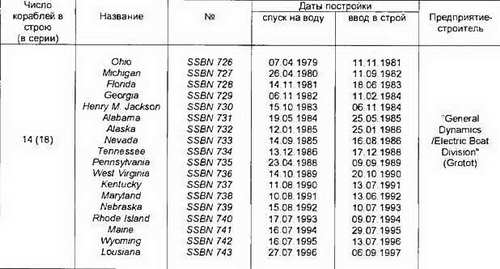

* По условиям договора СНВ-2 число ПЛАРБ типа Ohio должно быть ограничено 14 ед
Великобритания
ПЛАРБ типа Vanguard*
*
Основные ТТХ Водоизмещение подводное, т…15900
Длина наибольшая, м…ок.150
Ширина корпуса наибольшая, м…12,8
Осадка средняя, м…12
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, м…
Экипаж, чел…135
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ
– число и тип ЯР…1 ВВР типа PWR 2
– ПТУ:
– тип…ГТЗА с двумя
турбинами ф. GEC
– число х мощность ГТЗА, л.с…1 х 27500
число х мощность АТГ, кВт…2 х 3000 ф. "WH Allen"
– число гребных валов…1
– тип движителя…"pump Jet"
– число х мощность ДГ, кВт…2x1000
– число РСД…2
Скорость полного подводного хода, уз…25
Вооружение Ракетное:
– тип БР…"Trident II" (D-5)
– боекомплект БР…16
– вид старта…подводный, из РШ в ПК
Торпедное:
– число х калибр ТА, мм…4x533
– боезапас торпед…
– тип торпед…"Spearfish"
Радиоэлектронное:
– тип АСБУ…SMCS ф. "Downty Sema"
– тип системы
управления стрельбой…SAFS 3
– тип ГАК…Туре "2054"
– тип навигационной РЛС…"1007"

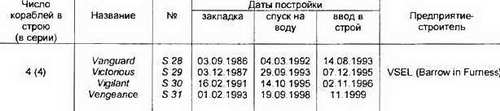

В конце 1999 г. в Великобритании должна была войти в строй последняя ПЛАРБ в серии из четырех подводных ракетоносцев II поколения типа Vanguard, которые созданы на замену того же числа английских ПЛАРБ I поколения типа Resolution 1967-1969 гг. постройки (выведены из состава флота в 1992-1996 гг.)* Главным отличием ПЛАРБ типа Vanguard от ракетоносцев типа Resolution являются новые, более совершенные БР "Trident II (D-5) американского производства с дальностью стрельбы до 12000 км вместо БР "Polaris A3". Каждая БР оснащена РГЧ с восемью БГ, изготовленными в Великобритании. Однако, в соответствии с решением правительства, принятым в ноябре 1993 г., суммарное число БГ на одной ПЛАРБ было ограничено 96 ед. Это позволило иметь на ракетоносцах часть БР с неядерными БГ
Для целей самообороны ПЛАРБ оснащена торпедным вооружением в составе четырех носовых ТА калибра 533 мм и двухцелевых телеуправляемых торпед "Spearfish". На ракетоносцах установлено новое РЭВ и предусмотрена более совершенная акустическая защита, включающая облицовку наружного корпуса ПЛ гидроакустическими покрытиями.
Состав одновальной АЗУ, установленной на ПЛАРБ, является традиционным для английских АПЛ (один ВВР английского производства и ГТЗА с двумя турбинами американской фирмы "General Electric"). В качестве движителя применен "pump jet", обеспечивающий, по сравнению с ГВ, малошумные хода
На ПЛАРБ предусмотрены резервные источники энергии (два ДГ) и РСД в составе двух выдвижных подруливающих устройств.
Постройка головной ПЛАРБ была завершена в 1992 г и она была передана флоту в 1993 г. после завершения морских испытаний. Первый выход ракетоносца на боевое патрулирование состоялся в начале 1995 г Ему предшествовали испытания ракетного оружия (первый пуск БР был осуществлен 26.05.1994).

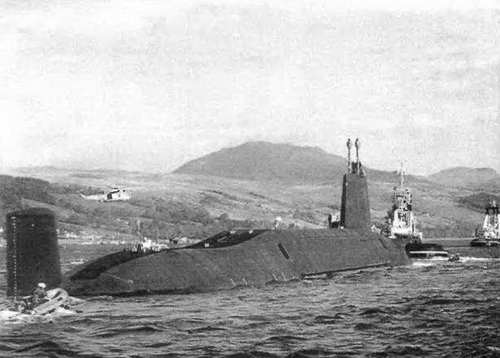

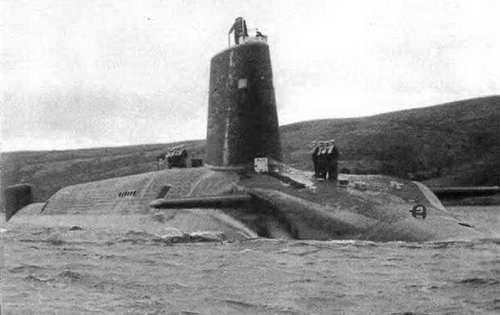

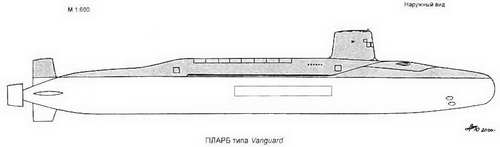

ПЛАРБ типа Vanguard
Франция
ПЛАРБ типа Le Triomphant*
* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".
Основные ТТХ
Водоизмещение, т:
– надводное…12640
– подводное…14120-14340*
Длина наибольшая, м…138
Ширина корпуса (корабля)
наибольшая, м…12,5 (17,0)
Осадка средняя, м…12,5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, м…500
Экипаж, чел…111
Энергетическая установка:
– тип…паротурбинная АЭУ**
– число и тип ЯР…1 ВВР типа К15
– тепловая мощность ППУ мВт…150
– мощность ПТУ, л.с…41500
– число АТГ…2
– число гребных валов…1
– тип движителя…"pump Jet"
– число х мощность
(тип) ДГ кВт…2x450
("Semt-Pielstick" 8 РА4 V200 SM)
– число и тип РСД…1 ГЭД
Скорость полного подводного хода, уз…25
Вооружение
Ракетное:
– тип БР…M45/TN 75
боекомплект БР…16
– вид старта…подводный, из РШ в ПК
Торпедно-ракетное:
– число х калибр ТА, мм…4 х 533
– боезапас торпед и КР…18
– тип КР…ПКР SM39 "Exocet"
– тип торпед…ECAN L5 Mod 3
Радиоэлектронное:
– тип системы управления
и контроля оружия…SAD и SAT (БР),
DLA 4А (КР и торпеды)
– тип ГАК…ф. "Thomson Sintra" DMUX 80
– тип системы РЭП…"Thomson-CSF" ARURU 13/DR 3000
ПЛАРБ типа Le Triomphant являются подводными ракетоносцами III поколения, строящимися после
ПЛАРБ L'Inflexible (II поколение). Первоначально предусматривалась постройка серии из шести ПЛАРБ типа Le Triomphant, но в связи с окончанием "холодной войны" она была ограничена четырьмя кораблями. В настоящее время в строю находится два ракетоносца. Ввод в строй третьей ПЛАРБ отложен до 2003 г., а строительство четвертой ПЛ начнется в 2000 г.
