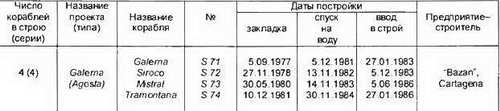

Три ПЛ прошли модернизацию: Galerna - в 1993-94 г., Siroco - в 1995 г. и Tramontane - в 1997 г. В объем работ вошли: замена АБ, установка новых систем управления торпедной стрельбой, радиоэлектронного противодействия, перископов с ИК системами обнаружения. Планы по установки ГАС с ГПБА DSUV-62 осуществлены не были, но на S73 Mistral прошли сравнительные испытания ГАС с ГПБА "Solarsub" и "Thomson-Marconi Narama".

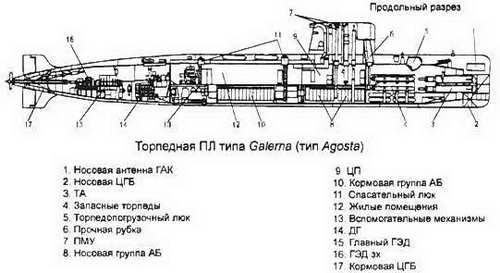

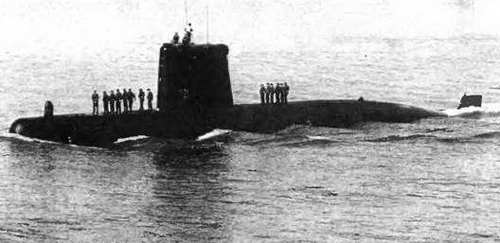

Торпедная ПЛ Galerna
Основные ТТХ
Водоизмещение, т:
– надводное…893
– подводное…1043
Длина наибольшая, м…57,8
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…4,6
Запас плавучести, %…ок. 17
Архитектурно-конструктивный тип…полутора корпусная
Глубина погружения оперативная, м…300
Автономность, сут…30
Экипаж, чел…47 (6 офицеров)
Энергетическая установка:
– тип установки…ДЭУ с полным
электродвижением
– число и мощность ДГ, кВт…2 х 850
– тип х мощность (тип) дизелей
в составе ДГ. л.с…2 х 1225 (SEMT-Pielstick 12PA4V185)
– число х мощность ГЭД л. с..2 х 1300 / 800*
– число групп АБ х число
элементов в группе…2 х 80
Запас топлива, т…90
Скорость полного хода, уз:
– надводная…13,2
– подводная…15,5
– в режиме РДП…10
Дальность плавания (при скорости хода, уз), мили:
– надводная…2710(12,5)
или 10000 (7)
– в режиме РДП…3000 (10)
или 4300 (7,5)
– подводная…300(3)
Вооружение Торпедное:
– число х калибр носовых
ТА в ПК, мм…8x550
– число х калибр
забортных ТА, мм…4x550
– боезапас торпед, ед…12
– тип торпед…ECAN L5 Mod3/4,
ECAN F17Mod2
– число мин, принимаемых
взамен торпед…12
Радиоэлектронное: -тип системы
управления оружием…DLT-3A
– тип ГАС:…"Thomson Sintra ШПС DSUV-2"
"Thomson Sintra ГЛС DUUA-2A", система контроля собственных шумов.
– тип РЛС…"Thomson Sintra CSF DRUA31
CSF DRUA 33А" (поисковые), "Thorn EMI Manta" (COPC)
Навигационные системы (состав)…система
радионавигации DECCA и "Loran", 2 эхолота, гидрокомпас, лаг, автопрокладчик

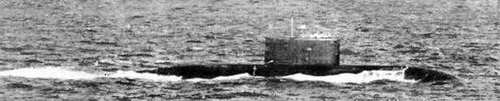

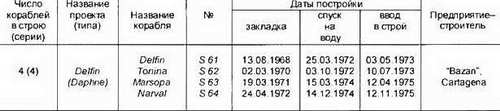

Французский проект ДПЛ типа Daphne. Испанские ПЛ построены по французской лицензии при активном участии французских специалистов и с французским комплектующим оборудованием. Первые две ПЛ были заказаны 26.12.1966 г., вторые - в марте 1976 г. ПЛ неоднократно модернизировались. С 1983 г. производилась модернизация гидроакустического вооружения ГЛС DUUA-1 была заменена на DUUA-2A. Были усовершенствованы системы управления огнем (СУО) и обслуживания торпед, ТА лейнированы под калибр 533 мм. В 1993 г были усовершенствованы системы РЭП. С 1994 г., начиная с ПЛ S 63 Marsopa, СУО была приспособлена для стрельбы торпедами F17, управляемыми по проводам.
Капремонты: ПЛ S64Narval-в 1995-1996гг., S61 Delfin- в 1996-1997 гг.
При создании французского проекта Daphne особое внимание было уделено мало шумности ПЛ и совершенству гидродинамики. ПЛ - двухвальная, с ДЭУ на полном электродвижении.
ПК плоскими переборками разделен на 5 отсеков. ЦП - во втором отсеке. По первоначальному проекту ДПЛ типа Daphne были вооружены торпедами калибра 550 мм. Причем носовые ТА находятся в ПК, а средние и кормовые -забортные.
На ПЛ S 63 Marcopa, наряду с ГАС с ГПБА типа DSUV 62С, установлена система подавления шума путем подачи воздуха на корпус ПЛ и лопасти ГВ -"Praire/Masker".
* Мощность форсажная/длительная.
Италия

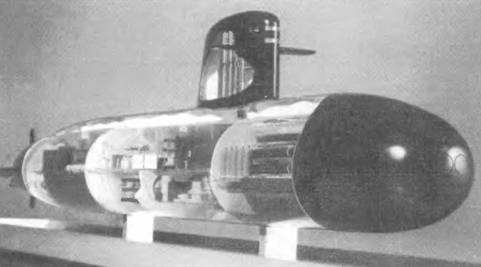

Торпедные ПЛ типа 212А
* В ряде доку ментов -212 It
Намеченные к постройке для итальянских ВМС новые ПЛ типа 212А являются модификацией германских ПЛ типа 212, строящихся в настоящее время. Постройка двух из четырех ПЛ типа 212А на верфях Италии будет осуществляться фирмой "Fincantieri" с участием германского концерна AGRE, организованного в 1996 г. в связи с созданием серии ПЛ типа 272. По имеющейся информации, ПЛ итальянской постройки не будет существенно отличаться от германских ПЛ типа 212. Они также как германские ПЛ будут оснащены комбинированной энергоустановкой, включающей ДЭУ с полным электродвижением и вспомогательную воздухонезависимую установку на основе ЭХ Г водородно-кислородного типа. Основные ТТХ ПЛ типа 212А в целом будут такими же, как у ПЛ типа 212 (см. раздел "Германия").
В составе итальянских ВМС ПЛ типа 212А заменят ДПЛ типа Nazaho Sauro.

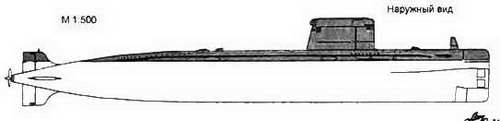

Торпедные ПЛ типа Primo Langobardo
Основные ТТХ
Водоизмещение, т:
– надводное,… 1653
– подводное… 1862
Длина наибольшая, м…66,4
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…6,0
Запас плавучести, %… ок. 12,5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…300
– предельная…,…600
Автономность, сут…45
Экипаж, чел…50 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип) ДГ кВт…3 х 895
(GMTA210 16SM)
– число х мощность(тип)
дизелей в составе ДГ, л.с…Зх 1070 (GMT)
– число х мощность (тип) ГЭД, л.с…1 х 4270/3000*
