Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки
Шрифт:
* Мощность форсажная/продолжительная

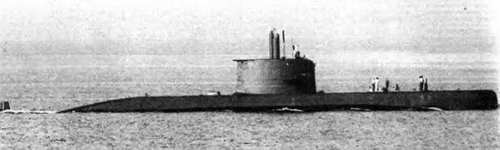

Торпедная ПЛ Guiliano Primo
Торпедные лодки типа Nazario Sauro
Основные
Водоизмещение, т:
– надводное,…1442
– подводное…1637
Длина наибольшая, м…63,9
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…5,7
Запас плавучести, %…13.5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…250
Автономность, сут…35
Экипаж, чел… 49 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип) ДГ кВт…3 х 720 (GMT А210 16NM)
– число х мощность (тип)
дизелей в составе ДГ л.с…3 х 1070 (GMT)
– число х мощность ГЭД, л. с…1 х 4200/3650*
– число гребных валов…1
– число групп АБ х число
элементов в группе…2 х 148
Скорость полного хода, уз:
– надводная…11
– подводная…19,3
– в режиме РДП…12
Дальность плавания (при скорости хода, уз), мили
– надводная…6150 (11)
– в режиме РДП…2500 (12)
– подводная…250 (4)
или 19,3(19)
Вооружение
Торпедное:
– число х калибр ТА, мм…6 х 533
– боезапас торпед…12
– тип торпед…ф "Whitehead тип А-184"
– число и тип мин,
принимаемых взамен торпед…24 VSSM 600
Радиоэлектронное: -тип системы управления
оружием…SMASACTIS-BSN-716(V) 1
– тип ГАК…AESN IPD-70S, в составе:
ГАС пассивного определения дистанции типа AESN MD 100S; ГАС ОГС типа "Velox М5"
– тип РЛС…SMABPS-704 (навигац),
"Electronica BLD-727" (СОРС)
– тип перископов…ф. "Pilkington Optronics":
СК 31 (поисковый); СН 8 (атаки)
ПЛ типа Nazario Sauro представляют собой вторую, после окончания Второй мировой войны, серию итальянских ДПЛ. (Первая серия - 4 ед. типа Enrico Toti водоизмещением 524/582 т, вошедшие в строй в 1968-69 гг.). ПЛ предназначались для действий в прибрежных районах. ПЛ S 518 и S 519 были впервые заказаны в 1967 г, но затем заказ был ликвидирован и вновь выдан в 1972 г. ПЛ S 520 и S 527 были заказаны
* Мощность форсажная/продолжительная
в 1976 г. Задержка в сроках сдачи первых 2-х ПЛ была вызвана тем, что на S 518 и S 519 пришлось сменить АБ на АБ ф. CGA, удовлетворивших требования флота.
Все ПЛ типа Sauro прошли модернизацию: S 579 - в 1990 г., S 518-в 1991 г., S 521 - в 1992 г. и S 520-в 1993 г. Были установлены АБ большей емкости, заменено вспомогательное оборудование и улучшены условия обитаемости. На ПЛ S 518Nazario Sauro прошли испытания ГАС с ГПБА ф. "Thomson-Sintra" и новые системы управления оружием.
Конструкция ПЛ - однокорпусная, с надстройкой и килевой
Для выхода из аварийной ДПЛ в носовой и кормовой оконечностях предусмотрены спасательные люки.

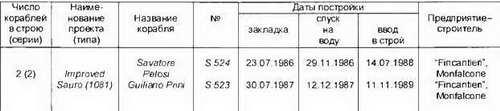

На 4-ой ПЛ и ПЛ последующей подсерии "улучшенный Sauro" установлена цистерна быстрого погружения.
Управление торпедной стрельбой по первоначальному проекту осуществлялось с помощью СУ CCRG, позволявшей одновременно следить за 4 целями и связанной со всеми средствами обнаружения, аппаратурой РЭП и оружием.
В ходе модернизаций на всех ПЛ была установлена АСБУ SMA SACTICS-BSN-716 (V) 1, позволяющая следить одновременно за 30 целями.

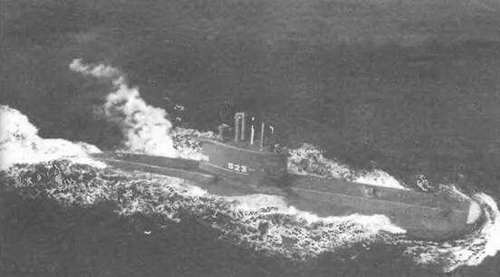

Торпедная ПЛ Garlo Fecia Di Cassato
Канада
Торпедные ПЛ типа Victoria ("тип Upholder)
Основные ТТХ
Водоизмещение, т:
– надводное…2125
– подводное…2362
Длина наибольшая, м…70,2
Ширина корпуса наибольшая, м…7,6
Осадка средняя, м…7,5
Запас плавучести, %…10
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…более 200
Автономность, сут…49
Экипаж, чел…49 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип) ДГ, кВт…2 х 1350
("Valenta RPA 2000SZ")
– тип х мощность (тип) ГЭД, кВт…1 х4000
(двух якорный "General Electric") -число гребных валов…1
– число групп АБ х число
элементов в группе…2 х 240
Скорость полного хода, уз:
– надводная…12
– подводная…21
– в режиме РДП…12
Дальность плавания (при скорости хода, уз), мили:
– в режиме РДП…8000 (8)
– подводная…ок. 400 (4)
Вооружение
Торпедное:
– число х калибр ТА, мм…6x533
– боезапас торпед…18
– тип торпед… Mk48 Mod 4
– число мин, принимаемых
взамен торпед…36
Радиоэлектронное"
– тип СУО…"Loral Librascope TFCS"
– тип ГАК… "Argonaut" (модификация
французского ГАК TSM-2233 "Eledon" для АПЛ Upholder), в составе: ГАС TSM 2040 - с носовой антенной, ГАС "Hermes Electronics/MUSL 2046", ГАС с ГПБА, ГАС пассивного определения дистанции с разнесенными бортовыми антеннами
– тип РЛС…"Kelvin Hughes"
Type 1007 (навигационная) "Sperry Guardian Star" (COPC) или "Racal UAP2"
