ПЛ типа Victoria - это бывшие английские ДПЛ типа Upholder (проект 2400), построенные для ВМФ Великобритании в 1991-1993 гг. ПЛ имеют хорошо обтекаемый корпус с развитой надстройкой и ограждением ПМУ крыловидной формы. ПК, изготовленный из стали NQ1 (аналог стали HY-80), цилиндрической формы, в корме переходит в конус; разделен на 3 отсека. Концевые переборки - сферические. Легкий корпус в оконечностях, обтекатели ГАС и ограждение ПМУ изготовлены из стеклопластика. ПЛ облицованы гидроакустическим покрытием. 1-ый и 2-ой отсеки - двухпалубные.

При

проектировании ПЛ основное внимание было уделено вопросам обеспечения акустической скрытности ПЛ. По сообщениям печати, на этих ПЛ, когда они были в составе ВМФ Великобритании, испытывали движители типа "pump-jet". В 1994 г. типа Upholder были выведены из состава флота и предложены на продажу. 6.04.1998 г. правительство Канады приняло решение об их приобретении. в настоящее время ПЛ проходят переоборудование на верфи VSEL в Barrow. График сдачи: с апреля 2000 г. каждые полгода.

Соглашение предусматривает т.н. лизинг-покупку на 8 лет. Стоимость приобретения оценивается в 420 млн. американских долларов. Еще 140 млн. предполагается потратить на доводку ПЛ по требованиям ВМФ Канады. Модернизация предусматривает, в частности, усовершенствование АСБУ с тем, чтобы использовать американские торпеды Мк 48 вместо английских - Мк 24 "Tigerfish". Предполагается, что вместо СУО "Ferranti DCC/KAFS" будут установлены новые СУО ф. "Loral Librascope" (с выводимых из состава флота ПЛ типа Oberon) с дисплеями CDC, преобразователями данных WCS и 2-мя пультами СУО ф. "Lockheed Martin Federal System".

В части гидроакустических средств предполагается заменить штатную ГАС с ГПБА на ГАС SUBTASS.

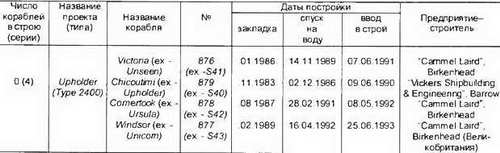

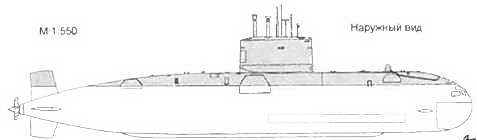

Торпедно-ракетная ПЛ типа Upholder

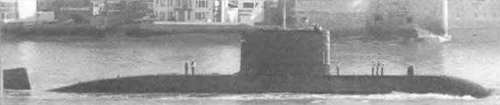

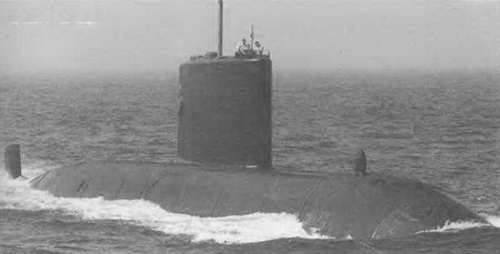

Торпедная ПЛ Chicoutimi (ex.
– Upholder)

Торпедная ПЛ Onondaga (тип Oberon).

Основные ТТХ

Водоизмещение, т:

–  надводное…2030

–  подводное…2410

Длина наибольшая, м…90

Ширина корпуса наибольшая, м…8,1

Осадка средняя, м…5,5

Запас плавучести, %…ок. 14

Архитектурно-конструк

тивный тип…двухкорпусная

Глубина погружения оперативная, м…200

Автономность, сут…56

Экипаж, чел…65(7 офицеров)

Энергетическая установка:

–  тип…ДЭУ

–  число х мощность (тип)

дизелей, л. с…2x 1750 ("Admiralty

Standart Range" 16WS-AS21)

–  число х мощность ГЭД, л. с…2x3000

–  число групп х число

элементов АБ…2 х 224

–  число гребных валов… 2

Скорость полного хода, уз:

–  надводная…17,5

–  подводная…15

–  в режиме РДП…12

Дальность плавания (при скорости хода, уз), мили: -надводная…9000(18)

–  в режиме РДП…11000 (8)

–  подводная…ок. 180(4)

Запас топлива, т…250

Вооружение

Торпедное-

–  число х калибр ТА, мм…6x533

–  боезапас торпед…20

–  тип торпед…,…Мк 48 Mod 4,

универсальные,

управляемые по проводам

Радиоэлектронное:

–  тип системы управления

стрельбой…"Loral Librascope TFCS"

(с компьютером Sperry UYK)

–  тип ГАК…STN "Atlas-Electronik 3-41" в составе:

ГАС "Plessey Triton Type 2051" с носовой антенной для пассивного и активного трактов; ГАС Туре 2007 АС - ШПС с бортовыми антеннами; ГАС BQS-6 "Sperry Micropuffs" - пассивного определения дистанции с разнесенными

по корпусу антеннами; "Hermes Electronics"VMUSE - пассивная с ГПБА;

ГАС SUBETASS с ГПБА; ГАС ЗПС \ЛУОС-501(на SS 74 Okanagon)

–  тип РЛС…"Faruno 1831" (навигационная),

"Sperry Guardian Star" (СОРС)

–  число и тип перископов…2 ф. "Pilkington Optronics": - СК 24 (поисковый), -СН 74 (атаки)

Навигационные системы (состав):

стабилизированный гирокомпас WSN-501; - Decca DS-4 NAVSAT (спутниковая) - эхолоты UK Туре 776 и Type 2004/BQH-1A

ПЛ заказаны в Великобритании в 1962 г., причем Ojibwa - это бывшая английская - Onix. Остальные две ПЛ построены по заказу Канады. В проект внесены изменения: установлена аппаратура связи, принятая в ВМФ Канады, увеличена мощность кондиционеров (с учетом климатических условий в оперативной зоне ВМФ Канады).

В 80-е годы ПЛ прошли модернизацию по программе SOUP (Submarine Operational Update Project). При этом были установлены более совершенные ГАС и система управления стрельбой (TFCS).

Одна из ПЛ канадских ВМС типа Oberon в 60-е годы использовалась для охраны 200-мильной экономической зоны Канады.

Сроки ремонтов ПЛ: Ojibwa - 1980-1982 гг., Onondaga - 1982-1984 гг. и Okanagan - 1984*1986 гг. В 1987 г. ТА и системы управления стрельбой были модернизированы для стрельбы американскими торпедами типа Мк-48. С 1993 г. на всех ПЛ, начиная с Okanagan были установлены ГАС с ГПБА, а также усовершенствованная система управления стрельбой Установлены перископы Thorn EMI Petrel" с телевизион ными системами.

Каждая ПЛ оснащена системами постановки приборов ГПД типов UK Мк 7 (в носу) и Мк 4 Mod 1В (в корме).

Более подробно о конструкции ПЛ типа Oberon см. ПЛ Otama типа Oberon ВМФ Австралии.

В настоящее время в строю находится одна ПЛ Ojibwa, которая будет выведена из состава ВМС Канады после вступления в строй ДПЛ типа Victoria.

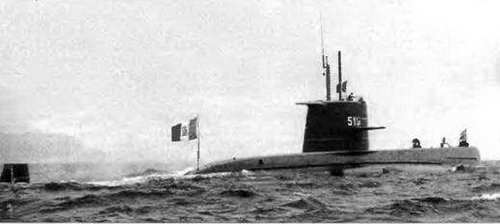

Торпедная ПЛ Ojibwa

Китай

Торпедно-ракетные ПЛ типа Song (тип 039)

Основные ТТХ

Водоизмещение, т:

–  надводное…1700

–  подводное…2250

Длина наибольшая, м…74,9

Ширина корпуса наибольшая, м… 8 4

Осадка средняя, м…5,3

Запас плавучести, %…32

Архитектурно-конструктивный тип…двухкорпусная

Автономность, сут…60
