Торпедные ПЛ типа Ming
Основные ТТХ
Водоизмещение,
– надводное…1584
– подводное…2113
Длина наибольшая, м…76,0
Ширина корпуса наибольшая, м…7,6
Осадка средняя, м…5,1
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…300
Автономность, сут…60
Экипаж, чел… -.55 (9 офицеров)
Энергетическая установка:
– тип установки…ДЭУ с полным
электродвижением
– число ДГ…2
– тип дизелей…GE 390 ZC
– число х мощность
главных ГЭД, л. с…2x1750
– число х мощность ЭД эх, л.с…2 х 75
– число гребных валов…2
– тип движителей…малошумные
ГВ в насадках
Скорость полного хода, уз:
– надводная…15
– подводная…18
– в режиме РДП…10
Дальность плавания (при скорости хода, уз.), мили:
– в режиме РДП…8000(8)
– подводная…330(4)
Вооружение Торпедное:
– число х калибр носовых ТА, мм…6 х 533
– число х калибр кормовых ТА, мм…2x533
– тип торпед…САЭТ-бОи др
– число мин, принимаемых
взамен торпед…32
Радиоэлектронное:
– состав ГАС…"Геркулес" (активная/пассивная);
"Феникс" (пассивная); DUUX-5 - пассивного определения дистанции с разнесенными бортовыми антеннами (только на
последней ПЛ серии)
– тип РЛС…CEIC-921A или
"Thomson CSF DR-2000U"
Навигационные системы:…система спутниковой
навигации "Magnavox SATNAV".
ДПЛ типа Ming являются развитием ДПЛ проекта 033, отличаясь от них составом энергоустановки и конструкцией корпуса. Отличительной особенностью конструкции ПЛ является осесимметричная форма кормовой оконечности с крестообразным оперением при двухвальной ЭУ. Кормовые ТА не имеют запасных торпед. Французская ГАС DUUX-5 установлена только на последних кораблях серии

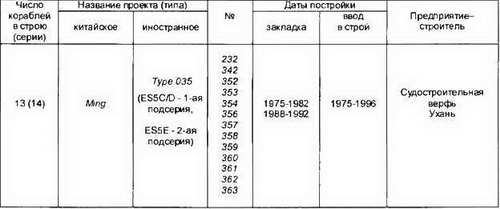

Первые 2 ПЛ серии были заложены по проекту ES5C/D в 1975 г., третья - в 1982 г. Одна из этих ПЛ сгорела во время пожара. После перерыва строительство было возобновлено в 1988 г. с темпом постройки одна ПЛ в год. Последняя ПЛ была заложена в 1992 г по откорректированному проекту ES5E.
Все ДПЛ этого типа входят в состав Восточного флота Китая.
Торпедная ПЛ типа Ming
Торпедные ПЛ типа 033*
* Сведения в таблице и основные
Основные ТТХ
Водоизмещение, т:
– надводное…1475
– подводное…1830
Длина наибольшая, м…76,6
Ширина корпуса наибольшая, м…6,7
Осадка средняя, м…5,2
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…300
Экипаж, чел…54
Энергетическая установка:
– тип…ДЭУ
– ЧИСЛО X мощность
дизелей, л.с…2 x 2000
– число X мощность
главных ГЭД, л.с…2x1350
– число х мощность ЭД ЭХ, л.с…2 х 50
– число гребных валов…2
– число групп АБ…2
Скорость полного хода, уз:
– надводная…15,2
– подводная…13,0
– в в режиме РДП…10,0
Дальность плавания (при скорости хода, уз), мили:
– надводная…9000(9)
Вооружение
Торпедное:
– число х калибр
носовых ТА, мм…6 х 533
– число х калибр
кормовых ТА, мм…2x533
– торпедный боезапас…14
– тип торпед…Yu-4 (САЭТ-60),
Yu-1 (53-51)
– число мин, принимаемых взамен торпед…28
Радиотехнические средства (состав):…ГАС
"Thomson Sintra" DUUX 5, РЛС обнаружения надводных целей и СОРС
В конце 50-х - начале 60-х годов в СССР было развернуто серийное строительство средних торпедных ПЛ проекта 633, которое было завершено в 1962 г. постройкой 20 кораблей. Часть из них была затем передана ВМС ряда дружественных государств, а Китаю была передана проектно-техническая и технологическая документация на постройку ПЛ этого проекта.
Первые ПЛ 7уре 033 строились на верфях Ян-нань в Шанхае, а затем на верфях в Ухане За 25-летний период строительства (с 1962 г. по 1987 г.) было построено 84 корабля. В ходе постройки, а частично после нее ПЛ были модернизированы. При этом на ПЛ были установлены новые, с повышенной емкостью АБ, более совершенные ГАС французского производства и др. В целом технический облик ПЛ, основной состав вооружения, механизмов и оборудования и их компоновка на корабле остались неизменными по проекту 633.
Китай строил ПЛ Туре 033 не только для собственных ВМС, но и для экспортных поставок. Семь ПЛ были переданы ВМС КНДР в 1973-1975 гг. и четыре ПЛ - ВМС Египта в 1982 г и 1984 г Кроме того, с помощью Китая в КНДР было налажено строительство ПЛ Туре 033.
В конце 90-х годов в составе ВМС Китая насчитывалось 68 ПЛ 7уре 033, из них в строю было 37 кораблей, а 31 - в резерве.
Опытная ракетно-торпедная ПЛ типа 033G (бортовой № 351)
Основные ТТХ
Водоизмещение, т:
– надводное…1650
– подводное…2100
Длина наибольшая, м…76,6
Ширина наибольшая, м…6,7
Осадка средняя, м…5,2
Архитектурно-конструк-
тивный тип…смешанный (одно-
двух корпусный)
Глубина погружения, м…200
Энергетическая установка:
– тип…ДЭУ
– состав…аналогичен принятому
