на торпедной ПЛ Туре 033
Скорость полного хода, уз:
– надводная…15
– подводная…13
– в режиме РДП…10
Вооружение
Ракетное:
– тип ракет…ПКР YJ-1 (С-801)
– боекомплект ПКР…6
– вид старта… из ракетных контейнеров Торпедное:
– число х калибр
носовых ТА, мм…6x533
– число х калибр
кормовых ТА, мм…2 х 533
– торпедный боезапас…14
В 1984 г. на вооружении БНК и ПЛ ВМС Китая была принята ПКР Ying Jj-1 (С-801), по характеристикам близкая к французской ПКР "Exocet SM 39".
Для проведения
При создании опытной ракетно-торпедной Туре 033G* была сохранена наибольшая длина и компоновка вооружения, механизмов и оборудования исходной торпедной ПЛ Туре 033. В средней части ПЛ диаметр ПК был увеличен с тем, что разместить оборудование, обслуживающее ракетный комплекс.
На опытной ПЛ шесть ПКР С-801 размещены в трех сдвоенных контейнерах, установленных в надстройке, в районе ограждения рубки (один сдвоенный контейнер впереди и два - по бортам ограждения).
На этой ПЛ возможно будут испытываться ПКР типа Ying Ji8-2 (С-802) с увеличенной дальностью стрельбы. Разработка усовершенствованной модификации ПКР С-802 ведется в Китае с середины 90-х годов. Принятое на опытной ракетно-торпедной ПЛ расположение ПКР, вероятно не найдет применения на других ПЛ, поскольку испытываемые ПКР на вновь создаваемых ПЛ ВМС Китая будут запускаться из ТА.
* по иностранной классификации
КНДР
Торпедные ПЛ типа Sang-O
* Условное название (Sang-О - Акула (Корея), присвоенное ПЛ этого типа разведкой ВМС США.
Основные ТТХ
Водоизмещение, т:
– надводное…295
– подводное…325
Длина наибольшая, м…34,0
Ширина корпуса наибольшая, м.…3,8
Осадка средняя, м…3,2
Запас плавучести, %…10
Автономность, сут…20
Экипаж, чел.…14 (2 офицера) +
15 чел. спецназа
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ л.с…1x300
– число х мощность ГЭД, л.с…1 х 200
– число гребных валов…1
– тип движителя.. ТВ в насадке
Вооружение
Торпедное:
– число х калибр ТА, мм…4 х 533
– боезапас торпед, ед…4
–
Радиоэлектронное (состав):…ГАС (пассивная),
РЛС навигационная, 1 перископ
ПЛ прибрежного типа спроектированы при технической помощи Югославии и предназначены для проведения специальных операций, минных постановок и действий против кораблей и судов. Легкий корпус и ограждение рубки ПЛ изготовлены из стеклопластика. Строительство серии начато в 1991 г. В последнее время постройка ПЛ велась с темпом от 2 до 6 ед. в год.
В серии, кроме основного, торпедного варианта ПЛ, построены два корабля для специальных операций, несущих по 16 мин на внешней подвеске. ПЛ могут также транспортировать подводные носители легководолазов. В составе вооружения ПЛ имеется пулемет калибра 12,7 мм и установка ЗУР (переносная).
17.09.1996 г. одна из этих ПЛ была захвачена у побережья Южной Кореи.
* По иностранной классификации

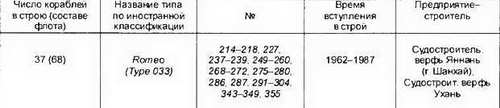

Торпедные ПЛ типа 033…
* Сведения в таблице и основные ТТХ приведены поданным "Jane's Fighting Ships 1999-2000"
Основные ТТХ
Водоизмещение, т:
– надводное..1320-1475*
– подводное…1712-1830*
Длина наибольшая, м…76,6
Ширина корпуса наибольшая, м…6,7
Осадка средняя, м..5,0-5,2 Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…300
Автономность, сут…60
Экипаж, чел…51-54
Энергетическая установка:
– тип…ДЭУ
– состав…аналогичен принятому
на торпедной ПЛ типа 033 китайского производства
Скорость полного хода, уз:
– надводная…15,2
– подводная…13
– в режиме РДП…10
Дальность плавания (при скорости хода, уз), мили: -надводная… 9000(9)
– подводная экономическая…350 (2)
Вооружение
Торпедное:
– число х калибр
носовых ТА, мм..6x533
– число х калибр
кормовых ТА, мм…2 х 533
– торпедный боезапас…14
– тип торпед… Yu-4 (САЭТ-60),
Yu-1 (53-51)
– число мин, принимаемых
взамен торпед.28
Радиотехнические средства
(состав):… ГАС типа МГ-10,
"Тамир - 5Л" и др., РЛС обнаружения надводных целей и СОРС

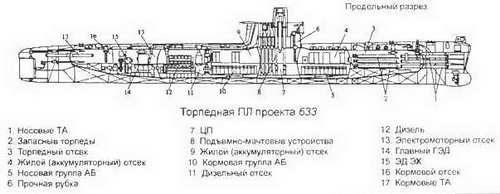

Первые семь ПЛ типа 033 для ВМС КНДР были построены в Китае и переданы в 1973^1975 гг. В Китае, как известно, эти ПЛ строились по документации ПЛ проекта 633, переданной СССР. Затем, при содействии Китая ПЛ этого типа стали строиться в КНДР. В период с 1976 г. по 1995 г. было построено 16 ПЛ. Одна ПЛ затонула 20.02.1985 г.
