2 х 1350 (на бортовых линиях вала)
– число х мощность ГЭД эх, л.с…1 х140 (на
средней линии вала)
– число гребных валов…3
– число групп АБ х число
элементов в группе…4x112
Скорость полного хода, уз:
– надводная…16,8
– подводная…16,0
Дальность плавания (при скорости хода, уз), мили:
– надводная…20000(8)
– в режиме РДП…11500(7)
– подводная экономическая…400 (2)
Вооружение
Торпедное:
– число х калибр
носовых ТА, мм…6x533
– число х калибр
кормовых
– торпедный боезапас…22
– тип торпед…САЭТ-60, СЭТ-65 и др.
– число мин, принимаемых
взамен торпед…32
Радиотехнические средства:
– тип ГАС…"Арктика - М" и др
– тип РЛС…"Флаг", "Накат"
В СССР, в период с 1958-1971 гг была построена крупная (58 ед.) серия больших торпедных ПЛ проекта 641, являющихся дальнейшим развитием ПЛ проекта 611. Две ПЛ проекта 641 постройки 1967 г. были переданы в аренду ВМС Польши соответственно в 1987 г. и 1988 г. В 1993 г. обе ПЛ были выкуплены; базируются на Гдыню. В составе флота ПЛ будут до 2001-2002 гг.
* На ПЛ сдачи флоту до 1964 г были установлены дизели 37Д мощностью по 2000 л.с.
Португалия
Торпедные ПЛ типа Albacora (тип Daphne)
Основные ТТХ
Водоизмещение, т:
– надводное…869
– подводное…1040
Длина наибольшая, м…57,8
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…4,6
Запас плавучести, %… ок. 17
Архитектурно-конструктивный тип…полуторакорпусная
Глубина погружения оперативная, м…300
Автономность, сут…30
Экипаж, чел…50 (5 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип) ДГ кВт…2 х 850
("SEMT-Pielstick 12РА1")
– число х мощность (тип)
дизелей в составе ДГ, л. с…2x1225
("SEMT-Pielstick 12 PA4V185")
– число х мощность ГЭД, л.с…2x 1300/800*
– число гребных валов…2
– число групп АБ х число
элементов в группе…2 х 80
Запас топлива, т…90
Скорость полного хода, уз:
– надводная…13,2
– подводная…15,5
– в режиме РДП…10
Дальность плавания (при скорости хода, уз), мили:
– надводная…2710(12,5)
– в режиме РДП…2130(10)
или 3000 (7)
– подводная…300(3)
Вооружение Торпедное:
– число х калибр ТА, мм…12x550
– боезапас торпед, ед…12
– тип торпед…ECAN L3, ECAN 14/15
–
Радиоэлектронное:
– тип системы управления оружием…DLT-D3
– тип ГАС…ШПС "Thomson-Sintra DSUV-2",
ГЛС "Thomson-Sintra DUUA-2"
– тип РЛС…"Kelvin Hughes Н1007"
(поисковая), ARUR и ARUD (СОРС)
– число перископов…зенитный (поиска),
– командирский (атаки)
– состав систем навигации…DECCA и "Loran",
2 эхолота, гидрокомпас, лаг, автопрокладчик

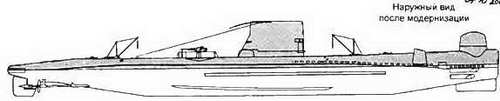

Аналогичны французским ПЛ типа Daphne, но модифицированы в соответствии с требованиями ВМФ Португалии, но без переделок внутри ПК. Новые РЛС установлены в 1993-1994 гг
Всего во Франции для Португалии было построено четыре ПЛ, но ПЛ Cachalote была продана Пакистану, получив название Ghazi в 1975 г.
* Мощность форсажная/продолжительная
Румыния

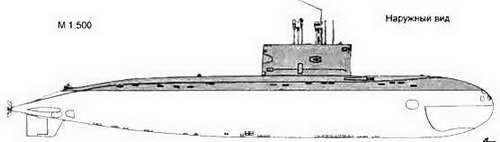

Торпедная ПЛ Delfinul (проект 877Э)*
* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".
Основные ТТХ*
Водоизмещение, т:
– надводное…2300
– полное подводное…3950
Длина наибольшая, м…72,6
Ширина корпуса наибольшая, м…9,9
Осадка средняя, м…6,2
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…300
Автономность, сут…45
Экипаж, чел…52
Энергетическая установка:
– тип и состав…аналогичны ПЛ
Orzel (Польша)
Скорость полного хода, уз:
– надводная…10
– подводная…17
Дальность плавания (при скорости хода, уз), мили:
– в режиме РДП…6000 (7)
– подводная экономическая…400 (3)
Вооружение
Торпедное:
– число х калибр ТА, мм…6x533
– торпедный боезапас…18
– тип торпед…ТЭСТ-71,53-65
– число мин, принимаемых
взамен торпед…24
Зенитное-ракетное:
– тип комплекса… ПЗРК "Стрела"
Радиоэлектронное:
– состав…аналогичен ПЛ Orzel

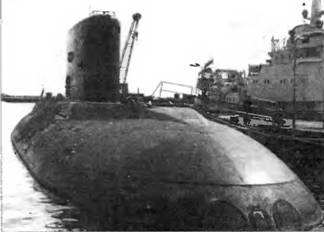

ДПЛ Delfinul была второй после польской ПЛ Orzel ДПЛ проекта 877Э, поставленной в Румынию - в то время одну из стран Варшавского договора. По техническому облику корабля, компоновке вооружения, механизмов, оборудования и основным ТТХ обе эти ПЛ идентичны.
ПЛ Delfinul базируется на Констанцу. По данным "Jane's Fighting Ships 1999-2000" ПЛ требует ремонта.
* Поданным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997" М., АОЗТ "Военный парад", 1996 г. "Jane's Fighting Ships 1999-2000".
