Масса, т 10,17
Численность экипажа, чел. .. 12
Габаритные размеры (длина х ширина х высота), мм . 5283x2514x2438
Вооружение
пулемет, шт. 1
калибр, мм. 7,62
пулемет зенитный, шт 1
калибр, мм. 7,62
дымовой гранатомет, шт 6
боекомплект, патронов .. 3720
Броневая защита, мм
лоб корпуса и башни 19
Мощность двигателя, л.с 160
Скорость максимальная, км/ч 70
Запас хода по шоссе, км.. 400
Глубина водных преград, преодолеваемых вброд, м 1,1
База – оригинальная.
Общая компоновка –
Вооружение – пулемет 7,62 мм установлен в одноместной башенке; зенитный пулемет установлен на турели.
Защита – корпус и башня сварные, из катаных броневых листов, с рациональными углами наклона в лобовой части.
Шасси – двигатель карбюраторный, восьмицилиндровый, жидкостного охлаждения; трансмиссия механическая; подвеска независимая, с продольными торсионами и гидравлическими амортизаторами, и резиновыми ограничителями; колесные редукторы размещены в ступицах колес; передняя и средняя пары колес управляемые.

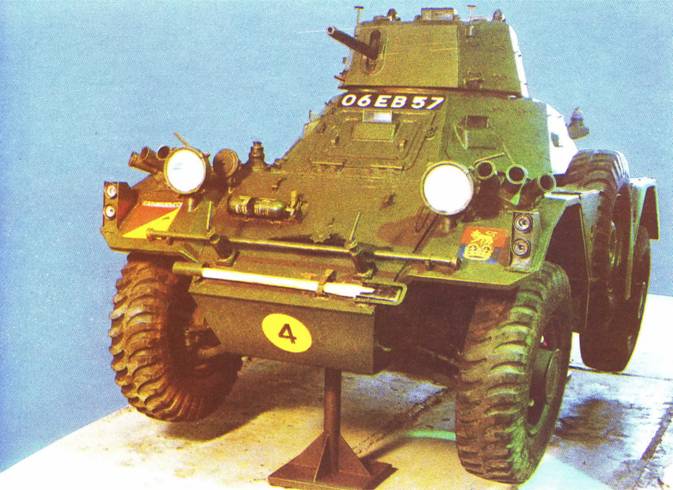

АНГЛИЙСКИЙ БРОНЕАВТОМОБИЛЬ "ФЕРРЕТ" Мк 2
Разработан в 1953 году. Выпускался серийно с 1954 по 1972 гг. Состоял на вооружении армий Великобритании и других государств. Использовался в региональных конфликтах в Африке и Азии.
Масса, т. 4,4
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм 3835x1905x1880
Вооружение
пулемет, шт 1
калибр, мм 7,62
боекомплект, патронов .. 3500
дымовой гранатомет, шт 6
Броневая защита, мм.. 10
Мощность двигателя, л.с 116
Скорость максимальная, км/ч. 93
Запас хода по шоссе, км.. 305
Глубина водных преград, преодолеваемых вброд, м 0,9
База – бронеавтомобиль "Даймлер".
Общая компоновка – классическая (колесная формула 4 х 4).
Вооружение – пулемет 7,62 мм установлен в одноместной башенке; спереди, рядом с фарами, установлено по три дымовых
гранатомета. Защита – корпус и башня сварной конструкции, из катаных броневых листов с рациональными углами наклона в лобовой части корпуса (по периметру башенки и подбашенной коробки).
Шасси – двигатель карбюраторный, шестицилиндровый, жидкостного охлаждения; трансмиссия состоит из гидромуфты, планетарной коробки передач, раздаточной коробки с реверсом, дифференциалов и понижающих передач, смонтированных в ступицах колес; подвеска независимая, пружинная, с гидроамортизаторами.
АНГЛИЙСКИЙ
Разработан в 1959 году фирмой "Виккерс". Выпускался серийно с 1960 по 1972 гг. Состоит на вооружении армий Великобритании, ЮАР, Египта, Австралии, Дании, Израиля, Канады, Ирака, Индии, Иордании, Кувейта, Ливана, Нидерландов, Швейцарии, Швеции. Использовался в боях во Вьетнаме в 1965 г., на Ближнем Востоке в 1970 г., в ирано-иракской войне.
Масса, т.. 51,8
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм 9854x3390x2940
Вооружение
пушка, шт. 1
калибр, мм.. . 105
боекомплект, выстрелов .. 70
пулемет, шт. 1
калибр, мм. 7,62
боекомплект, патронов .. 4250
пулемет, шт. 2
калибр, мм 12,7
боекомплект, патронов 600
Броневая защита, мм
лоб корпуса .. 127
башни.. .. 152
Мощность двигателя, л.с 650
Скорость максимальная, км/ч 35
Запас хода по шоссе, км 140
Преодоление водных преград .. на плаву (с использованием плавсредств)
База – единая для всех модификаций танков серии "Центурион". Общая компоновка – классическая. Вооружение – цапфы пушки с противоударным устройством; система стабилизации двухплоскостная; командир танка может управлять пушкой и производить выстрел; имеются инфракрасные приборы командира и наводчика. Защита – корпус сварной, башня литая, удлиненная; усилена защита лобовой части корпуса за счет установки дополнительных броневых листов. Шасси – аналогично танку "Центурион" Мк 3; двигатель с увеличенной степенью сжатия с 6 до 7; установлен зарядный агрегат, состоящий из бензинового двигателя мощностью 20 л.с. и электрогенератора мощностью 3,5 кВт.

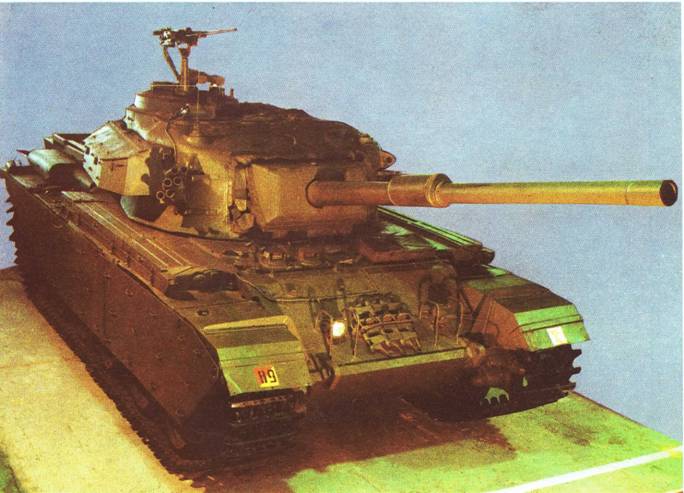

АНГЛИЙСКИЙ ОСНОВНОЙ ТАНК "ЦЕНТУРИОН" Мк 13
Разработан в 1971 году фирмой "Виккерс". Выпускется серийно с 1972 г. Сое гоит на вооружении армий Великобритании, ЮАР, Египта, Австралии, Дании, Израиля, Канады, Индии, Иордании, Кувейта, Ливана, Нидерландов, Швейцарии, Швеции. Использовался в боях на Ближнем Востоке, ирано-иракской войне.
Масса, т. 51,8
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм .. 9854x3300x2960
Вооружение
пушка, шт. 1
калибр, мм. . 105
боекомплект, выстрелов 70
пулемет, шт.. 2
калибр, мм . 7,62
боекомплект, патронов .. 6000
пулемет, шт.. 1
калибр, мм 12,7
боекомплект, патронов 600
Броневая защита, мм
