Вооружение

пушка, шт. 1

калибр, мм.. .:. 30

боекомплект, выстрелов .. . 600

гранатомет, шт. 1

калибр, мм.. 30

боекомплект, гранат . 500

пулемет, шт 3

калибр, мм .. 7,62

боекомплект, патронов .. 6000

противотанковый управляемый

снаряд, шт. 8

Броневая защита противоснарядная

Мощность двигателя, л.с 500

Скорость максимальная, км/ч 70

Запас хода по шоссе, км.. 600

Скорость преодоления водных преград на плаву, км/ч 10

Особенности конструкции

База – оригинальная.

Общая компоновка – расположение

отделений объекта от носовой части к кормовой; отделение управления, боевое, десантное и моторно-трансмиссионное отделения; объект снабжен бульдозерным оборудованием; имеет переменный клиренс; движение на плаву обеспечивается водометными движителями; для обеспечения прицельной стрельбы из оружия десанта оборудованы волоконно- оптические световоды; есть средства связи,противопожарное оборудование.

Вооружение – 30-мм автоматическая пушка, 30-мм гранатомет, три пулемета калибра 7,62 мм и установка для пуска управляемых реактивных снарядов.

Защита – корпус и башня сварной конструкции, из катаных броневых листов с рациональными углами наклона.

Шасси – двигатель дизель, 10-цилиндровый, жидкостного охлаждения; среднее удельное давление на грунт 0,55 кг/см2 ; трансмиссия гидромеханическая; подвеска торсионная, с гидравлическим амортизатором.

< image l:href="#"/>

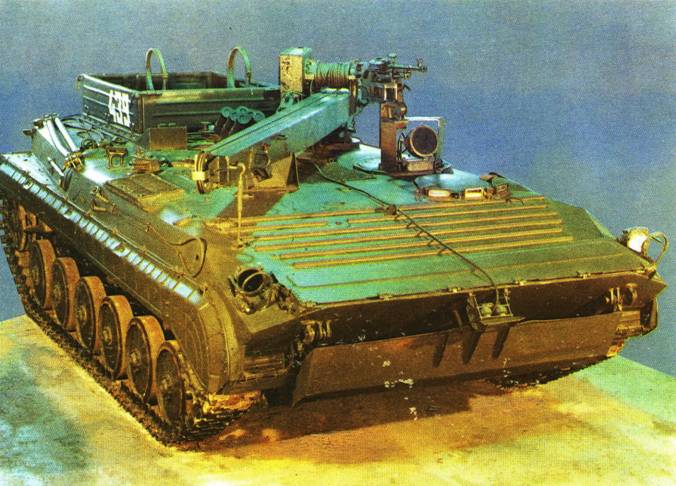

БРОНИРОВАННАЯ РЕМОНТНО- ЭВАКУАЦИ0ННАЯМАШИНА БРЭМ-2

Разработана в 1982 году. Выпускается серийно с 1986 г. Состоит на вооружении Советской Армии. В боях не использовалась.

Тактико-техническая характеристика

Масса, т. 13,6

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 6577x6184x2280

Вооружение

пулемет, шт 1

калибр, мм. 7,62

боекомплект, патронов 1000

Броневая защита противопульная

Мощность двигателя, л.с 300

Скорость максимальная, км/ч . 65 Запас хода по шоссе, км 550-600

Скорость преодоления водных преград на плаву, км/ч . 7

Особенности конструкции

База – БМП-1.

Общая компоновка – при переоборудовании из БМП-1 снята башня, установлены крылья БМП- 2; моторно-трансмиссионное отделение расположено спереди, имеется сошник в передней части корпуса; ремонтное и эвакуационное оборудование размещено в десантном отделении. Специальное оборудование – тяговая лебедка на 6,5 т (с полиспастом 19,5 т); грузоподъемный кран грузоподъемностью 1,5 т (с дооборудованием до 7 т); сварочное оборудование от штатного генератора; полужесткое буксирное устройство; грузовая платформа 1,5 т; приспособления и специальные ключи для ремонта, а также техническое оборудование БМП. Защита и шасси – аналогичны БМП-1.

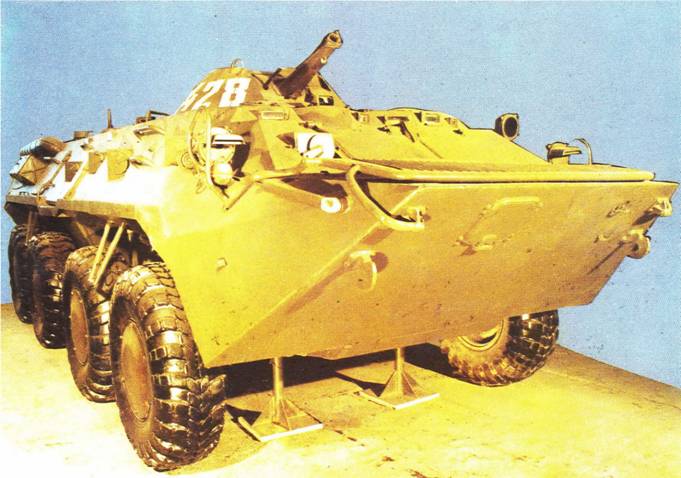

БРОНЕТРАНСПОРТЕР

БТР-80

Разработан в 1982 году. Выпускается серийно с 1984 г. Состоит на вооружении Советской Армии. Использовался в боях в Республике Афганистан.

Тактико-техническая характеристика

Масса, т.. 13,6

Численность экипажа (десант), чел.. 3 (7)

Габаритные размеры (длина х ширина х высота), мм . 7650x2900x2350

Вооружение пулемет, шт 1

калибр, мм. . 14,5

боекомплект, патронов 500

пулемет, шт.. 1

калибр, мм 7,62

боекомплект, патронов .. 2000

Броневая защита противопульная

Мощность двигателя, л.с 260

Скорость максимальная, км/ч 80

Запас хода по шоссе, км.. 600

Скорость преодоления водных преград на плаву, км/ч 10

Особенности конструкции

База – оригинальная.

Общая компоновка – силовая установка размещена сзади.

Вооружение – углы наведения спаренных пулеметов по вертикали от -4° до +60°, по горизонтали – 360"; есть ночной прицел.

Защита – корпус сварной, из катаных броневых листов с рациональными углами наклона, герметичный; установлены автоматическая противопожарная система и фильтровентиляционная установка.

Шасси – двигатель дизель, четырехтактный; трансмиссия механическая; шины повышенной пулестойкости; имеются радиостанция и танковое переговорное устройство.
