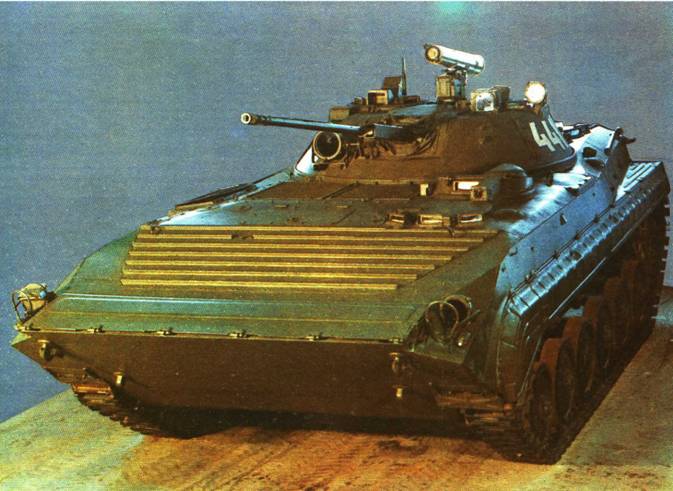

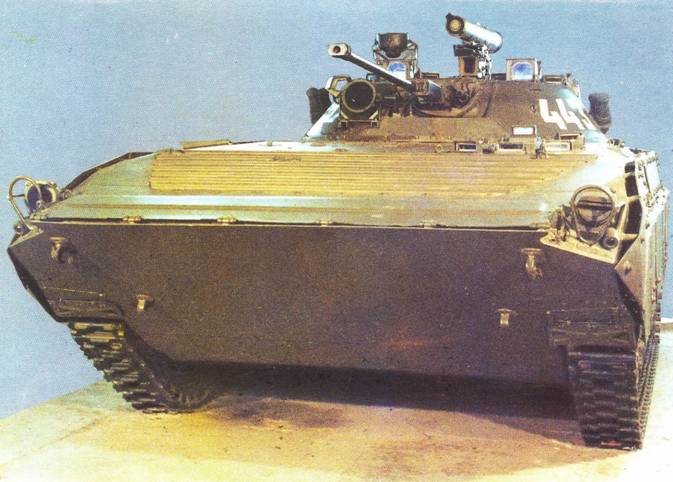

БОЕВАЯ МАШИНА ПЕХОТЫ БМП 2*
Разработана
Масса, т . 13,8
Численность экипажа (десант), чел. . 3 (7)
Габаритные размеры (длина х ширина х высота), мм .7295x3140x2365
Вооружение
пушка автоматическая, шт 1
калибр, мм.. 30
боекомплект, выстрелов . 500 пулемет, шт 1
калибр, мм .. 7,62
боекомплект, патронов .. 2000
ПТУР, шт.. 1
боекомплект, ракет 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 62
Запас хода по шоссе, км 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1.
Общая компоновка – силовая установка размещена спереди, десантное отделение ¦¦ сзади; для повышения плавучести по бортам установлены объемные подкрылки, заполненные пенополиуретаном. Вооружение – размещено в двухместной башне; установлены двухплоскостной электромеханический стабилизатор вооружения; комбинированный прицел наводчика с зависимой стабилизацией поля зрения.
Защита – на уровне БМП-1.
Шасси – двигатель, трансмиссия, ходовая часть аналогичны БМП-1; на вторых катках установлены гидроамортизаторы.
* Первая модификация

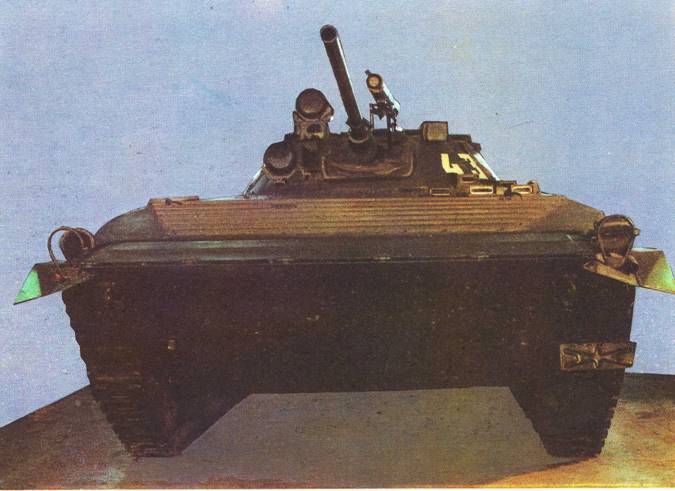

БОЕВАЯ МАШИНА ПЕХОТЫ ОБЪЕКТ 681
Разработана в 1977 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
Масса, т.. 13,6
Численность экипажа (десант), чел.. 3 (7)
Габаритные размеры (длина х ширина х высота), мм . 6735x3140x2400
Вооружение
орудие, шт 1
калибр, мм.. 73
боекомплект, выстрелов .. .40
пулемет, шт. 1
калибр, мм. . 12,7
боекомплект, патронов 500
пулемет, шт.. 1
калибр, мм 7,62
боекомплект, патронов .. 2400
ПТУР, ШТ 1
боекомплект, ракет 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч 65
Запас хода по шоссе, км., 600
Скорость преодоления водных преград на плаву, км/ч 7
База –
Общая компоновка – силовая установка расположена спереди, десантное отделение – сзади. Вооружение – на машине установлены полуавтоматическое гладкоствольное орудие Зарница и спаренные с ним пулеметы; электромеханический двухплоскостной стабилизатор вооружения; комбинированный (дневной и ночной) прицел; дневной прицел командира. Защита – на уровне БМП-1.
Шасси – двигатель, трансмиссия и ходовая часть аналогичны БМП-2.
БОЕВАЯ МАШИНА ПЕХОТЫ БМП-2Д
Разработана в 1981 году. Выпускается с 1982 г. Состоит на вооружении Советской Армии. Использовалась в боях в Республике Афганистан.
Масса, т. 14,5
Численность экипажа (десант), чел. 3 (7)
Габаритные размеры (длина х ширина х высота), мм . 7295x3140x2365
Вооружение
пушка автоматическая, шт 1
калибр, мм. .. 30
боекомплект, выстрелов 500
пулемет, шт 1
калибр, мм 7,62
боекомплект, патронов .. 2000
ПТУР, шт.. 1
боекомплект, ракет. 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 62
Запас хода по шоссе, км.. 550
Глубина водных преград, преодолеваемых вброд, м 1,2
База – БМП-2.
Общая компоновка – силовая установка расположена спереди, десантное отделение – сзади. Вооружение – размещено в двухместной башне; установлены двухплоскостной электромеханический стабилизатор вооружения; комбинированный прицел наводчика с зависимой стабилизацией поля зрения.
Защита – для защиты экипажа и десанта дополнительно установлены стальные бортовые экраны и броневая плита под рабочими местами командира и механика-водителя. Шасси – двигатель, трансмиссия, ходовая часть аналогичны БМП-2.

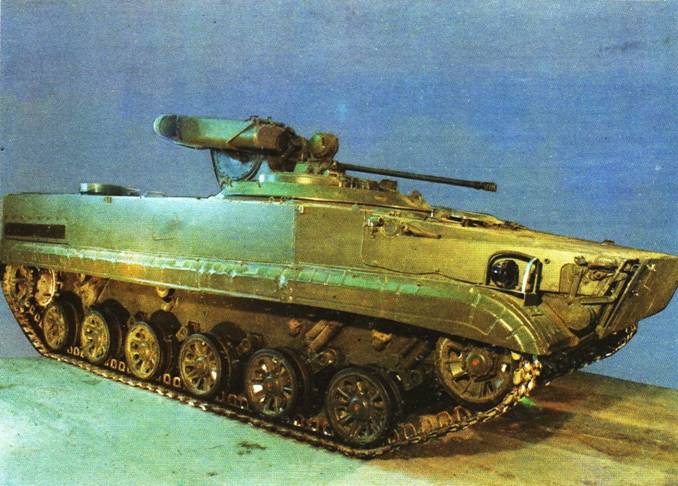

ОБЪЕКТ 688
Разработан в 1981 году. Выпущена опытная партия. На вооружении не состоял. В боях не использовался.
масса, т.. .. 17
Численность экипажа, чел. .. 10
Габаритные размеры (длина х ширина х высота), мм . 6720x3150x2300
