предохранители и рубильник. Для этого нужно изго­товить щиток.

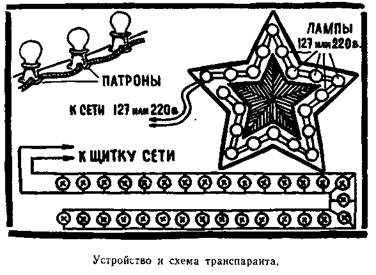

8. Включать транспарант в сеть может только электромонтер.

УСТАНОВКА РАДИОПРИЕМНИКА ИЛИ РАДИОЛЫ

Для установки радиоприемника или радиолы с питанием от сети переменного тока необходимо уста­новить штепсельную розетку, антенну

и устроить за­земление.

Комнатная антенна

Радиоприемники и радиолы, обладающие доста­точной чувствительностью, хорошо работают с ком­натной антенной.

Для устройства такой антенны необходимо иметь 10—15 метров изолированного провода толщиной

0, 5—0,8 миллиметра. Провод прикрепляют двумя– тремя гвоздями к стене комнаты возможно ближе к потолку. Один из концов провода антенны подводят к радиоприемнику и присоединяют его к зажиму или гнезду приемника с надписью «антенна».

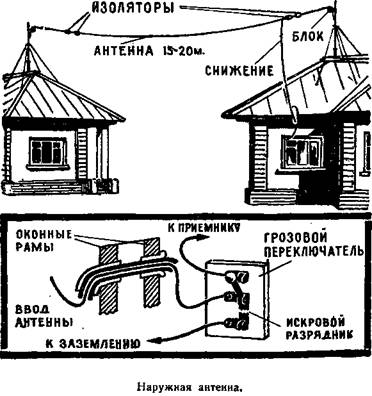

Наружная антенна

Наружная антенна дает наилучшие результаты при приеме радиовещательных станций.

Для изготовления наружной антенны целесооб­разнее всего применить бронзовый, медный или же­лезный (оцинкованный) канатик. Лучше, если гори­зонтальная часть и снижение антенны выполнены из одного куска провода. В загородных условиях для подвески антенны можно использовать один или два шеста, закрепленных оттяжками на крыше дома (до­мов). Высота шестов 3—5 метров. Они закрепляются на крыше дома оттяжками из стальной (железной) проволоки толщиной 2,5—3 миллиметра. Длина гори­зонтальной части антенны должна составлять 15— 20 метров . Заготавливать детали антенны следует на «земле», а не на крыше.

Изготовлять и собирать антенну надо в следую­щем порядке:

1. Осмотреть место установки антенны, рассчитать количество требуемых материалов и наметить способ закрепления мачт и оттяжек.

2. Заготовить шесты (один или два), оттяжки, ан­тенный канатик, изоляторы, длинный брусок для крепления снижения антенны, проволоку и блоки для подвески антенны. Вместо блоков можно использо­вать стальные кольца диаметром 30—40 миллиметров.

3. Вплести изоляторы и собрать подвесную часть антенны.

4. Вместе с товарищем установить мачты и за­крепить их оттяжками. (К верхушкам мачт прикреп­ляют блоки или кольца и пропускают через них трос или проволоку для подъема антенны.)

5. Натянуть горизонтальную часть антенны и за­крепить ее. (При натягивании антенны рекомендуется оставлять небольшой провес. Это предохранит ее от обрыва во время холода и гололеда.)

6. Прикрепить брусок для крепления снижения ан­тенны. Предварительно к его концу привертывают изолятор и пропускают через него провод снижения антенны.

7. Сделать ввод антенны в здание. Для этого бу­равом просверливают отверстие в оконной раме, встав­ляют в него кусок резиновой трубки, воронку и втул­ку. Затем протягивают внутрь здания провод сниже­ния антенны.

8. Установить грозовой переключатель и присоеди­нить к нему провод антенны. Соединить грозовой пе­реключатель

с гнездом или зажимом «антенна» при­емника.

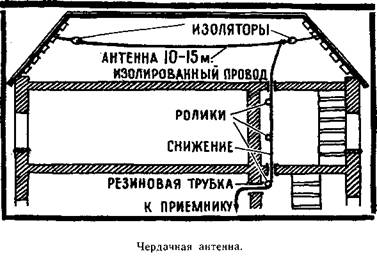

Чердачная антенна

Такая антенна изготавливается почти в том же порядке, как и наружная антенна, и из тех же мате­риалов. Она может быть Г-образной или Т-образной, в зависимости от того, где присоединено снижение антенны — к середине горизонтального провода или к одному из его концов.

Снижение чердачной антенны вводится в комнату по лестничной клетке изолированным проводом ПР на роликах. Горизонтальная часть такой антенны имеет длину 10—15 метров и подвешивается на двух изоля­торах на высоте, превышающей человеческий рост (считая от потолочного перекрытия).

В местах, где провод снижения антенны проходит через стены и перекрытия, на него нужно надеть ре­зиновые трубки.

Особенно хорошо работают чердачные антенны в домах с неметаллическими крышами. Установка та­ких антенн гораздо проще, чем наружных. Они до­ступны для осмотра и ремонта в любое время года.

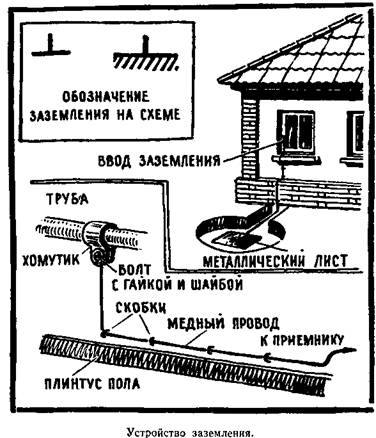

Заземление

В качестве заземления удобно использовать трубы водопровода. Провод заземления надо надежно при­соединить к тщательно зачищенной водопроводной трубе. Проводку заземления к радиоприемнику удоб­нее всего проложить по плинтусам пола. Она может быть выполнена голым или изолированным проводом диаметром не менее 2—3 миллиметров. Конец прово­да заземления необходимо подключить к гнезду или зажиму радиоприемника с надписью «земля». Кроме того, его нужно присоединить к грозовому переключа­телю.

При отсутствии водопровода конец заземляющего провода припаивают к куску металла размером не

менее 40X40 сантиметров и закапывают его в землю на такую глубину, где земля сырая.

Если в доме имеется подвал, то заземление мож­но устроить в грунте подвала. Для этого надо выко­пать длинную зигзагообразную канаву глубиной 0,5 метра , заложить в нее неизолированный провод заземления, закопать канаву и плотно ее утрамбо­вать.

Длина заземляющего провода (то есть провода от места непосредственного соединения с землей до места установки радиоприемника) должна быть по воз­можности наикратчайшей. Если для заземления ис­пользуется труба водопровода, то присоединение к ней надо делать в месте, ближайшем к радиоприемнику.

Первое включение радиоприемника

Прежде чем включать шнур питания приемника в сеть, надо внимательно прочесть приложенную к приемнику инструкцию и проверить, в каком поло­жении находится колодка переключения силового трансформатора приемника. Она должна быть по­ставлена в положение, соответствующее величине напряжения в сети. Если этого соответствия нет, пере­ставляют колодку в нужное положение (см. рису­нок). Проверяют наличие и исправность предохрани­теля приемника. После этого можно вставить вилку шнура питания приемника в штепсельную розетку се­ти и включать радиоприемник.
