Буду электротехником

Якобсон Авсей Хананович

Перед установкой но­вой розетки проверяют со­стояние заделки концов проводов. Если есть необ­ходимость, вновь заделы­вают концы проводов. Всегда надо проверять ис­правность деревянной ро­зетки. Если в ней есть трещина или она непроч­но привернута к стене, ее заменяют новой и закреп­ляют как следует. После этого присоединяют концы проводов к основанию и прикрепляют его шурупами к розетке. Затем встав­ляют вставку предохранителя. Если нет специальной предохранительной пластинки, то вместо нее натяги­вают и прочно закрепляют один тонкий волосок из многожильного медного провода. А потом надевают и привертывают винтом крышку розетки.

ЗАМЕНА

ШТЕПСЕЛЬНОЙ ВИЛКИ

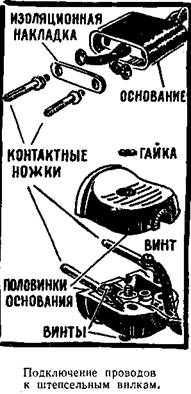

Чтобы снять испорчен­ную штепсельную вилку, выворачивают ее контакт­ные ножки, снимают на­кладку и пробуют уда­лить концы проводов из основания вилки. Можно просто срезать провода около вилки.

Новую вилку сначала разбирают, вставляют в нее концы провода и тща­тельно их заделывают.

Затем кладут накладку и ввертывают контактные ножки сначала рукой, а потом плоскогубцами.

Ввертывать ножки от­верткой или ножом нель­зя, так как при этом их можно сломать.

Если вилка слишком свободно входит в гнезда штепсельной розетки, тогда раздвигают ее контакт­ные ножки лезвием ножа или тонкой отверткой. Из– за плохого контакта ножек вилки с гнездами розетка очень нагревается и может загореться изоляция про­водов.

Существуют вилки и другой конструкции, у кото­рых ножки не вывертываются, а вынимаются. Для разборки такой вилки выворачивают винт, скрепляю­щий обе половинки основания вилки. Затем снимают одну из половинок и присоединяют (или отсоеди­няют) винтами концы проводов к ножкам. Эти концы должны быть тщательно заделаны кольцом и обмо­таны изоляционной лентой. После этого накладывают верхнюю половину основания вилки и скрепляют основание винтом.

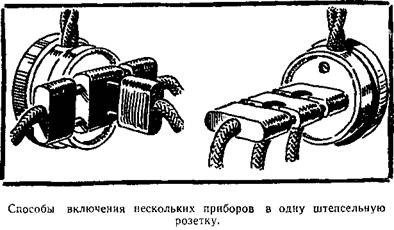

ПОДКЛЮЧЕНИЕ НЕСКОЛЬКИХ ПРИБОРОВ К ОДНОЙ ШТЕПСЕЛЬНОЙ РОЗЕТКЕ

Для этой цели используют либо штепсельные вил­ки с дополнительными гнездами, либо применяют так называемые переходные вилки — тройнички.

Штепсельная вилка с гнездами дает возможность включения в нее другой вилки. При помощи таких ви­лок можно одновременно подключать к одной штеп­сельной розетке несколько разных приборов.

Однако использовать такие вилки не всегда удоб­но. При включении трех и более таких вилок штеп­сельная розетка выглядит некрасиво, а соединение

получается ненадежным. Кроме того, если нужно вы­ключить один из приборов, то приходится выключать и другие.

Поэтому удобнее и надежнее пользоваться вилками – тройничками.

КАК НАЙТИ КОРОТКОЕ ЗАМЫКАНИЕ

В ПРОВОДКЕ

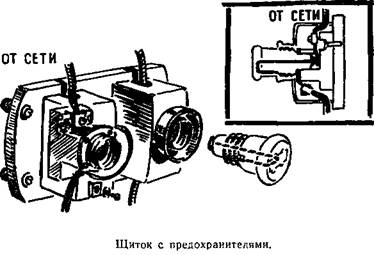

При коротком замыкании в проводке обычно пе­регорает плавкая вставка одного из предохранителей на щитке. В первые 1—2 минуты после короткого за­мыкания перегоревший предохранитель можно опре­делить на ощупь (он будет нагрет). Если он остыл,

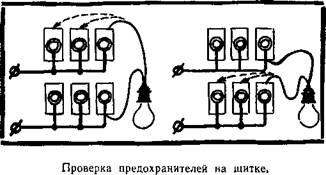

то перегоревший предохранитель находят при помо­щи контрольной лампы, не вывертывая его из осно­вания. Для этого необходимо поочередно прикасаться

концами контрольной лампы к зажимам предохрани­телей (см. рисунок). Если все предохранители ис­правны, то лампа будет гореть при всех показанных на рисунке положениях. При неисправности предо­хранителя лампа гореть не будет,

Зная, какой предохранитель перегорел, опреде­ляют линию, в которой произошло короткое замыка­ние. Место замыкания в жилых помещениях в боль­шинстве случаев следует искать в штепсельных ро­зетках, патронах, вилках, электрических плитках и утюгах.

В самих проводниках (то есть между проводника­ми) замыкания не встречаются.

Чтобы точнее определить место замыкания, сна­чала выключателями отключают все лампы, а из штепсельных розеток вынимают штепсельные вилки настольных ламп, утюгов и других приборов. Вместо

сгоревшего предохранителя ввертывают новый, ис­правный. Если он при этом перегорит, то замыкание следует искать в одной из штепсельных розеток дан­ной линии. Чтобы его обнаружить, надо осмотреть поочередно штепсельные розетки, отвернув их верх­ние крышки.

Если же при ввертывании нового предохранителя он не перегорает, то короткое замыкание надо искать в патронах, поочередно включая их выключатели. Если и на этот раз предохранитель не сгорит — зна­чит, замыкание произошло в одном из приборов, под­ключаемых через штепсельные розетки. Чтобы най­ти неисправный прибор, необходимо поочередно подключать их к штеп­сельной розетке. При включении неисправного прибора снова сгорит пре­дохранитель. Неисправ­ный прибор следует вни­мательно осмотреть и устранить повреждение.

Необходимо всегда иметь в запасе исправные фабричные предохраните­ли. Самим заменять плав­

кую вставку предохранителя не следует. Ни в коем случае нельзя вместо нормальных предохранителей применят «жучки» и гвоздики. Это может привести к пожару.

Исправность нормального предохранителя легко проверить при помощи контрольной лампы. Для это­го собирают схему, показанную на рисунке. Если лампа горит — предохранитель исправен.

Очень удобно пользоваться вместо обычных плав­ких предохранителей автоматическими. Автоматиче­ская «пробка» — предохранитель — ввинчивается в то же гнездо, что и обычный предохранитель. Автомати­ческий предохранитель имеет две кнопки: одну боль­шую и одну маленькую. При нажатии большой кноп­ки предохранитель пропускает ток. При нажатии ма­ленькой кнопки ток выключается. В случае короткого замыкания в проводке или в случае подключения к сети слишком большой нагрузки такой предохрани­тель автоматически выключает ток. После устранения повреждения в проводке достаточно нажать на боль­шую кнопку предохранителя, и ток снова вклю­чится.
