Буду электротехником

Якобсон Авсей Хананович

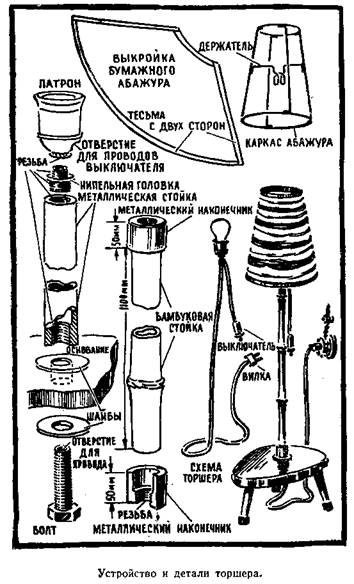

Способы крепления патрона к бамбуковой или де­ревянной стойке показаны на рисунках.

Каркас абажура вместе с держателем изготавли­вается из двухмиллиметровой стальной проволоки, как показано на рисунке.

Для абажура необходимо подготовить декоратив­ную бумагу, хорошо пропускающую свет. Чтобы из­готовить такую

бумагу, надо взять лист плотной чер­тежной бумаги, например ватмана, и приклеить его края к гладкой ровной доске. Затем бумагу следует смочить водой и дать ей просохнуть. После этого бу­магу можно окрасить краской для хлопчатобумаж­ных тканей, разведенной в воде. Краску наносят мяг­кой широкой кистью или пульверизатором.

После того как краска высохнет, бумагу отделяют от доски и пропитывают стеарином. Для этого ее кла­дут на несколько листов чистой бумаги и окрашенную поверхность посыпают мелкой стеариновой стружкой, приготовленной из свечи с помощью терки. Затем сверху накладывают несколько листов чистой бумаги и все это проглаживают горячим утюгом.

Из подготовленной бумаги по выкройке вырезает­ся заготовка для абажура. Края заготовки загибают на 5—8 миллиметров и прошивают их на машинке; при этом можно применить тесьму.

Перед укреплением патрона в его крышке следует просверлить отверстие для прохода проводов к кно­почному выключателю. Затем нужно присоединить концы проводов к основанию патрона и к выключате­лю, тщательно заизолировать места соединений, со­брать и укрепить патрон.

ГИРЛЯНДЫ

Для изготовления гирлянд можно применять про­вод ПР и пластмассовые патроны. Число лампочек в каждой гирлянде не должно превышать 40—50 штук, а мощность каждой — не более 25 ватт. Каждую гир­лянду следует присоединять к сети через отдельные предохранители. Кроме того, необходимо включать гирлянды рубильником, который должен обязательно иметь защитный кожух.

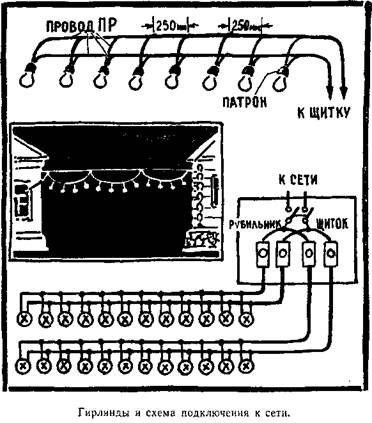

Схема подключения двух гирлянд показана на ри­сунке.

Делают и собирают гирлянду в следующем по­рядке:

1. В зависимости от размеров гирлянды и расстоя­ния до места ее подключения к сети определяют длину проводов и отрезают соответствующие куски провода ПР.

2. Зачищают ножом изоляцию в местах подклю­чения ламп, как показано на рисунке.

1. Нарезают короткие куски провода длиной по 20 сантиметров , зачищают изоляцию на их концах. Число кусков провода должно быть в два раза боль­ше числа лампочек.

2. Заряжают патроны для ламп.

3. Подсоединяют патроны к длинным проводам гирлянды и тщательно обматывают места соединения изоляционной лентой.

4. Ввертывают в патроны разноцветные лампочки, рассчитанные на напряжение сети, к которой подклю­чается гирлянда. Если нет разноцветных лампочек, то ввертывают обыкновенные. Окрасить. лампочки мож­но самому, погружая их в

сосуд с каким-либо цвет­ным негорючим лаком.

5. До подвески гирлянды необходимо ее прове­рить путем подключения к сети (проверяет электро­монтер).

6. Если все лампы будут гореть, надо включить гирлянду и подвесить ее на место. Подвеску гирлянд можно выполнить на проволоке, как показано на ри­сунке.

7. Подключение гирлянд к щитку должен делать электромонтер.

ЕЛОЧНЫЕ ГИРЛЯНДЫ

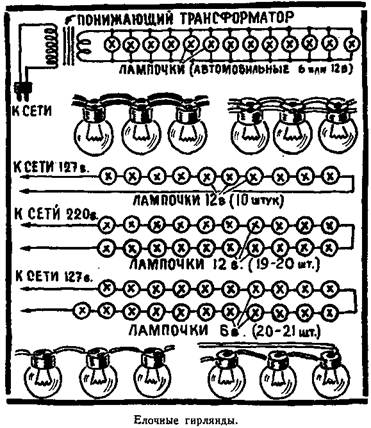

При наличии источника тока низкого напряжения, например понижающего трансформатора 127/12 вольт, 127/6 вольт, 220/12 вольт или 220/6 вольт, для гир­лянды можно использовать 6-вольтовые или 12-вольтовые автомобильные лампочки. Их можно включать по одной из схем, показанных на рисунке.

В этом случае для гирлянд удобно использовать одножильный провод с полихлорвиниловой изоля­цией. Лампочки к проводам гирлянды необходимо припаивать электрическим паяльником. Перед пай­кой провод в соответствующих местах обязательно очищают от изоляции. После пайки места, где нет изоляции, надо обмотать изоляционной лентой.

При отсутствии понижающего трансформатора и наличии 6– или 12-вольтовых лампочек их можно включать в сеть последовательно, как показано на

схеме. Недостаток этой схемы состоит в том, что при перегорании одной из лампочек все остальные лам­почки гирлянды гаснут.

Для таких гирлянд можно также применять одно­жильный провод с полихлорвиниловой изоляцией. Лампочки надо припаивать, как показано на рисунке. После пайки места соединения и металлические цоко­ли лампочек должны быть тщательно обмотаны изо­ляционной лентой. Концы проводов каждой гирлян­ды надо заделать в штепсельную вилку для удобства включения гирлянды.

ТРАНСПАРАНТ

Устройство и схема светящегося транспаранта по­казаны на рисунке.

Изготовляют и собирают транспарант в следующем порядке:

1. Из брусков и досок изготовляют каркас транс­паранта.

2. Привертывают патроны для лампочек. (В ка­честве патронов можно применить потолочные пат­роны или основания нормальных предохранителей.)

3. Патроны соединяют между собой проводом ПР, как показано на схеме.

4. Ввертывают в транспарант лампочки, соответ­ствующие напряжению сети.

5. До установки транспаранта на место следует проверить транспарант под напряжением. Для этого его нужно подключить к сети. (Это должен делать электромонтер.)

6. Если все лампочки горят, транспарант устанав­ливают на место и надежно закрепляют его.

7. Включать транспарант следует через отдельные
