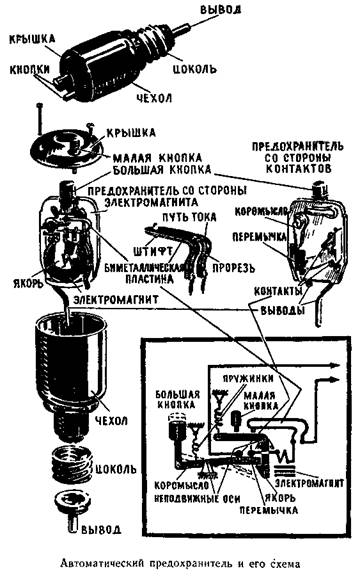

Устройство и схема автоматического предохранителя показаны на рисунке. Его основные части — электромагнит, биметаллическая пластинка и рабочие контакты.
Биметаллическая пластинка (она сделана из двух металлов и <<подобна>> двухслойному пирогу) обладает замечательным свойством — при нагревании она изгибается. Это происходит оттого, что различные
металлы при нагревании расширяются по-разному, поэтому один из слоев пластинки расширяется
В автоматическом предохранителе биметаллическая пластинка, электромагнит и рабочие контакты соединены между собой последовательно и через них проходит ток к нагрузке, т. е. к потребителю. Ток, проходя через пластинку, нагревает ее, и она нагревается и изгибается. Когда ток достигает предельно допустимой для данного предохранителя величины (она составляет 6 ампер), пластинка нагревается и изгибается настолько, что своим штифтом нажимает на плечо якоря и последний освобождает коромысло. В результате под действием пружинки коромысло поворачивается, рабочие контакты разрываются и ток в цепи предохранителя выключается, а большая кнопка поднимается. При нажатии на большую кнопку цепь предохранителя вновь замкнется, и если по-прежнему ток будет слишком велик, то все повторится сначала. Если же ток будет меньше 6 ампер, то большая кнопка останется в нажатом состоянии и ток через предохранитель будет проходить.
Биметаллическая пластинка предохранителя прогревается сравнительно долго. Поэтому при кратковременном значительном увеличении тока в цепи (например, при случайном коротком замыкании) она не успевает быстро изогнуться и выключить ток в цепи. В этом случае на помощь приходит электромагнит. При резком и значительном увеличении тока в обмотке электромагнита якорь мгновенно притягивается, коромысло освобождается, поворачивается и цепь тока разрывается. Точно такой же результат получается и при нажатии малой кнопки.
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ШТЕПСЕЛЬНОЙ
РОЗЕТКИ
1. Выворачивают пробки на щитке, чтобы не работать под током.
2. Снимают крышку штепсельной розетки.
3. Удаляют из розетки остатки перегоревшего предохранителя.
4. Необходимо взять кусочек голой медной проволоки диаметром 0,3 миллиметра и длиной 10 сантиметров и аккуратно и надежно присоединить его к зажимам штепсельной розетки.
5. Поставить и закрепить крышку розетки.
6. Ввернуть пробки предохранителей на щитке.
РЕМОНТ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ
Проверка шнура электроприбора

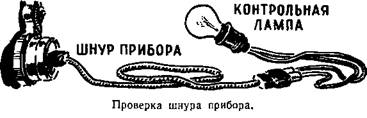

Для выяснения причин неисправности нагревательного прибора сначала проверяют его шнур. Для этого отсоединяют
Если лампа будет гореть — значит, шнур цел. Однако и в этом случае надо изогнуть шнур в нескольких местах и проверить, нет ли где-нибудь обрыва. Если обнаружатся обрывы в шнуре или места с поврежденной изоляцией, надо срастить его и тщательно заизолировать во всех местах, где это необходимо.
Неисправности шнура чаще всею встречаются в местах соединения концов шнура с контактными гильзами или со штепсельной вилкой. Всегда тщательно проверяют эти места и, если необходимо, заделывают концы снова.
Ремонт электрического утюга
Прежде чем разбирать утюг, проверяют его при помощи контрольной лампы.
Для этого собирают схему, показанную на рисунке. Если, при подключении щупов к контактным штифтам утюга лампа не загорится — значит, электрическая цепь утюга оборвана.
Отвертывают болты, крепящие ручку и крышку утюга, и аккуратно поднимают ее за острый конец.
Проверяют соединение выводных концов нагревательного элемента с контактными штифтами. Если все в порядке, то надо продолжать разборку утюга. Если же обнаруживается обрыв выводных концов элемента или плохой контакт, надо надежно срастить выводной конец и подтянуть контакты.
Для лучшего охлаждения места соединения его обжимают алюминиевой пластинкой или кусочком жести. На выводной конец нанизывают фарфоровые изолирующие бусинки.
Прежде чем привинчивать крышку утюга, его проверяют на обрыв при помощи контрольной лампы. Кроме того, проверяют, нет ли соединения обмотки нагревательного элемента с корпусом утюга.
Для этого одним из контрольных щупов дотрагиваются до корпуса утюга, а другим — к одному из его контактных штифтов. Если лампа не загорится — значит, соединения нет и можно привинчивать крышку утюга.
После этого утюг включают в сеть и проверяют его работу.
В случае отсутствия обрыва выводных концов нагревательного элемента или при наличии его соединения с корпусом утюг надо разобрать полностью. Для этого отвертывают болты, крепящие чугунный балласт, и проверяют, в каком месте перегорела обмотка нагревательного элемента, где она соприкасается с металлическими деталями утюга.
Если обмотка перегорела в самом начале или конце, то раскручивают один ее виток и тщательно присоединяют конец нагревательного проводника к выводному концу элемента.
Затем снова проверяют утюг при помощи контрольной лампы и, если все в порядке, собирают его и включают в сеть для контрольного испытания.
При перегорании обмотки нагревательного элемента в середине надо заменить нагревательный элемент новым. Временно можно соединить проводники в месте обрыва и обжать место соединения алюминиевой пластинкой или кусочком жести. Но такое соединение долго не прослужит, и утюг снова выйдет из строя. Поэтому, приступая к ремонту неисправного утюга,лучше всего заранее приобрести нагревательный элемент.
