Сборку утюга с новым элементом надо делать ак­куратно. Прежде чем использовать старые изолирую­щие прокладки для сборки, проверяют, нет ли на них металлического налета. Надо уложить изолирующие прокладки над нагревательным элементом и под ним, чтобы проводник нагревательного элемента нигде не касался корпуса.

После сборки обязательно проверяют утюг при помощи контрольной лампы на обрыв и на соединение с корпусом.

Ремонт электрического чайника

Ремонт электрического чайника почти не отличает­ся от ремонта утюга. Поэтому производят его в той же последовательности. Разбирается такой чайник несколько проще, чем утюг.

Сначала отвертывают гайку, расположенную на наружном дне чайника, и осторожно отделяют осно­вание от корпуса чайника, потом освобождают кон­тактные пластины нагревательного элемента. Отвер­тывают вторую (верхнюю) крепящую гайку и сни­мают металлические пластинки и нагревательный

элемент вместе с изолирующими пластинами. На этом разборка заканчивается.

Сборку чайника начинают с присоединения вывод­ных пластин нагревательного элемента к клеммам, укрепленным на его основании. Затем, проложив в соответствующем порядке изолирующие и металли­ческие пластины, закрепляют верхней гайкой нагре­вательный элемент.

Проверяют чайник при помощи контрольной лам­пы на отсутствие обрыва обмотки нагревателя и со­единения ее с корпусом. В заключение надевают осно­вание и закрепляют его нижней гайкой; затем снова проверяют чайник при помощи контрольной лампы, наливают его водой и включают в сеть,

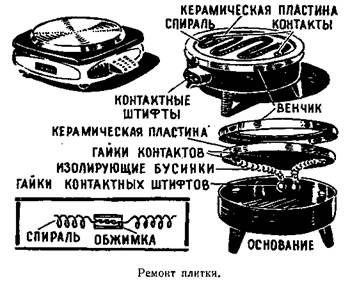

Ремонт электрической плитки

У электрической плитки бывают такие же неис­правности, как и у других электронагревательных приборов. Поэтому проверяют и ремонтируют их в том же порядке, как утюг и чайник. Чаще всего у плитки перегорает спираль. Обрыв спирали легко обнару­жить, проведя по ней спичкой. Лучше всего оборван­ную спираль заменить новой. Для этого снимают вен­чик, удерживающий керамическую пластину. После этого ее поднимают и отвертывают гайки, крепящие концы спирали к контактным выводам плитки.

К этим выводам присоединяют новую спираль и плотно затягивают все гайки. Спираль укладывают в желобок керамической пластины и закрепляют вен­чиком. В заключение проверяют при помощи кон­трольной лампы, не соединяется ли спираль с корпу­сом прибора, и только тогда включают плитку в сеть.

Если нет возможности приобрести новую спираль, можно срастить старую и обжать место соединения алюминиевой пластинкой. Витки спирали у места со­единения надо разредить, чтобы в этом месте спираль лучше охлаждалась. Такое временное соединение бу­дет служить дольше.

Плитки, прикрытые сверху стальными дисками, ремонтируют так же, как и обычные. Для замены

перегоревшего элемента такой плитки прежде всего отвертывают винт, крепящий стальной диск, и сни­мают диск.

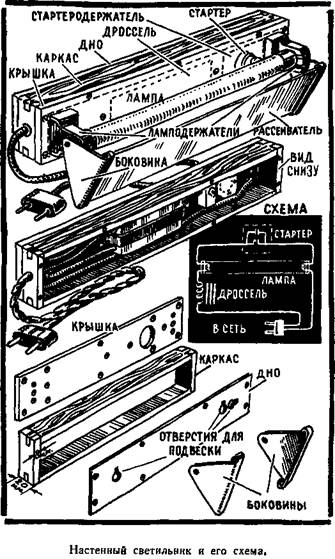

НАСТЕННЫЙ СВЕТИЛЬНИК С ЛАМПОЙ

ДНЕВНОГО СВЕТА

Конструкция такого светильника показана на ри­сунке. Для его изготовления необходимо приобрести лампу, ламподержатели, стартер, стартеродержатель, дроссель, кусок шнура и штепсельную вилку для включения лампы в сеть. Кроме того, изготовляют основание, боковины и рассеиватель.

Для основания собирают из деревянных брусков каркас и прикрепляют к нему крышку. Крышку осно­вания делают из фанеры, текстолита, органического стекла или любого другого материала.

Боковины вырезают из листового алюминия и сгибают, как показано на рисунке.

В основании просверливают все необходимые

отверстия и укрепляют ламподержатели, стартеродержатель, дроссель и боковины.

Все соединения делают согласно схеме. Вставляют лампу, стартер, рассеиватель. После этого светиль­ник можно включать в штепсельную розетку сети.

ТОРШЕР

Устройство торшера показано на рисунке. Для его изготовления необходимо иметь патрон, лампу, кно­почный висячий выключатель, штепсельную вилку, 4—5 метров двухжильного гибкого провода в хлорви­ниловой изоляции, 4 метра стальной проволоки, кусок металлической трубки ( 1,1 метра ), 1—2 листа плот­ной чертежной бумаги, тесьму, нитки, стеарин и дру­гие материалы.

В случае отсутствия металлической трубки ее можно заменить бамбуковой или деревянной палкой.

Основание торшера — скамеечку — делают из крепкого дерева.

Металлическую трубчатую стойку можно прикре­пить к основанию торшера и к патрону по одному из способов, показанных на рисунке.

Крепление бамбуковой или круглой деревянной стойки к основанию также показано нa рисунках. В бамбуковой стойке предварительно делают сквоз­ное отверстие для прохода проводов. Отверстие мож­но либо высверлить длинным тонким буравом (с обо­их концов стойки), либо прожечь раскаленным до­красна металлическим прутом.

Если для стойки используется деревянная круг­лая палка, то в ней предварительно нужно прорезать глубокую канавку для проводов. После этого следует изготовить тонкую деревянную рейку для закрытия канавки.

Рейка должна плотно входить в канавку. При этом внутри стойки необходимо оставить отверстие для прохода проводов.

Рейку приклеивают к стойке столярным клеем. После этого стойку тщательно шпаклюют, шлифуют шкуркой, покрывают морилкой и лакируют.
