Если проводку выполняют после оштукатуривания, то сначала пробивают борозды и отверстия для укладки проводов. Глубина борозд должна быть такой, чтобы после укладки трубок слой штукатурки был не менее 10 миллиметров .
По деревянной поверхности полутвердые резиновые трубки прокладывают по предварительно сделанному тонкому слою из алебастра или подкладывают слой асбеста толщиной 3 миллиметра .
На кирпичных, бетонных и других поверхностях трубки закрепляют при помощи алебастрового раствора. Одновременно с этим устанавливают ответвительные коробки. Затем производят оштукатуривание стен или борозд.
ОТКРЫТАЯ ПРОКЛАДКА ПРОВОДОВ ППВ
Плоские провода типа ППВ прокладывают открыто по стенам, перегородкам и потолкам, по стенам, оклеенным обоями, поверх обоев или под ними. В случае прокладки по деревянным стенам под провод подкладывают полоску асбеста толщиной 3 миллиметра.
По стенам и потолкам провод ППВ прокладывают параллельно линиям карнизов, выступающих углов, плинтусов. Прокладка нескольких проводов ППВ, уложенных пучком, не разрешается.

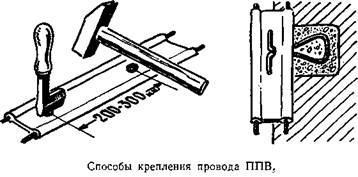

Для крепления проводов ППВ применяют гвозди диаметром 1,4—1,8 миллиметра и длиной 20—25 миллиметров с диаметром шляпки 3 миллиметра . Забивают их молотком через оправку.
Во влажных помещениях под шляпки гвоздей подкладывают фибровые шайбочки.
Провода можно приклеивать клеем следующего состава:
1. Перхлорвиниловая смола — 25 процентов.
2. Дихлорэтан — 75 процентов.
Можно крепить провода ППВ «усами» из проволоки диаметром 2 миллиметра .
Для крепления «уса» в стене выбивают отверстие диаметром 25 миллиметров и глубиной 35 миллиметров, закладывают в него «ус» и замазывают отверстие раствором алебастра. Закрепленные «усы» вводят в отверстия провода и разгибают их, как показано на рисунке.
Через стены и перегородки провода ППВ прокладывают в резиновых полутвердых или полихлорвиниловых трубках. На концы этих трубок надевают фарфоровые или пластмассовые втулки.

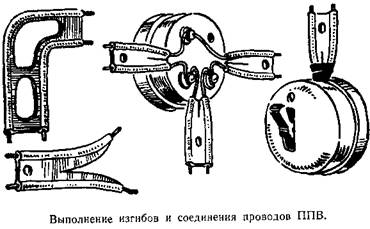

Соединения и ответвления проводов выполняют в соединительных пластмассовых или металлических коробках с изолирующими прокладками. В металлические коробки такие провода вводят через изолирующие втулки или отрезки резиновых трубок.
В местах присоединения к светильникам, выключателям, штепсельным розеткам, а также при изгибе провод разрезают и удаляют его разделительную пленку. На концы провода наматывают изоляционную ленту и надевают отрезки виниловых трубок.

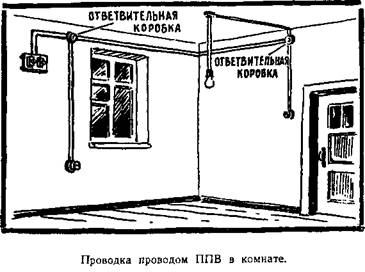

ПРИМЕР ПРОВОДКИ ПРОВОДОМ ППВ
Скрытую проводку проводами ППВ можно выполнять, укладывая их под сухой штукатуркой. В этом случае провода прокладывают по кирпичной стене и закрепляют их раствором алебастра по всей длине. Соединения и ответвления выполняют, как и при открытой прокладке (в соединительных коробках).
На случай поломки жил при подключении в коробке оставляют запас провода 50—100 миллиметров. Для установки коробок в сухой штукатурке делают отверстия.

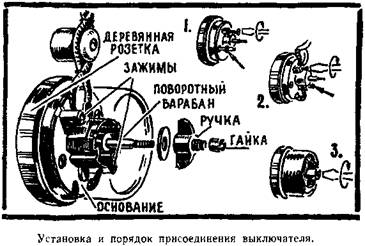

КАК ЗАМЕНИТЬ ИСПОРЧЕННЫЙ ВЫКЛЮЧАТЕЛЬ
Прежде всего снимают крышку выключателя. Крышки обычно закрепляются двумя способами: винтом или гайкой, которыми удерживается поворотная головка выключателя, или винтом, непосредственно закрепляющим крышку выключателя (у выключателей с перекидными головками или кнопками). Для этой работы требуется узкая отвертка.
Сняв крышку, освобождают концы проводов из клемм выключателя. Предварительно надо убедиться в том, что пробки предохранителей вывернуты. Затем отвертывают шурупы, которыми основание выключателя привернуто к деревянной розетке.
Прежде чем ставить новый, исправный выключатель, проверяют состояние подключаемых к нему концов проводки. Если есть необходимость — заделывают концы вновь. Кроме того, надо внимательно осмотреть старый выключатель. При отсутствии механических повреждений его можно снова использовать. Для этого его тщательно очищают от пыли и грязи, выправляют погнувшиеся пружинки и собирают.

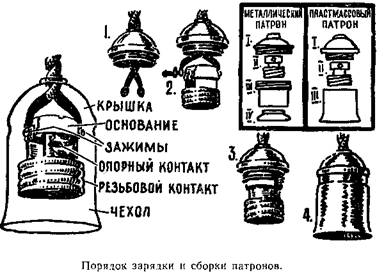

КАК ЗАМЕНИТЬ НЕИСПРАВНЫЙ ПАТРОН
Сначала ставят выключатель лампы в положение «выключено» и вывертывают пробки предохранителей.
В патроне с металлическим чехлом отворачивают фарфоровое кольцо, а затем латунный чехол. После этого освобождают концы проводов из клемм в основании патрона и снимают с проводов ниппельную крышку патрона.
Для зарядки нового патрона разбирают его, продевают шнур в крышку патрона, тщательно заделывают концы проводов, присоединяют их к зажимам основания патрона и собирают патрон.
Кроме металлических, есть и пластмассовые патроны. Такие патроны состоят из трех частей.
Разбирают и заряжают их так же, как и патроны с металлическим чехлом.

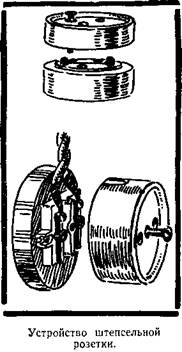

КАК ЗАМЕНИТЬ НЕИСПРАВНУЮ ШТЕПСЕЛЬНУЮ РОЗЕТКУ
Прежде чем приступить к этой работе, необходимо вывернуть пробки предохранителей, чтобы обесточить проводку. Потом отвертывают винт крепления крышки и снимают ее. Отсоединяют провода. Выворачивают шурупы и снимают основание.
