Для пайки медных проводов применяют оловянисто – свинцовый припой ПОС-ЗО, содержащий 30 про­центов олова и 70 процентов свинца. Кроме того, обя­зательно используют канифоль. Перед пайкой ножом зачищают до блеска место соединения проводов. Паяют при помощи простого или электрического па­яльника.

КАК ЗАДЕЛАТЬ КОНЦЫ ПРОВОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ ИХ К ПРИБОРАМ

Заделать концы проводов можно двумя спосо­бами:

ЗАДЕЛКА «КОЛЬЦОМ»

1. Изоляцию провода очи­щают и плотно закручивают его жилы.

1. При помощи круглогуб­цев делают кольцо и плотно закручивают конец провода. Кольцо надо залудить паяль­ником.

2. Конец провода обматы­вают изоляционной лентой.

3. 5. При подключении про­вода к прибору необходимо подложить шайбу и плотно за­тянуть контактный винт.

ЗАДЕЛКА «ТЫЧКОМ»

1, 2. Изоляцию провода очи­щают. Плотно закручивают его жилы и лудят их паяльником.

3. Конец провода обматывают изоляционной лентой.

4. При подключении провода к прибору конец его вставляют в отверстие и плотно завертывают контактный винт.

КАК ПРИВЯЗАТЬ ПРОВОДА ПРД К РОЛИКАМ

Чтобы привязать провода ПРД к роликам, необходимо:

1. Привязать к проводу кусок хлопчатобумажной тесьмы или крепкого шпагата.

2. Натягивая провод, обвязать концы тесьмы вокруг шейки ро­лика.

3. 4, 5. Провод обхватить кон­цами тесьмы и крепко привязать его к ролику (узел должен остать­ся под проводом). Потом надо об­резать концы тесьмы.

ПРИМЕР ПРОВОДКИ ПРОВОДОМ ПРД

ПРОВОДКА ПРОВОДОМ ПР НА РОЛИКАХ

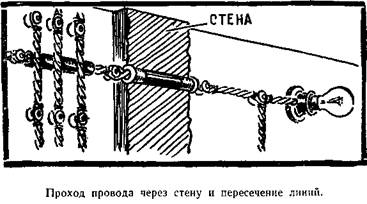

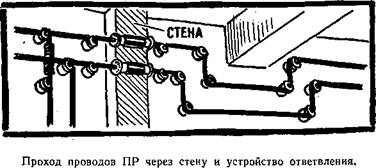

Такие проводки применяют в сухих и влажных по­мещениях. Проходы через стены выполняют так же, как и при проводках проводом ПРД. Но в этом слу­чае каждую жилу провода прокладывают в отдель­ной резиновой трубке. Разметку делают так же, как

и для провода ПРД, но для каждой жилы провода устанавливают отдельный ряд роликов.

Перед прокладкой провод протягивают через пропарафиненную тряпку и выпрямляют. Провода при­вязывают к роликам (после присоединения ответвле­ний) мягкой оцинкованной проволокой. В местах вяз­ки провод предварительно обматывают изоляционной лентой.

СРАЩИВАНИЕ ПРОВОДА ПР

Чтобы соединить такие прово­да, необходимо:

1. Очистить концы провода от изоляции ножом.

2. Закрутить концы проводов рукой.

3. Закрутить концы проводов плоскогубцами и запаять место соединения.

4. Обмотать место соединения изоляционной лентой в два слоя.

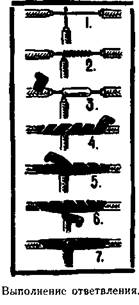

ОТВЕТВЛЕНИЕ ПРОВОДА ПР

1. Очистить ножом изоляцию на небольшом участке основного провода и на конце провода от­ветвления.

2. Закрутить конец провода ответвления вокруг основного.

3. Запаять место соединения.

4, 5, 6, 7. Обмотать место со­единения изоляционной лентой.

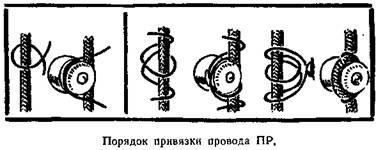

КАК ПРИВЯЗАТЬ ПРОВОД ПР К РОЛИКАМ

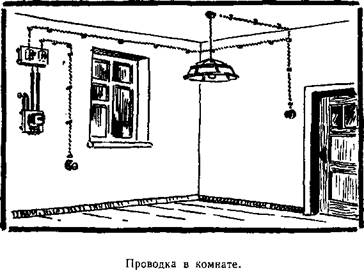

ПРИМЕР ПРОВОДКИ ПРОВОДОМ ПР

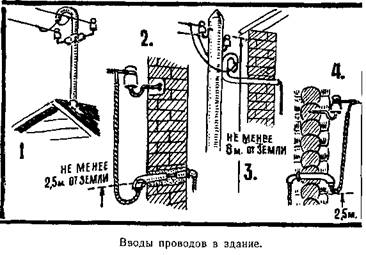

ПРИМЕРЫ УСТРОЙСТВА ЭЛЕКТРИЧЕСКОГО ВВОДА В ЗДАНИЕ ПРОВОДОМ ПР

(см. стр. 81)

1. Ввод через стальную трубу, укрепленную на крыше здания.

2. Ввод через кирпичную стену.

3. Ввод от столба через стальную трубу, проходя­щую внутрь здания.

4. Ввод через деревянную стену.

СКРЫТЫЕ ПРОВОДКИ в ИЗОЛЯЦИОННЫХ

ТРУБКАХ

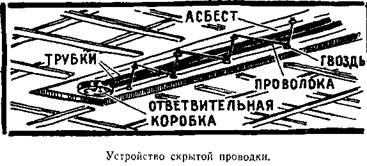

Такая проводка обычно делается до оштукатури­вания стен и потолка. По стенам провода в трубках надо прокладывать вертикально. По потолку трубки прокладываются наикратчайшим путем.

При скрытой проводке все соединения и ответвле­ния проводов выполняют в специальных ответвительных коробках.

Ответвительные коробки в верхней части помеще­ния размещают так, чтобы они после оштукатурива­ния находились под карнизом.
