Гидравлическая, воздушная и электрическая системы в основном аналогичны используемым на самолете AV-8A. Отличия заключаются в использовании в гидросистеме более мощных гидроусилителей, в электросистеме кислотные аккумуляторные батареи заменены никель-кадмиевыми, мощность генератора увеличена с 12 до 15-20 кВт.
Навигационное и электронное оборудование. При разработке оборудования широко использованопыт фирмы «Макдоннелл- Дуглас» в разработке оборудования истребителей F- 15 и F/A-18, большая часть оборудования размещена как на F/A-18.
Кабина оборудована ИЛС, многофункциональным

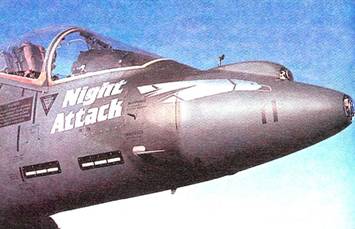

Ночной штурмовик AV-8B «Найт Аттак»
В состав прицельно-навигационного комплекса входят:
– ИНС Литтон ASN- 130, аналогичная установленной на самолете F/A-18 (точность определения координат 1,6 км/ч);
– ИЛС фирмы «Смит», использующий дифракционную оптику и цифровую систему генерирования символов;
– БЦВМ AYK-14 (емкость ЗУ 32 ООО слов по 16 бит каждое);
– система РЭБ ALQ-165 в подвесном контейнере под фюзеляжем;
– прицельная система бомбометания с сопровождением по угловой скорости визирования Хыоз ARBS (AN/ASB-19), имеющая лазерное и телевизионное контрастное устройства сопровождения цели с единой входной оптикой, которые могут захватывать и сопровождать цель, подсвеченную лазерным целе- указателем с земли или другого ЛА. В дневное время захват визуально обнаруженной цели может осуществляться автоматически по контрасту.
Система обеспечивает непрерывное измерение угла наклона и угловой скорости визирования цели. Результаты измерения поступают в ЭВМ для расчета боевой задачи, при этом определяется наклонная дальность до цели и решается баллистическая задача сброса боевой нагрузки. На ИЛС или индикаторе на приборной доске отображается положение цели, команды управления по азимуту, команда на сброс боевой нагрузки может выполняться вручную и автоматически.
Радионавигационное и электронное оборудование.
На самолете установлены инерциальная навигационная система, также навигационная система TACAN (ARN-118), цифровой вычислитель воздушных данных Эрисерч CP-1471/А, система опознавания Коссор IFF 4760, радиовысотомер APN-194 (V), комплект радиооборудования фирмы «GEC Авионике», модульная встроенная система РЭБ Маркони ZEUS, предназначенная для обнаружения, опознавания и создания помех. В хвостовом конусе-обтекателе расположена антенна системы предупреждения MAW о приближении УР класса «воздух-воздух».
Ночной штурмовик AV-8B «Найт Хоук» имеет оборудование для обзора в передней полусфере FLIR, коллиматорный индикатор на лобовом стекле HUD, второй цветной многофункциональный дисплей на приборной доске, систему формирования движущейся

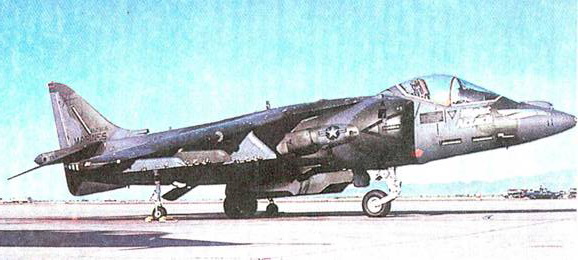

Компоновочная схема СВВП AV-8B

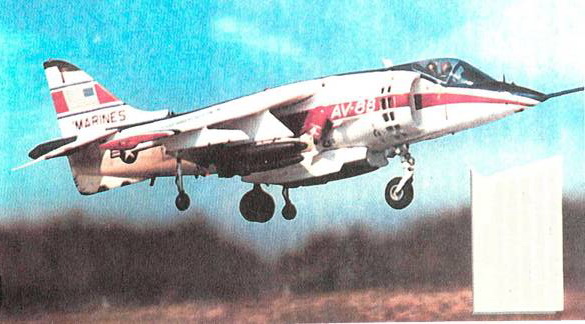

Заправка СВВП AV-8B в полете
Вооружение. Самолет AV-8B вооружен пяти- ствольной встроенной пушкой Дженерал Электрик GAU-12/U (25 мм, 300 патронов, скорострельность 3600 выстр./мин (на самолете GR.5 установлены две пушки «Аден» калибром 22 мм). Под крылом находятся 6 узлов подвески, на которых могут размещаться 2 – 4 УР класса «воздух-воздух» «Сайдуиндер» или Матра «Мажик», 2 -4 УР класса «воздух-по- верхность» AGM-65E, до 16 свободнопадающих бомб калибром 227 кг, до 12 кассетных бомб, до 10 корректируемых бомб «Пейвуэй», до 10 контейнеров НАР, до 10 контейнеров с диполь- ными отражателями, два подвесных контейнера с пушками. Суммарная масса боевой нагрузки может достигать 4175 кг.
Боевое применение. В боевых действиях в районе Персидского залива зимой 1991 г. использовалось 90 самолетов AV-8B корпуса морской пехоты США для нанесения ударов по наземным целям. Пять истребителей-бомбардировщиков этого типа были сбиты силами ПВО Ирака, еще один самолет разбился в результате аварии. Самолеты AV-8B успешно использовались на многих боевых учениях.
Размеры:
размах крыла 9,24 м
длина самолета 14,12 м
высота самолета 3,55 м
площадь крыла 21,37 м 2
Двигатели
1 ТРДД Роллс-Ройс F402RR-408 «Пегас» 11-61
взлетная тяга 10 400 кгс
Массы и нагрузки:

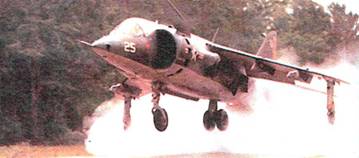

максимальная взлетная:
при вертикальном взлете 9342 кг
при взлете с разбегом длиной 435 м 14 060 кг
пустого снаряженного 6335 кг
запас топлива во внутренних баках 3520 кг
Максимальная боевая нагрузка:
при вертикальном взлете 3060 кг
при взлете с разбегом 6000 кг максимальная посадочная:
при вертикальной посадке 8870 кг
при посадке с пробегом 11 340 кг
Летные данные:
максимальная скорость у земли 1080 км/ч
на высоте М = 0,98-1
практический потолок 15 000 м
Боевой радиус:
при вертикальном взлете
и боевой нагрузке 1000 кг 240 км
при взлете с разбегом длиной 366 м и боевой нагрузке 5400 кг
и с патрулированием в течение 1ч 1167 км
перегоночная дальность с четырьмя подвесными баками по 1135 л 3035 км
