Гвардейский крейсер «Красный Кавказ» (1926-1945)
Шрифт:
Находящийся в Кронштадте корпус подготовили к достройке, от проведения которой быстро отказались по причине большой загруженности промышленности строительством боевых кораблей и высокой стоимости реализации проекта учебного корабля, оказавшейся сопоставимой со стоимостью постройки нового крейсера. В связи с изменившимися планами присвоенное в 1940 году “Адмиралу Бутакову” имя “Аврора” в мае 1941 года передали “дальше” - намеченному к закладке крейсеру пр. 68, так и не состоявшейся из-за начала войны.
В разработанном через полтора месяца, к середине октября 1927 года, в СТК НГЗ втором эскизном проекте предусматривалось наличие на корабле четырех башен, распределенных в две группы по длине корпуса - носовую и кормовую, но из-за слишком поспешной, а потому поверхностной проработки этот эскизный проект требовал дальнейшей детализации.
| Проектные параметры крейсера | Техническое
| Первый эскизный проект (вариант без булей),1 сентября 1927 г. | Первый эскизный проект (вариант с булями),1 сентября 1927 г. | Второй эскизный проект 15 октября 1927 г. | Первый технический проект 17 июля 1928 г. | Второй технический проект в варианте с поправками, внесенными УВМС 9 декабря1928 г. | Третий технический проект в варианте, утвержденном начальником УВМС 21 мая 1929 г. |
| Водоизмещение, т | 8 100 | 8 605 | 8 905 | 8 190 | 8 202 | 8 400 | 8 200 |
| Поперечная метацентрическая высота, м | 0,94 | Не указано | Не указано | 0,79 | 0,71 | 0,58 | 0,81-0,93 |
| 180-мм артиллерия, количество орудий (башен) | 5 | 5 | 5 | 4 | 4 | 4 | 4 |
| Толщина брони крыш башен, мм | 38 | 38 | 38 | 38 | 38 | 38 | 20 |
| Толщина брони стен башен, мм | 38 | 38 | 25 | 25 | 25 | 25 | 20 |
| Толщина брони барбетов башен, мм | 25 | 50 | 50 | 50 | 50 | 50 | 50 |
| Масса башен, т | 58,5 | 135,0 | 135,0 | 135,0 | 135,0 | 127,0 | 115,0 |
| 102-мм артиллерия, количество установок / число стволов в установке | 4/2 | 4/2 | 4/2 | Отсутствует | Отсутствует | Отсутствует | 4/1 |
| 37-мм артиллерия, количество установок / число стволов в установке | 3/5 | 3/5 | 3/5 | 2/5 | 3/5 | 3/5 | 4 37-мм автомата |
| Торпедные аппараты, количество и тип / калибр в мм | 4 тройных / 533 | 2 тройных / 533 | 2 тройных/533 | 2 тройных / 533 | 2 тройных / 533 | 2 тройных / 533 | 4 тройных / 450 |
| Моторные катера с торпедным вооружением, количество | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Самолеты, количество | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
К середине июля следующего 1928 года николаевские корабелы разработали уже более подробный проект - технический, но детализация его проработки, многие параметры в нем указанные по-прежнему не удовлетворяли военных моряков и, в частности, Н.И. Власьева. Имелся перегруз; величина поперечной метацентрической высоты - главный показатель остойчивости - являлась недопустимо малой и к тому же, по мнению сотрудников ТУ УВМС, завышенной относительно реального значения; не обеспечивались требуемые заданием на проектирование параметры непотопляемости. Главным итогом рассмотрения проектной документации стало возникновение сомнений в способностях николаевцев разработать ожидаемый от них проект.
Второй по счету технический проект изучался уже на месте, 9 декабря 1928 года, выехавшими в Николаев представителями ТУ УВМС и НТКМ, выявивших в ходе проверки на много худшие значения основных параметров против заявленных в проекте значений.
Через пять дней, в ходе состоявшегося, уже в Москве в

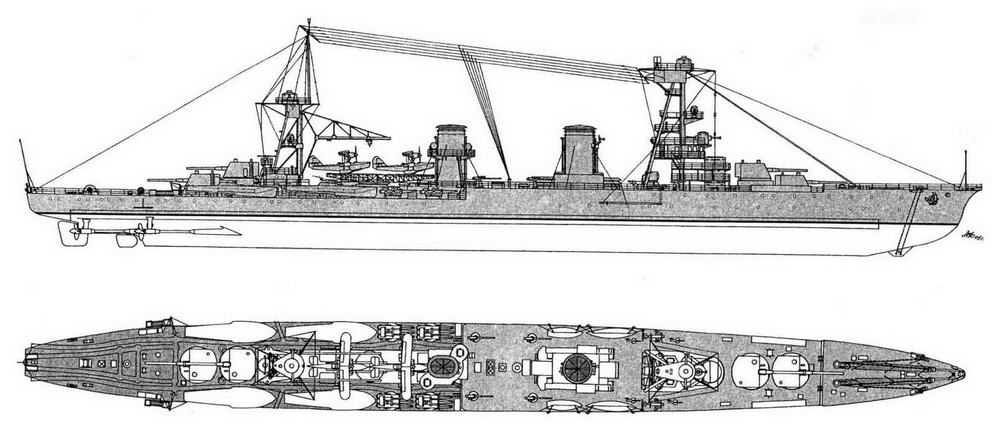

Схема наружного вида легкого крейсера "Красный Кавказ" на момент вступления в строй
Лишь только третий технический проект и седьмой по общему счету проектов после очередных доработок удовлетворил военных моряков. По согласованию с ТУ, НТКМ, Учебно-строевым управлением УВМС, другими “заинтересованными” службами УВМС, штабом РККА, а также с представителями управления Военно-воздушных сил и Военно-санитарного управления РККА его 21 мая 1929 года утверждает начальник ВМС Р.А. Муклевич.
В окончательном варианте, для обеспечения возможности размещения носовой группы башен ликвидировали два носовых котельных отделения с четырьмя котлами и дымовой трубой над ними (одной из трех изначально предусмотренных на корабле дымовых труб), а боевую рубку с фок-мачтой новой трехногой конструкции “сместили” к корме. Для сохранения прежней паропроизводительности котельной установки, оставшиеся котлы перевели исключительно на нефтяное отопление, а прежние угольные ямы ликвидировали, как и ликвидировали, для размещения кормовых башен и погребов, часть надстройки. Перенесли в другие помещения кормовые турбогенераторы и провизионные погреба, провели значительную перепланировку внутренних помещений из-за ликвидации “разбросанных” по кораблю погребов и элеваторов 130-мм боезапаса и “концентрации” всего боезапаса нового главного калибра под башнями.
Значительные изменения претерпела баковая надстройка: ликвидировали казематы и “сгладили” в бортовых стенках надстройки “изломы”, служившие для увеличения секторов ведения огня казематных 130-мм орудий; для повышения мореходности увеличили развал ее бортов; несколько изменили форму форштевня и на 2,82 м удлинили его в нос. Саму надстройку продлили в корму с 50 до 72 шп, но для понижения высоты расположения носовых башен для сохранения остойчивости в допустимых пределах (о необходимости чего писалось выше), высоту баковой надстройки понизили на 1,10 м относительно прежнего, затем на 20 шп высоту баковой надстройки с высоты 3,05 м далее в корму понизили до высоты 2,15 м; 1-ю башню расположили сразу же за 900-мм “перепадом” палубы бака.{4}
Таким образом “Красный Кавказ”, по окончании строительства, своим внешним видом существенно отличался от достроенного шестью годами ранее в том же Николаеве головного корабля серии черноморских крейсеров - “Червоной Украины” - и лишь при пристальном зрительном сопоставлении их обликов представлялось возможным выявить общность отдельных элементов надводных конструкций двух первоначально однотипных кораблей.
Достройка
Достройка крейсера возобновилась в начале 1927 года с постановки в док простоявшего 11 лет у достроечной стенки корпуса для очистки его от ржавчины и мусора. Док “Красный Кавказ” покинул в апреле, но из-за неготовности проектной документации достроечные, а точнее первоначальные демонтажные работы, да и то лишь в самых минимальных объемах, удалось начать лишь в сентябре после принятия решения о комплектации крейсера не пятью, а четырьмя башнями. Полноценные работы начались почти полтора года спустя: по утверждению в мае 1929 года окончательного варианта проекта достройки. К этому времени на корабле разобрали участок палубы над упраздняемыми котельными отделениями и демонтировали из них четыре котла.
До обычного достроечного “насыщения” корабля вооружением и оборудованием предстояло выполнить значительный объем демонтажных, ремонтных, а затем восстановительных и перепланировочных корпусных работ. Требовалось демонтировать баковую надстройку (работы начаты в сентябре 1929 года), а затем сформировать новую. Для обеспечения доступа в трюмные помещения, разобрать в различных местах настил, а частично и набор, палуб и платформ с заменой при их восстановлении проржавевших деталей. Демонтировать 10 остававшихся в корпусе котлов и подготовить их для установки вновь, для чего полностью, из-за истечения срока годности, заменить водогрейные трубки и переоборудовать их под нефтяное отопление. По изъятии котлов демонтировать 14 котельных фундаментов и нормировать 10 новых.
Ввиду перепланировки в размещении балластных и топливных цистерн и увеличения числа топливных заделали часть отверстий флоров и стрингеров, прорезали новые отверстия, вскрыли значительную часть настила 2-го дна с заменой проржавевших его листов.
Провели перепланировку внутренних помещений с перевесом или ликвидацией старых и установкой новых выгородок.
В связи с ликвидацией бортовых угольных ям в их пространстве сформировали бортовые платформы, помещения и цистерны жидкого топлива. Сформировали подбашенные помещения, а главное фундаменты башенных установок, представляющие собой барабаны из вертикальных радиально ориентированны стоек, связанных с внутренней и наружной сторон листами. Эти барабаны под верхней палубой должны опираться на специально устанавливаемые, взаимно скрепленные поперечные и продольные переборки, которые в свою очередь должны крепиться к существующим главным поперечным переборкам корпуса.
