Управление стрельбой 100-мм зенитных установок системы Минизини осуществлялось двумя системами ПУС образца 1931 года (стрельба артиллерийских установок на самоуправлении.), а стрельбой орудий 34-К — ПУС системы Гейслера.
Одноствольная 102-мм палубная артиллерийская установка Б-2 (калибр канала ствола 101,6 мм или 4 дм) имела полную длину ствола 4572 мм, унитарный боезапас, ручную подачу и досылку патрона, клиновый затвор ручного действия и скорострельность: проектную 6-12 выстр./мин; практическую 4-6 выстр./мин. Система продувания ствола - отсутствовала. Углы вертикального наведения колебались в пределах от -5° до +60°. Снаряд имел максимальную начальную скорость 755 м/сек и максимальную дальность стрельбы 90,0 кб. Наведение установки (прицел
100-мм универсальная артиллерийская установка системы Минизини имела два лейнированых ствола длиной 5000 мм, унитарный боезапас ручную подачу патронов, клиновый затвор ручного действия (время открывания и закрывания затвора - 2 сек). Досылка патрона в канал ствола производилась пневматическим досылателем. Живучесть лейнера при боевых зарядах составляла 500 выстрелов, скорострельность установки 12 выстр./мин, система продувания ствола отсутствовала. Углы вертикального наведения колебались от -5° до +78°. Максимальная начальная скорость снаряда равнялась 880 м/сек, максимальная дальность стрельбы - 118,8 кб, максимальная досягаемость по высоте - 9800 м. Установка наводилась вручную (скорость горизонтального наведения 13° в сек, вертикального 7° в сек). Измерение дистанций до цели и прицеливание осуществлялось дальномером типа ОО-З производства итальянской фирмы “Галилео”. Установка имела бронирование: лобовой и боковых стенок, крыши щита - 8 мм, массу - 15,03 т и расчет из 16 чел.

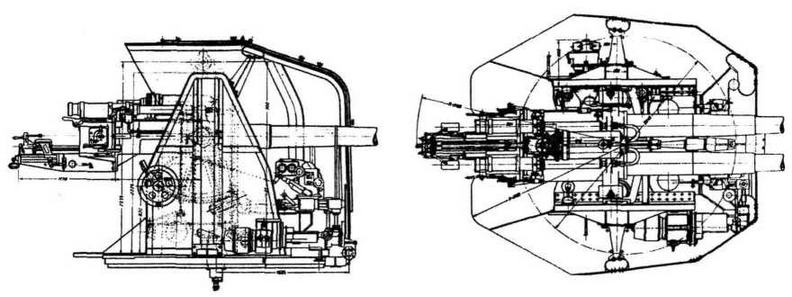

Схема общего расположения А У системы Минизини
Отличие артиллерийской установки типа Минизини от отечественных зенитных установок было в размещении качающейся части на механизме “подъема-опускания” цапф для выставления зарядной каморы при любых углах возвышения ствола на удобную для заряжания высоту. В диапазоне углов возвышения ствола от -5° до +25° величина высоты цапф оставалась постоянной и имела значение 1,42 м. По мере увеличения угла возвышения ствола в диапазоне от +25° до +50°, цапфы постепенно поднимались до высоты 2,32 м и далее, по мере последующего увеличения угла возвышения ствола вплоть до предельных +78°, продолжали оставаться фиксировано на том же уровне.
На крейсере имелся боекомплект 31 300 100-мм патронов.
Дальномер типа ОО-З фирмы “Галилео” имел стереобазу 3 м, увеличение - 14 и 28 крат и поле зрение соответственно - 2°3(Ки 1°30'. Предел измерения дистанций колебался от 8 до 140 кб.
Одноствольная 76,2-мм корабельная артиллерийская система 34-К имела полную длину ствола 4223 мм, унитарный боезапас (ручная подача и досылка в канал ствола) и клиновый затвор ручного действия (время открывания и закрывания затвора 0,6 сек). Живучесть лейнера при стрельбе боевыми зарядами составляла 1800 выстрелов, скорострельность - 20 выстр./мин, система продувания ствола отсутствовала. Углы вертикального наведения колебались от -5° до +85°, максимальная дальность стрельбы составила 78,8 кб. Наведение (прицел МО) установки производилось вручную (скорость горизонтального наведения 12° в сек вертикального 4-8° в сек). Установка имела бронирование лобовой стенки щита — 12 мм, боковых стенок и крыши щита - 8 мм, вес - 4,95 т и расчет из 7 чел.

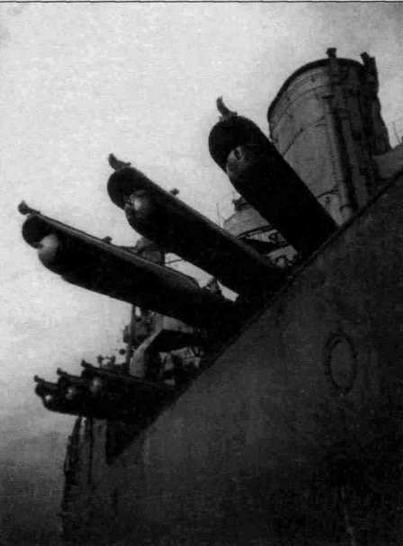

Торпедные аппараты крейсера

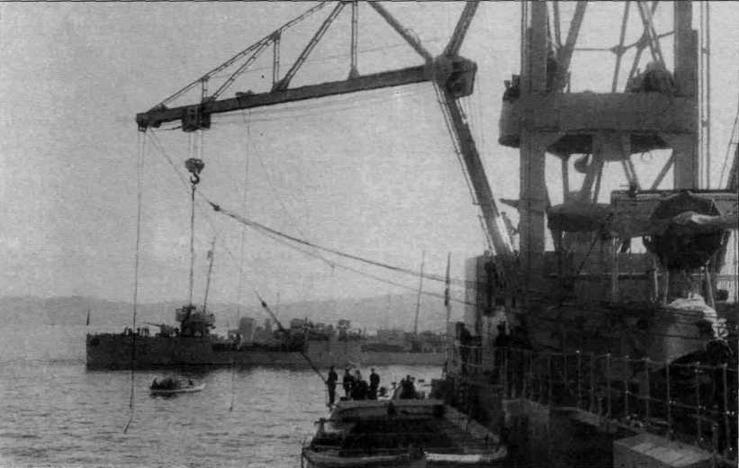

У борта “Красного Кавказа”. Виден гидросамолет КР-1 на катапульте К-3 и развернутый на борт подьемный кран у грот-мачты.
76,2-мм боеприпасы
Первоначально зенитная артиллерия ближнего боя состояла из четырех 45-мм универсальных пушек 21-К, которые установили во второй половине 1930-х годов сняты в январе 1945 г.) и шести 12,7-мм пулеметов ДШК. В 1939 г. корабль получил два пулемета системы «Максим» в установках М-4. В 1942 г. их заменили двумя спаренными 12,7-мм пулеметами фирмы «Виккерс». Одновременно зенитное вооружение усилили 10 37-мм автоматами 70-К. В январе 1945 г. на крышах возвышенных башен 180-мм орудий установили два счетверенных 12,7-мм пулемета «Виккерс» (вместо спаренных 12,7-мм пулеметов). По некоторым данным в апреле 1942 г. крейсер получил шесть 20-мм автоматов «Эрликон». Однако, достоверно известно, что по состоянию на ноябрь 1944 г. этих автоматов не было.
Приборные средства централизованного целеуказания и управления ведения огнем зенитной артиллерии ближнего боя на крейсере отсутствовали.
Авиационное вооружение На корабле стояла самолетная катапульта К-3 производства германской фирмы Э. Хейнкеля для запуска гидросамолетов НП55 (отечественное обозначение самолета КР-1) производства той же фирмы.

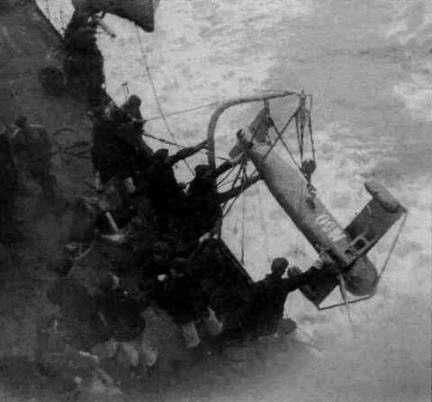

Постановка паравана
Катапульта К-3 имела длину 21,5 м, массу 19 т (максимально допустимая взлетная масса самолета 3500 кг, скорость разгона самолета до 90 км/час).
Гидросамолет КР-1 имел максимальную взлетную массу 2160 кг, мощность двигателя 485 л.с., максимальную скорость 184 км/час. Этот самолет пролетал дальность расстояние равное максимальной дальности стрельбы 180-мм орудия за 13 мин. Экипаж самолета состоял из двух человек.
На корабле стояли четыре 450-мм трехтрубных торпедных аппарата образца 1913 года системы Л.Г. Гончарова (угол растворения крайних труб относительно центральной трубы для стрельбы “веером” до 7°, угол обстрела от траверса 35+7°, приводы наведения — электромеханический и ручной, скорость торпеды при выстреле 11-12 м/с, интервал выхода торпед при залповой стрельбе 0,5 сек. Аппарат имел следующие габаритные размеры 6051 х 3000 х 1100 мм и вес 6,35 т.
Наведение аппарата производилось системой приборов управления торпедной стрельбой (ПУТС) ГАК-2 образца 1926 года. На корабле имелся боезапас из 12 450-мм торпед. Торпедные аппараты крейсера могли заряжаться следующими парогазовыми торпедами, состоявших на вооружении советских ВМС в период нахождения крейсера в боевом составе флота: торпеда 45-12 образца 1912 года; торпеда 45-15 образца 1910/15 годов; торпеда 45-36 образца 1936 года; торпеда 45-36Н образца 1938 года и торпеда 45-36НУ образца 1939 года.
ПУТС ГАК-2 обеспечивала возможности производства централизованной наводки торпедных аппаратов, индивидуальной наводки торпедных аппаратов, передачи команд руководителя торпедной стрельбой на размещенный поверх торпедного аппарата пост наводчика.
Торпеды 45-36Н и 45-36НУ имели глубину хода от 0,5 до 14,0 м, скорость хода / мощность двигателя 92 л.с. / 32 уз и 176 л.с. / 41 уз, дальность хода / мощность двигателя 92 л.с. / 6 000 м и 176 л.с. / 3000 м. Торпеды имели длину: 45-36Н - 5700 мм; 45- 36НУ - 6000 мм, массу взрывчатого заряда: 45-36Н - 200 кг; 45-36НУ - 285 кг и вес : 45-36Н - 935 кг; 45-36НУ - 1028 кг.
