Что касается зенитной артиллерии, то по ней проектные планы полностью реализовать не удалось. Первоначально, как и намечалось, на корабле в качестве зенитных орудий дальнего боя смонтировали четыре 102-мм палубных установки Б-2.{5} Проект этого орудия разработали на заводе “Большевик” в 1927 году, а техническим прототипом для его создания послужила не являвшаяся орудием зенитного назначения 102-мм корабельная палубная артиллерийская установка образца 1911 года.
Проведенные в 1930 году испытания опытного образца выявили, что и новое 102-мм орудие не удовлетворяло предъявляемых к зенитным установкам требованиям: малый угол возвышения ствола (60°), малые скорости вертикального и горизонтального наведения, неудобство
Зенитными орудиями ближнего боя предполагалось установить 4 37-мм зенитных автоматических пушки, но ко времени завершения строительства “Красного Кавказа” подмосковный завод им. М.И. Калинина не освоил их выпуск, и пришлось устанавливать пулеметы.
Начавшиеся в конце июля ходовые опробования энергетической установки корабля проходили в районе Одессы. Вибрации турбин и перегрева подшипников не наблюдалось. Вибрация корпуса так же находилась в пределах нормы. После нескольких попыток удалось достичь частоты вращения роторов турбин 400 об/мин и их мощности 50 200 л.с. Поддерживался такой режим в течение 40 мин, хотя планами испытаний предполагалось довести время стабильной работы главной корабельной энергетики до 1 ч, а ее мощность до 52 200 л.с. Причины неудачи заключались в несогласованной работе не отрегулированных клапанов турбин и недостаточном количестве подаваемого пара, поскольку топливо к форсункам котлов поступало с недостаточным давлением, а сами форсунки оказались установленными с отклонением от оптимальных направлений распыления огневого факела.
Хуже дело обстояло с работой системы питания котлов водой: из-за не очистки ее перед выходом в море от мусора и грязи ходовые испытания прервались 5 августа аварией котла № 10 и порчей водяных цилиндров импортных питательных насосов всех котлов и в большей степени насоса десятого котла, потребовавшей для устранения неисправности станочной расточки цилиндра этого насоса.
Программа сдаточных испытаний энергетической установки, вооружений, систем и устройств составлялась в ТУ УВМС и включала, в числе прочего: “прогоны” крейсера на мерной миле на скоростях 14, 18, 21, 25, 27, 29 уз; артиллерийские стрельбы (два выстрела из каждого 180-мм орудия, два залпа всем 180-мм калибром и для определения скорострельности 10 выстрелов одним из 180-мм орудий); торпедные стрельбы; испытания рулевого устройства, противоминного вооружения (параванных охранителей), подкрепления башен и механизмов башенных установок, средств химической защиты, катапульты и устройства подъема на борт гидросамолета, корабельных пневматической почты и радиотрансляции; определение остойчивости, мореходных качеств, величины забрызгиваемости носа и кормы, параметров вибрации мачт.
Официальные сдаточные испытания начались 27 августа 1931 года и начались с якорного этапа, то есть с испытаний вооружения, систем, оборудования работу которых представлялось возможным проверить и без выхода в море. Начало ходовых сдаточных испытаний назначили на 2 октября. Вернуться с них в Николаев намечалось 22 октября, после чего заводам- участникам постройки предоставлялся месяц на исправление замечаний.
1 декабря 1931 года планировалось осуществить передачу корабля флоту, но обширные и подробные испытания достроенного с недоделками корабля оказались продолжительнее ожидаемых. Так испытания действия механизмов установок МК-1-180 начались 27 ноября, а испытания башен стрельбою 8 декабря. В последний раз на испытания артиллерии “Красный Кавказ” выходил в море 7 января, а на испытания турбин на полном ходу - неделей позже.
Только 25 января 1932 года - через пять месяцев после начала государственных сдаточных испытаний и более, чем через восемнадцать
Как был устроен крейсер “Красный Кавказ”
Водоизмещение: стандартное 7560 т, нормальное 8200 т, полное 9030 т.
Размерения: длина наибольшая 169,5 м, ширина наибольшая (с броней) 15,71 м, осадка: при нормальном водоизмещении 5,93 м на миделе; при полном водоизмещении 6.17 м носом, 6,59 м кормой.
Скорость хода при наибольшей суммарен мощности энергетической установки - 26 уз, дальность плавания: при скорости хода 26 уз - 700 миль; при скорости хода 14 уз — 1490 миль.
Высоты над ватерлинией: верхняя палуба - 2,6 м, палуба бака на участке от форштевня до 20 шп - 5,65 м. Палуба бака на участке от 20 шп до кормовой переборки зa 72 шп - 4,75 м, палуба юта - 2,5 м, ходовой мостик - 12 м, командно-дальномерный пост - 31 м, клотик - 37 м.
Башни главного калибра крейсера
Главный бортовой пояс состоял из – 5- мм крупповской цементированной стада пояс шел от 0 до 133 шп, шпация поперечного набора 1200 мм). Броневые плиты имели длину 6,0 м, верхняя кромка пояса заходилась на уровне нижней палубы, ниж- ~ля кромка на уровне платформ бортового коридора. Пояс имел высоту 2100 мм и возвышался над водой при нормальном водоизмещении на 850 мм.
Верхний бортовой пояс из крупповской —цементированной стали толщиной 25-мм, так же как и нижний шел от 0 до 133 шп. Верхняя кромка пояса находилась на уровне верхней палубы, нижняя на уровне важней палубы. Высота пояса составляла 2305 мм.
Нижняя палуба от 0 до 133 шп и от борта до борта защищалась 20-мм палубной броней, верхняя палуба от 45 до 86 шп и гг борта до борта за исключением 3-х поясьев у диаметральной плоскости (1/4 длины корабля в средней части корпуса 25-мм палубной броней повышенного сопротивления. У диаметральной плоскости шла 20-мм палубная броня обыкновенных и механических качеств (длина бронирования от 45 до 86 шп, ширина бронирования - три пояса у диаметральной плоскости.
Траверс на 133 шп шел от нижней до верхней палубы, замыкал верхний бортовой пояса и защищался 25-мм крупповской нецементированной сталью. 75-мм крупповская цементированная сталь от платформы до нижней палубы замыкала главный бортовой пояса. Броневые колосники в дымоходах и вентилиционных шахтах на уровне верхней палубы состояли из полос 20-мм палубной брони обыкновенных механических качеств, кожухи дымовых труб от нижней до верхней палубы из 20-мм крупповской нецементированной стали, элеваторы выше верхней палубы из 20-мм крупповской нецементированной стали.
Стенки одноярусного помещения рубки защищались 125-мм крупповской цементированной сталью, крыша — 75-мм крупповской нецементированной сталью, платформа помещения рубки - 50-мм крупповской нецементированной сталью, основание рубки от верхней палубы до платформы помещения рубки - 25-мм крупповской нецементированной сталью, труба защиты приводов и проводов от верхней палубы до платформы помещения рубки - 75-мм кованной, термически обработанной сталью.

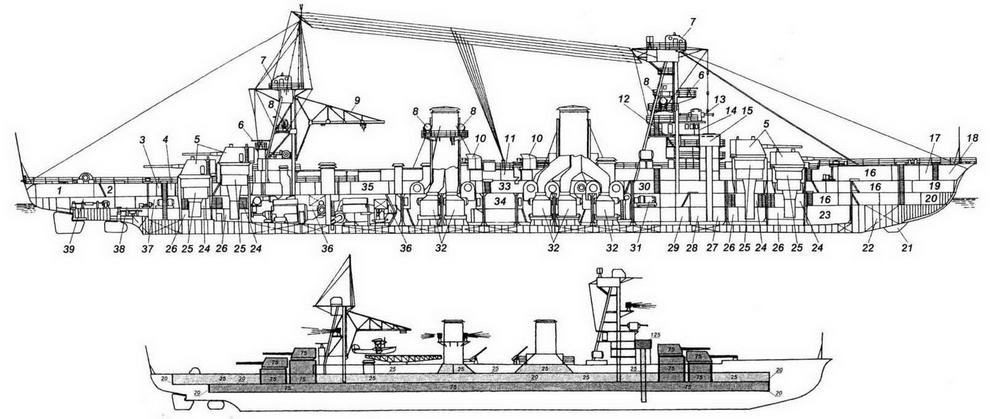

Продольный разрез (вверху) и схема бронирования (внизу) легкого крейсера "Красный Кавказ":
